GYS HELIX T200.25 User Manual

V12_30/07/2024
PORTE ÉLECTRODES / ELECTRODE HOLDER / ELEKTRODENHALTER / PORTA-ELECTRODOS /
ЭЛЕКТРОДОДЕРЖАТЕЛЬ / ELEKTRODEHOUDER / PORTAELETTRODO
En conformité avec la norme IEC 60974-11 / Complies with European directive IEC 60974-11 / Diese Produkte entsprechen der Norm IEC 60974-11. / Conforme a la norma IEC 60974-11 / Соответствует
норме IEC 60974-11 / In overeenstemming met de IEC 60974-11-norm / Conforme alla direttiva Europea IEC 60974-11.
HELIX HELIX HELIX
T200.25 T300.50 T400.70
Courant max. à un rapport cyclique de 35%* / Max. current has a 35% duty cycle* / max. Strom @ 35%* / Corriente max. respecto a un ciclo de 35%* / Макс. ток при рабочем цикле 35%* / Maximale
200 A 300 A 400 A
Courant max. à un rapport cyclique de 60%* / Max. current has a 60% duty cycle* / max. Strom @ 60%* / Corriente max. respecto a un ciclo de 60%* / Макс. ток при рабочем цикле 60%* / Maximale
150 A 250 A 300 A
Diamètre d'électrode / Electrode diameter / Elektrodendurchmesser / Diámetro de electrodo / Диаметр электрода / Diameter van de elektrode / Diametro elettrodo
2 > 3.2 mm 2 > 4 mm 2 > 6.3 mm 1.6 > 6.3 mm
16 - 25 mm² 35 - 50 mm² 50 - 70 mm²
A A A
N°2 N°2 N°2
043497 038288 043732
*Valeurs obtenues uniquement avec un câble de section maximale. / *Values obtained using a cable with maximum cross section size. / *Die Angaben sind ausschließlich für den maximalen Kabelquerschnitt
gültig. / *Valores obtenidos solamente con un cable de sección máxima. / *Значения полученные при использовании кабеля с максимальным сечением. / *Verkregen waarden, enkel met een kabel met
een maximale doorsnede. / *Valori ottenuti usando un cavo con sezione trasversale di dimensione massima.

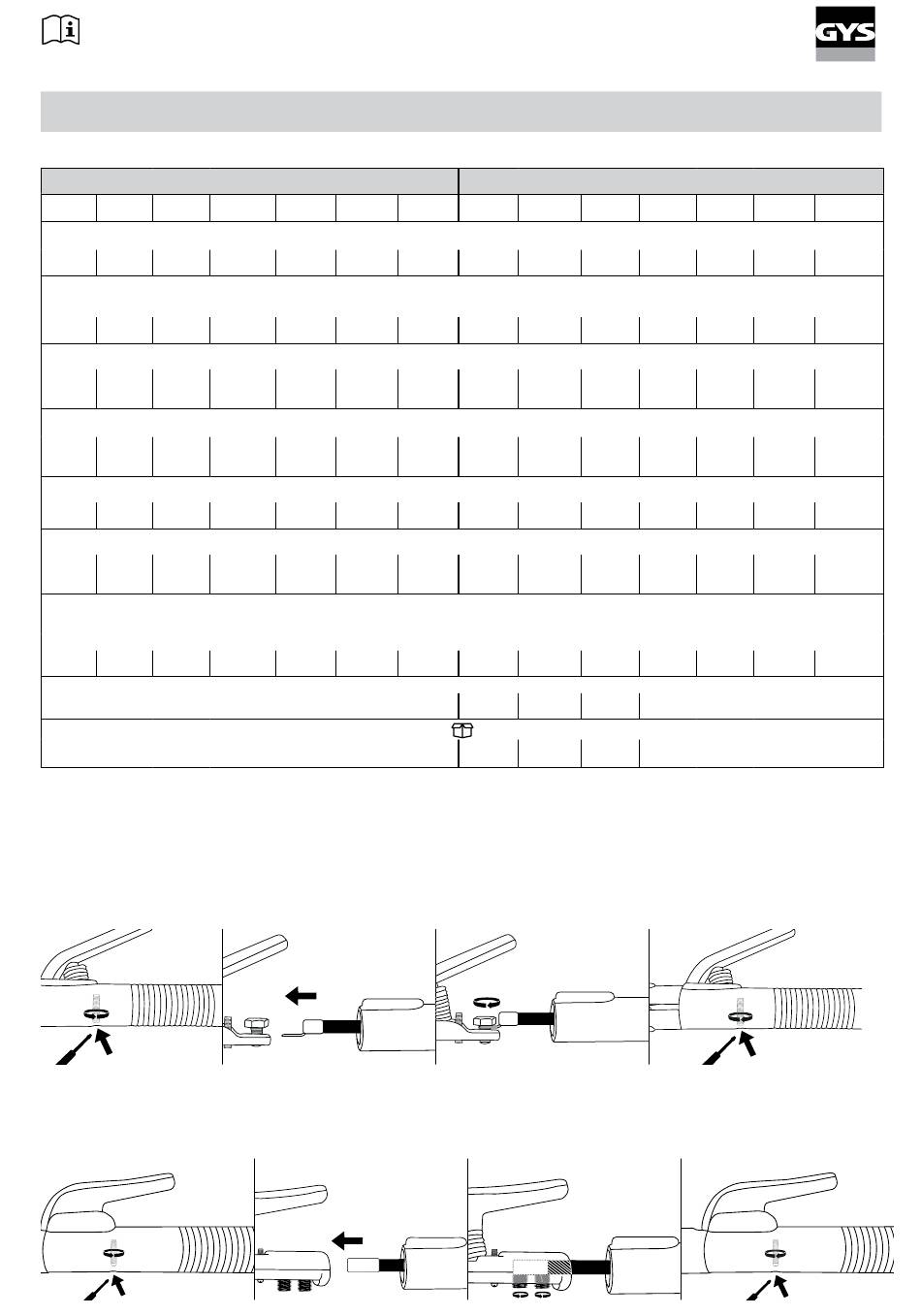

N°1 - Cosse à œillet / Terminal connection ring / Kabelschuh / Kabelschoen / Наконечник с отверстием / Capocorda
Connecter le câble de soudage au porte-électrode en utilisant une cosse à œillet adaptée à la section du câble et de la vis. / Connect the welding cable to the electrode holder using a terminal that matches
both the cables and the screw's cross section. / Montieren Sie einen dem Kabelquerschnitt entsprechenden Kabelschuh und schrauben Sie das Kabel damit am Elektrodenhalter fest. / Conecte el cable de
soldadura al porta-electrodos utilizando un terminal de argolla adaptado a la sección de cable y del tornillo. / Соедините сварочный кабель с электрододержателем с помощью наконечника с отверстием
подходящего к сечению кабеля и винта. / Koppel de laskabel aan aan de elektrodehouder met behulp van een kabelschoen met ring, aangepast aan de doorsnede van de kabel en aan de schroef. /
Collegare il cavo saldatura al portaelettrodo usando un terminale che soddisfi entrambi i cavi e la sezione trasversale della vite.
N°2 - Manchon de sertissage / Crimp sleeve / Anschlusshülse / Krimphuls / Втулка для обжима / Manicotto per crimpare
Combiner les brins du câble de soudage avec le manchon de sertissage, serrer le tout dans le porte électrode avec la vis. / Combine the copper bristles using the crimp sleeve, tighten and attach the cable
to the electrode holder with the screw. / Schieben Sie die Anschlusshülse über alle Adern des Kabels und schrauben Sie diese im Eletrodenhalter fest. / Combinar las hebras del cable de soldadura con el
manguito, apretar todo en el portaelectrodos con el tornillo. / Соедините жилы сварочного кабеля с помощью втулки для обжима, затяните все в электрододержателе с помощью винта. / Voeg de
laskabelstrengen in de huls, draai het geheel dan met behulp van de schroef in de elektrodehouder vast. / Unire le setole di rame usando il manicotto, stringere e collegare il cavo al portaelettrodo con la vite.
1
Manuel d'utilisation / User manual
HELIX, PYTHON & VESTALE
HELIX PRO HELIX PRO PYTHON
T400.70 T500.95 T500.95
stroom bij een arbeidscyclus van 35%* / Max. corrente ha un ciclo di lavoro del 35%*
400 A 500 A 500 A
stroom bij een arbeidscyclus van 60%* / Max. corrente ha un ciclo di lavoro del 60%*
300 A 400A 400 A
2 > 8 mm 1.6 > 8 mm
Câble de soudage / Welding current / Schweißkabel / Cable de soldadura / Сварочный кабель / Laskabel / Corrente di saldatura
50 - 70 mm² 70 - 95 mm² 70 - 95 mm²
A A
Type de connexion / Connection type / Steckertyp / Tipo de conexión / Тип соединения / Type aansluiting / Tipo di connessione
N°2 N°2 N°2
Pièces de rechange / Spare parts / Ersatzteile / Piezas de recambio / Запчасти / Reserve onderdelen / Parti di ricambio
039919 039902 038011
-
-
VESTALE SHARK SHARK PRO
T500.95 X200.35 C300.35
500 A 200 A
400A 150 A
2 > 8 mm 1.6 > 4 mm 1.6 > 4 mm
70 - 95 mm² 16 - 35 mm² 25 - 35mm²
Type / Type / Typ / Tipo / Тип / Type / Tipo
B A B
N°2 N°1 - M5
x1 (vrac)
038097 043503 039926
x1 (blister)
043602
043558
(x50)
SHARK
SHARK SHARK SHARK
X300.50 X400.70 C400.95
300 A 300 A 400 A
250 A 250 A 300 A
1.6 > 5 mm 2 > 6.3 mm 2 > 6.3 mm
35 - 50 mm² 50 - 70 mm² 50 - 95 mm² 70 - 95 mm²
B B B
N°2 N°1 - M8 N°2
043510 038004 043725
- 043701
043565
-
(x25)
www.gys.fr
SHARK SHARK
X500.95 C600.120
400 A 500 A 600 A
300 A 400 A 500 A
2 > 8 mm 2 > 10 mm
95 - 120 mm²
B B B
N°2 N°1 - M10 N°2
043718 046542
-
-
