Storage Electric Water Heater
Instruction Manual
For Model: D30-15ED2C
D50-15ED2C
D80-15ED2C
D100-15ED2C

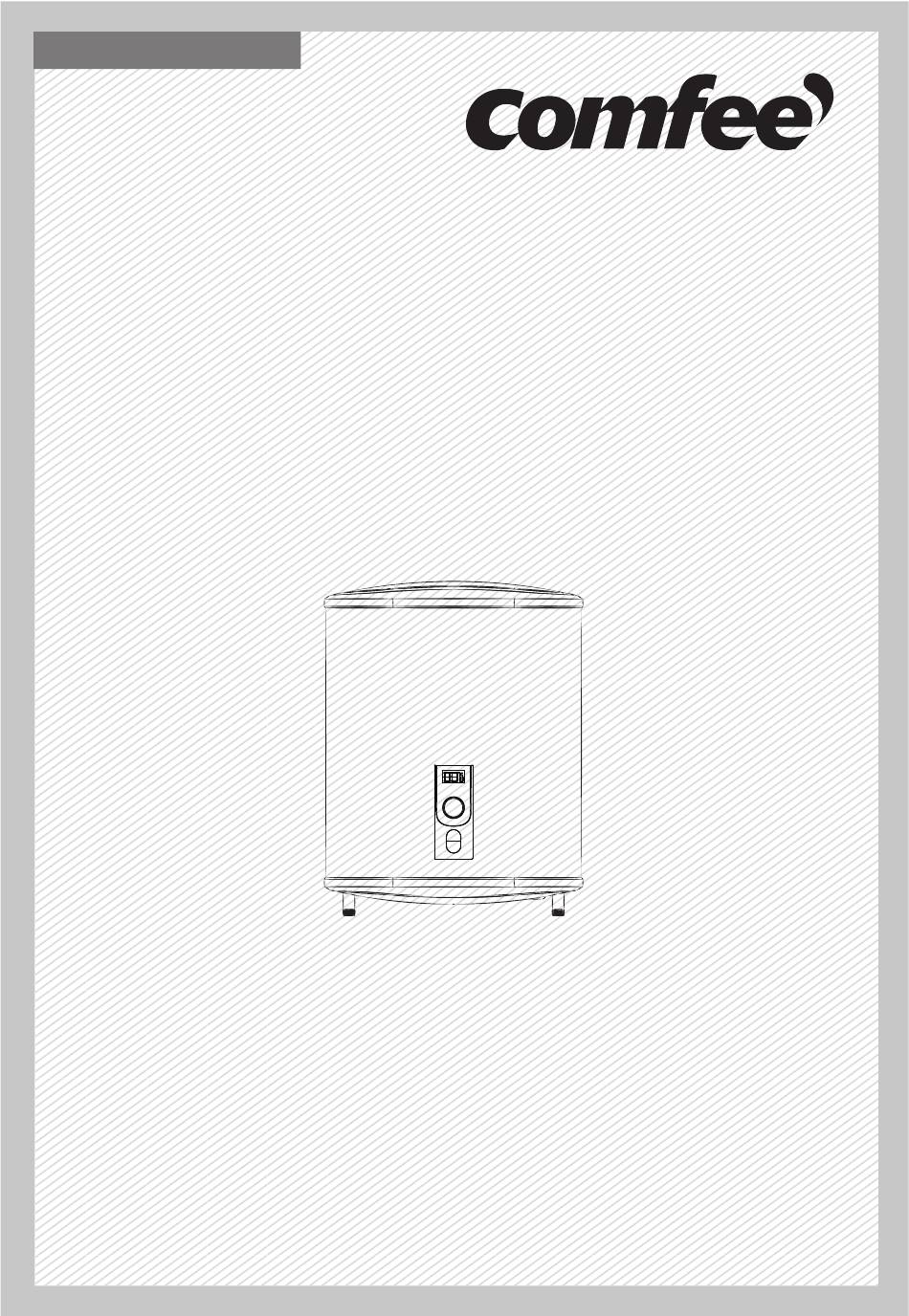

The diagram above is just for reference. Please take the
appearance of the actual product as the standard.
Thank you very much for purchasing our water heater.
Before installing and operating your water heater, please
read this manual carefully and keep it for future reference.
Advertisement
Chapters
Table of Contents
Related Manuals for Comfee D30-15ED2C
Summary of Contents for Comfee D30-15ED2C
- Page 1 Storage Electric Water Heater Instruction Manual For Model: D30-15ED2C D50-15ED2C D80-15ED2C D100-15ED2C The diagram above is just for reference. Please take the appearance of the actual product as the standard. Thank you very much for purchasing our water heater. Before installing and operating your water heater, please...
-
Page 2: Table Of Contents
General Remark ● The installation and maintenance has to be carried out by qualified professionals or Midea authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●... -
Page 3: Cautions
1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property. -
Page 4: Product Introduction
2.2 Technical Performance Parameters Rated Rated Rated Max Of Water Volume Protection Waterproof Model Power Voltage Pressure Temperature Class Grade (ACV) (MPa) (°C) 220-240 D30-15ED2C 1500 IPX4 D50-15ED2C 1500 220-240 IPX4 D80-15ED2C 1500 220-240 IPX4 D100-15ED2C 1500 220-240 IPX4... - Page 5 2.3 Brief introduction of product structure D80-15ED2C D100-15ED2C D30-15ED2C D50-15ED2C 1090 (Note:All dimensions are in mm) 2.4 Internal Wire Diagram Thermal Thermal Power Cut Out Cut Out Thermostat Brown Thermostat Blue Power Indicator Yellow/Green WIRING DIAGRAM...
-
Page 6: Unit Installation
3. UNIT INSTALLATION 3.1 Installation Instruction This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot ① bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support. - Page 7 3.2 Pipelines Connection The dimension of each pipe part is G1/2” ; The massive pressure of inlet should use Pa as ① the unit; The minimum pressure of inlet should use Pa as the unit. Connection of pressure relief valve with the heater on the inlet of the water heater. ②...
-
Page 8: Methods Of Using
Cold Power cord water Pressure relief valve inlet Water inlet valve water Triple joint Shower nozzle outlet Water inlet valve Water pool Mixing valve Running water pipe HORIZONTAL INSTALLATION (Fig.6) NOTE Please be sure to use the accessories provided by our company to install this electric water heater. - Page 9 4.1 Operating Of The Unit WIFI (Fig.7) ON/OFF No.1 Turn the unit on or off. When heating, the icon 7 is in red. When the temperature reaches the setting, turns off. Press 3 s for Wireless Connection. Icon 8 starts to flash. Then refer to "APP SETUP AND OPERATION".
-
Page 10: Maintenance
stands for Sterilization Function : Extra heat up to 80℃ lasting 5 mins; and after that returns to previous setting temp. When Sterilization function is on, it’s unable to adjust the temp. Should turn off this function before adapting temp. H stands for appointment When “... -
Page 11: Troubleshooting
● Check the power supply plug and socket frequently to make sure that they have good, reliable contact and are well grounded without overheating phenomenon. ● If the heater is not used for a long time, especially in the regions with low atmospheric tempera- ture(lower than 0℃), the water inside the heater shall be drained away. -
Page 12: Produce Information With Eu Regulation
7. Produce information with EU regulation The electrical storage water heater D30-15ED2C of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No η... - Page 13 The electrical storage water heater D50-15ED2C of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
- Page 14 The electrical storage water heater D80-15ED2C of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No η =39% 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of that correspond to the water heating efficiency class “B”...
- Page 15 The electrical storage water heater D100-15ED2C of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No η =41% 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of that correspond to the water heating efficiency class “B”...
- Page 16 The product is subject to change without notice. Please keep this manual properly. Midea Italia S.r.l. a socio unico: Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it www.midea.com/global...
- Page 17 Storage Electric Water Heater Manuale utente e di installazione Modelli: D30-15ED2C D50-15ED2C D80-15ED2C D100-15ED2C L'immagine sopra indicativa e ha il solo scopo di descrivere il prodotto. Considerare le informazioni del manuale e le specifiche di riferimento per le informazioni effettive.
- Page 18 Indicazioni generali ● L'installazione e la manutenzione del prodotto devono essere effettuate da personale qualificato o da centri assistenza tecnica autorizzati da Midea. ● Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto. ●...
-
Page 19: Precauzioni
1. Precauzioni Prima di installare questo scaldabagno, verificare che l'alimentazione elettrica sia correttamente connessa e che il collegamento di messa a terra sia adeguato. In caso contrario, lo scaldabagno non pu essere installato e utilizzato. Non utilizzare prolunghe. La non corretta installazione e lo scorretto utilizzo di questo scaldabagno possono essere causa di lesioni e danni materiali alle propriet. -
Page 20: Introduzione Al Prodotto
S.r.l. a socio unico. 2.2 Dati tecnici prodotti Potenza Tensione Volume Pressione Temperatura Classe di Grado di Modello Nominale Nominale (MPa) (℃) protezione protezione (VAC) D30-15ED2C 1500 220-240 IPX4 1500 220-240 IPX4 D50-15ED2C 1500 220-240 IPX4 D80-15ED2C 1500 220-240 IPX4 D100-15ED2C... - Page 21 2.3 Schemi dimensionali D80-15ED2C D100-15ED2C D30-15ED2C D50-15ED2C 1090 (Nota: tutte le dimensioni sono espresse in mm) 2.4 schema elettrico interno Modulo di Protettore Protettore potenza Termico Termico Termostato Marrone Termostato Indicatore Presenza Giallo/Verde Rete Schema elettrico...
-
Page 22: Installazione Dell'unità
3. Installazione dell' unità 3.1 Instruzioni di installazione Questo scaldabagno deve essere installato su una parete solida. ① Se la parete non in grado di sorreggere il doppio del peso dell'elettrodomestico completa- mente pieno d'acqua, necessario installare un supporto speciale. Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli completamente di cemento. - Page 23 3.2 Connessione delle tubazioni Le tubazioni di raccordo dell'unità sono di dimensione 12" Passo Gas Maschio. ① La pressione dell'acqua deve essere regolata tra il valore massimo e minimo, espresso in Pa per il prodotto. ② Collegare la valvola di sicurezza sul condotto di ingresso dell'acqua fredda. Utilizzare le guarnizioni di tenuta fornite con il prodotto per evitare perdite di acqua dai raccordi.
-
Page 24: Metodi Di Utilizzo
Cavo di Ingresso alimentazione Valvola di sicurezza acqua (non fornito) fredda Uscita Infgresso acqua Giunto T acqua Doccino calda Line adduzione acqua Vasca da bagno Valvola di Ingresso acqua rete miscelazione INSTALLAZIONE ORIZZONTALE (Fig.6) NOTA Assicurarsi di utilizzare gli accessori forniti a corredo con il prodotto per la sua installazi- one. - Page 25 4.1 Funzionamento WIFI (Fig.7) ON/OFF No.1 Accende e spegne l’unità. Durante il riscaldamento, l'icona 7 è di colore rosso. Quando la temperatura raggiunge l'impostazione, si spegne. Premere 3 s per la connessione wireless. L'icona 8 inizia a lampeggiare. Fare riferimento a "IMPOSTAZIONE E FUNZIONAMENTO DELL'APP". Quando la connessione wireless è...
-
Page 26: Manutenzione
Indica la funzione ECO: Imposta la temperatura a 55°C. Indica la funzione Sterilizzazione: Calore extra fino all'80°C per 5 minuti; dopodiché ritorna alla temperatura impostata in precedenza. Quando la funzione Sterilizzazione è attiva, non è possibile regolare la temperatura. Occorre disattivare questa funzione prima di regolare la temperatura. H indica una missione programmata Quando "... -
Page 27: Risoluzione Dei Problemi
Attenzione Il ripristino del protettore termico deve avvenire solo dopo che sono state accertate le cause che hanno provocato il suo intervento. La verifica e il ripristino devono essere realizzate solo da personale qualificato. In caso contrario si possono provocare danni anche gravi e si possono determinare incidenti. -
Page 28: Informazioni Sul Prodotto In Merito Alle Normative Eu
7. Informazioni prodotto con normativa UE Lo scaldacqua elettrico D30-15ED2C della società Midea LTD.è stato testato con un profilo di carico dichiarato “M” Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldacqua elettrici e raggiunge un'efficienza energetica η... - Page 29 Lo scaldacqua elettrico D50-15ED2C della società Midea LTD.è stato testato con un profilo di carico dichiarato “M” Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldacqua elettrici e raggiunge un'efficienza energetica η =39% che corrisponde alla classe di efficienza “B”.
- Page 30 Lo scaldacqua elettrico D80-15ED2C della società Midea LTD.è stato testato con un profilo di carico dichiarato “M” Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldacqua elettrici e raggiunge un'efficienza energetica η =39% che corrisponde alla classe di efficienza “B”.
- Page 31 Lo scaldacqua elettrico D100-15ED2C della società Midea LTD.è stato testato con un profilo di carico dichiarato “M” Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldacqua elettrici e raggiunge un'efficienza energetica η =41% che corrisponde alla classe di efficienza “B”.
- Page 32 Il prodotto è soggetto a modifiche senza preavviso. Si prega di conservare correttamente questo manuale. Midea Italia S.r.l. a socio unico: Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it www.midea.com/global...
Need help?
Do you have a question about the D30-15ED2C and is the answer not in the manual?
Questions and answers
Mi calentador eléctrico comfee D50-15ED3 se me ha quedado a una temperatura de 24 grados, a qué puede ser debido?
The Comfee D30-15ED2C electric heater may remain at a temperature of 24°C due to one or more of the following reasons:
1. Temperature Setting: The temperature may be manually set too low. The minimum adjustable temperature is 30°C, but if the sterilization or ECO function is active, normal temperature adjustment may be restricted.
2. Sterilization Function Activated: If the sterilization function (heating to 80°C for 5 minutes) is active, temperature adjustment is disabled. You must turn off this function to change the temperature.
3. Faulty Temperature Limiter or Sensor: A malfunction in the temperature limiter or sensor could prevent heating beyond a certain point. This may require professional inspection.
4. Power Supply Issues: Poor contact or grounding in the power plug or socket may affect heating performance.
5. Internal Damage or Deposits: Build-up of deposits on heating components or damage from freezing (if the unit was exposed to temperatures below 0°C without draining) can reduce efficiency and heating ability.
Professional maintenance is recommended for accurate diagnosis and repair.
