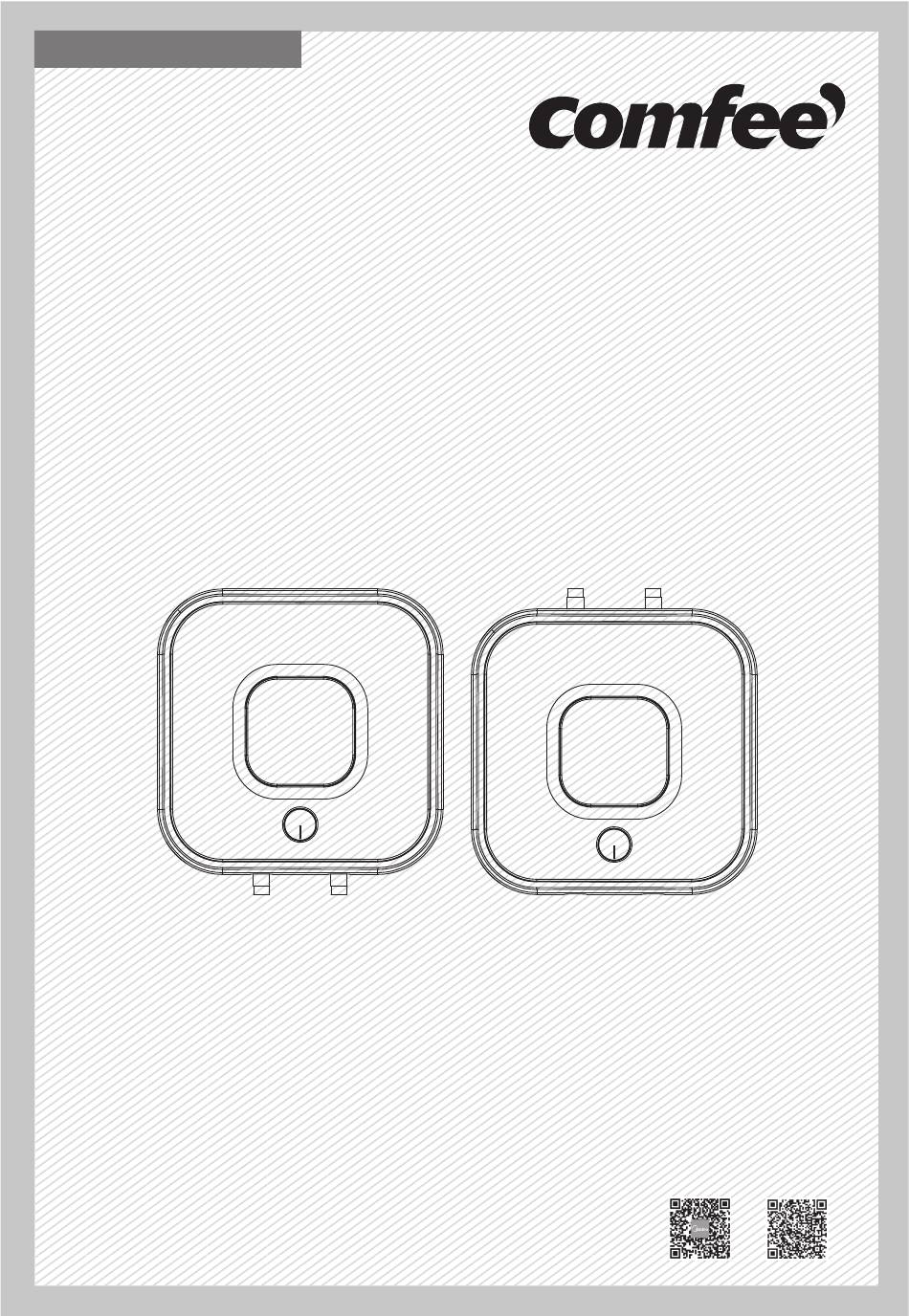

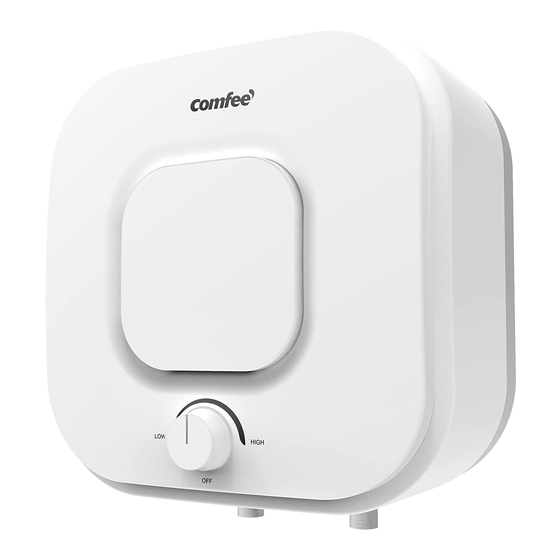

Storage Electric Water Heater
Instruction Manual
Congratulations! You are now a proud owner of Midea water heater. We assure you that this
product conforms to the highest standards of quality. Before installing and operating your water
heater, please read this manual carefully and keep it for future reference.
For Model: D10-15VEO
D10-15VEU
D15-15VEO
D15-15VEU
D30-15VEO
D30-15VEU
The diagram above is just for reference. Please take the
appearance of the actual product as the standard.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D10-15VEO and is the answer not in the manual?

Questions and answers

Related Manuals for Comfee D10-15VEO

Summary of Contents for Comfee D10-15VEO

  • Page 1 Storage Electric Water Heater Instruction Manual For Model: D10-15VEO D10-15VEU D15-15VEO D15-15VEU D30-15VEO D30-15VEU The diagram above is just for reference. Please take the appearance of the actual product as the standard. Congratulations! You are now a proud owner of Midea water heater. We assure you that this product conforms to the highest standards of quality.

  • Page 2: Table Of Contents

    General Remark ● The installation and maintenance has to be carried out by qualified professionals or Midea authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●...

  • Page 3: Cautions

    1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property.

  • Page 4: Product Introduction

    Rated Rated Rated Rated Of Water Volume Protection Waterproof Model Thermostat Power Voltage Pressure Temperature Class Grade SET(°C) (ACV) (MPa) (°C) D10-15VEO 1500 220-240 IPX4 D10-15VEU 1500 220-240 IPX4 D15-15VEO 220-240 1500 IPX4 220-240 D15-15VEU 1500 IPX4 220-240 D30-15VEO 1500...
  • Page 5 2.3 Brief introduction of product structure D10-15VEO/D10-15VEU D15-15VEO/D15-15VEU D30-15VEO/D30-15VEU (Note:All dimensions are in mm) 2.4 Internal Wire Diagram Thermal Thermostat Cut Out Brown Blue Yellow/Green WIRING DIAGRAM...

  • Page 6: Unit Installation

    3. UNIT INSTALLATION 3.1 Installation Instruction ① This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support.
  • Page 7 Power cord Rubber seal gaskets Rubber seal gaskets Hot water outlet Cold water inlet Pressure relief valve Pressure release hole Adjusting handle for Joint screw for cold water inlet mixing valve Hot water Hot water Joint screw for cold water inlet Adjusting handle for Pressure release hole mixing valve...
  • Page 8 Shower nozzle Mixing valve Water inlet valve Running water pipe Cold water Hot water inlet Triple joint outlet Water inlet valve Pressure relief valve Power supply cord (Fig.6) NOTE Please be sure to use the accessories provided by our company to install this electric water heater.

  • Page 9: Methods Of Using

    4. METHODS OF USING ● First, open any one of the outlet valves at the outlet of the water heater, then, open the inlet valve. The water heater gets filled with water. When water flows out of the outlet pipe it implies that the heater has been filled fully with water, and the outlet valve can be closed.

  • Page 10: Maintenance

    5. MAINTENANCE WARNING Do cut off power supply before maintenance, to avoid danger like electric shock. ● Check the power plug and outlet as often as possible. Secure electrical contact and also proper grounding must be provided. The plug and outlet must not heat excessively. ●...

  • Page 11: Troubleshooting

    6. TROUBLESHOOTING Failures Reasons Treatment The heating indicator Failures of the temperature Contact with the professional light is off. controller. personnel for repair. 1. Wait for restoration of 1. The running water supply running water supply. is cut off. 2. Use the heater again 2.

  • Page 12: Produce Information With Eu Regulation

    7. PRODUCE INFORMATION WITH EU REGULATION D10-15VEO of the company Midea was tested with a The electrical storage water heater “XXS” declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 13 D10-15VEU The electrical storage water heater of the company Midea was tested with a “XXS” declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 14 The electrical storage water heater D15-15VEO of the company Midea was tested with a declared “XXS” load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 15 The electrical storage water heater D15-15VEU of the company Midea was tested with a declared “XXS” load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 16 The electrical storage water heater D30-15VEO / D30-15VEU of the company Midea was tested “S” with a declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 17 The product is subject to change without notice. Please keep this manual properly. Midea Italia S.r.l. A Socio Unico Viale Bodio 29 20158 Milano (MI) www.midea.com/it www.midea.com/global...
  • Page 18 Scaldabagno elettrico Manuale Utente e di installazione Modello: D10-15VEO D10-15VEU D15-15VEO D15-15VEU D30-15VEO D30-15VEU L'immagine sopra è indicativa e ha il solo scopo di descrivere il prodotto. Considerare le informazioni del manuale e le specifiche di riferimento per le informazioni effettive.
  • Page 19 Indicazioni generali ● L'installazione e la manutenzione del prodotto devono essere effettuate da personale qualificato o da centri assistenza tecnica autorizzati da Midea. ● Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto. ●...

  • Page 20: Precauzioni

    1. Precauzioni Prima di installare questo scaldabagno, verificare che l'alimentazione elettrica sia correttamente connessa e che il collegamento di messa a terra sia adeguato. In caso contrario, lo scaldabagno non può essere installato e utilizzato. Non utilizzare prolunghe. La non corretta installazione e lo scorretto utilizzo di questo scaldabagno possono essere causa di lesioni e danni materiali alle proprietà.

  • Page 21: Introduzione Al Prodotto

    Potenza Tensione Pressione Temperatura Classe di Volume massima Modello protezione nominale nominale massima massima acqua termostato protezione (ACV) (MPa) (°C) (°C) D10-15VEO 1500 220-240 IPX4 D10-15VEU 1500 220-240 IPX4 D15-15VEO 220-240 1500 IPX4 220-240 D15-15VEU 1500 IPX4 220-240 D30-15VEO 1500...
  • Page 22 2.3 Schemi dimensionali D10-15VEO/D10-15VEU D15-15VEO/D15-15VEU D30-15VEO/D30-15VEU (Nota: tutte le dimensioni sono espresse in mm) 2.4 Cablaggio elettrico Termostato Protettore termico Marrone Giallo/Verde Schema Elettrico...

  • Page 23: Installazione Dell'unità

    3. Installazione dell' unità 3.1 Instruzioni di installazione ① Questo scaldabagno deve essere installato su una parete solida. Se la parete non è in grado di sorreggere il doppio del peso dell'elettrodomestico completamente pieno d'acqua, è necessario installare un supporto speciale. Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli di cemento completamente.
  • Page 24 Cavo di alimentazione Guarnizioni di tenuta Guarnizioni di tenuta Uscita acqua calda Ingresso acqua fredda Valvola di sicurezza Scarico acqua Valvola di miscelazione Giunto T per acqua fredda Punto di prelievo Punto di prelievo Giunto T per acqua fredda Valvola di miscelazione Scarico acqua Valvola di sicurezza Uscita acqua calda...
  • Page 25 Doccino Valvola di miscelazione Ingresso acqua rete Linea adduzione acqua Ingresso acqua fredda Uscita Giunto triplo acqua calda Ingresso acqua Valvola di sicurezza Cavo di alimentazione (Fig.6) NOTE Assicurarsi di utilizzare gli accessori forniti a corredo con il prodotto per la sua installazione.

  • Page 26: Metodi Di Utilizzo

    4. Metodi di utilizzo ● Prima di utlizzare il prodotto, assicurarsi che sia riempito d'acqua. Aprire il flusso d'acqua e mantenere aperto il rubinetto dell'acqua calda mentre l'aria presente nel prodotto viene espulsa. Quando non è presente più aria nel prodotto, l'acqua scorre liberamente. Il prodotto è pieno e il rubinetto può...

  • Page 27: Manutenzione

    5. Manutenzione Avvertenze Rimuovere l'alimentazione elettrica prima di eseguire operazioni di manutenzione, per evitare il pericolo di scosse elettriche. ● Verificare lo stato di spina e presa frequentemente. La presa deve essere dotata di un contattao di messa a terra. La spina e la presa non devo riscaldarsi eccessivamente. ●...

  • Page 28: Risoluzione Dei Problemi

    6. Risoluzione dei problemi Problema Causa Soluzione Il led di riscaldamento Mancato controllo Verificare l'impostazione del è sempre spento temperatura termostato Contattare l'assistenza tecnica per le verifiche sul prodotto 1. Attendere il ripristino della 1.L'erogazione dell'acqua è fornitura stata sospesa 2.
  • Page 29 7. Informazioni prodotto con normativa UE Lo scaldabagno elettrico D10-15VEO della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 30 Lo scaldabagno elettrico D10-15VEU della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η =36% che corrisponde alla classe "B".
  • Page 31 D15-15VEO della società MIDEA Ltd. è stato testato con un carico di Lo scaldabagno elettrico profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η =32% che corrisponde alla classe "A".
  • Page 32 D15-15VEU della società MIDEA Ltd. è stato testato con un carico di Lo scaldabagno elettrico profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η =32% che corrisponde alla classe "B".
  • Page 33 Questo prodotto sarà soggetto a cambiamenti senza preavvisi Conservare correttamente questo manuale Midea Italia S.r.l. A Socio Unico Viale Bodio 29 20158 Milano (MI) www.midea.com/it www.midea.com/global...
  • Page 34 D30-15VEO / D30-15VEU della società MIDEA Ltd. è stato testato con un Lo scaldabagno elettrico carico di profilodichiarato di dimensioni "S". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η =33% che corrisponde alla classe "C".
