Storage Electric Water Heater
Instruction Manual
For Model:
D30-15FGC
D50-15FGC
D80-15FGC
D80-15FGC(H)

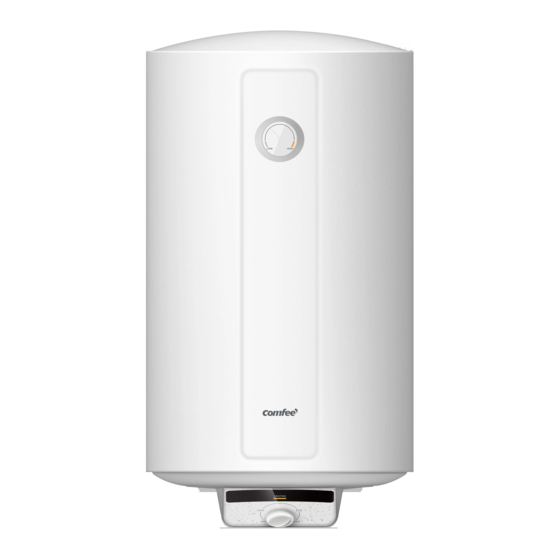

The diagram above is just for reference. Please take the
appearance of the actual product as the standard.
Thank you very much for purchasing our water heater.
Before installing and operating your water heater, please
read this manual carefully and keep it for future reference.
Advertisement
Chapters
Table of Contents
Related Manuals for Comfee D30-15FGC
Summary of Contents for Comfee D30-15FGC
- Page 1 Storage Electric Water Heater Instruction Manual For Model: D30-15FGC D50-15FGC D80-15FGC D80-15FGC(H) The diagram above is just for reference. Please take the appearance of the actual product as the standard. Thank you very much for purchasing our water heater. Before installing and operating your water heater, please...
-
Page 2: Table Of Contents
General Remark ● The installation and maintenance has to be carried out by qualified professials or Midea authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●... -
Page 3: Cautions
1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property. -
Page 4: Product Introduction
2.2 Technical Performance Parameters Rated Rated Rated Max Of Water Volume Protection Waterproof Model Power Voltage Pressure Temperature Class Grade (ACV) (MPa) (°C) 220-240 IPX4 D30-15FGC 1500 1500 220-240 D50-15FGC IPX4 1500 220-240 D80-15FGC IPX4 1500 D80-15FGC(H) 220-240 IPX4... - Page 5 2.3 Brief introduction of product structure 130-310 130-310 130-310 (Note:All dimensions are in mm) 2.4 Internal Wire Diagram Thermal Cut Out Thermostat Brown Blue Yellow/Green WIRING DIAGRAM...
-
Page 6: Unit Installation
3. UNIT INSTALLATION 3.1 Installation Instruction ① This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support. - Page 7 3.2 Pipelines Connection ① The dimension of each pipe part is G1/2” . ② Connection of pressure relief valve with the heater on the inlet of the water heater. ③ In order to avoid leakage when connecting the pipelines, the rubber seal gaskets provided with the heater must be added at the end of the threads to ensure leak proof joints (see Fig.4).
-
Page 8: Methods Of Using
NOTE Please be sure to use the accessories provided by our company to install this electric water heater. This electric water heater can not be hung on the support until it has been confirmed to be firm and reliable. Otherwise, the electric water heater may drop off from the wall, resulting in damage of the heater, even serious accidents of injury. -
Page 9: Maintenance
5. MAINTENANCE WARNING Before doing any maintenance, please cut off the power supply. ● Check the power plug and outlet as often as possible. Secure electrical contact and also proper grounding must be provided. The plug and outlet must not heat excessively. ●... -
Page 10: Troubleshooting
6. TROUBLESHOOTING Failures Reasons Treatment The heating indicator Failures of the temperature Contact with the professional light is off. controller. personnel for repair. 1. Wait for restoration of 1. The running water supply running water supply. is cut off. 2. Use the heater again when No water coming out 2. - Page 12 The product is subject to change without notice. Please keep this manual properly. Midea Italia S.r.l. a socio unico: Wuhu Midea Kitchen & Bath Appliances Mfg. Co., Ltd. Viale Luigi Bodio 29/37 Address: East Road Wanchun, East Area Economic & Technological 20158 Milano Italia Development Area, Wuhu City, Anhui Province, P.R.China.
- Page 13 Storage Electric Water Heater Storage Electric Water Heater Manuale utente e di installazione Modelli: D30-15FGC D50-15FGC D80-15FGC D100-15FGC(H) L'immagine sopra indicativa e ha il solo scopo di descrivere il prodotto. Considerare le informazioni del manuale e le specifiche di riferimento per le informazioni effettive.
- Page 14 Indicazioni generali ● L'installazione e la manutenzione del prodotto devono essere effettuate da personale qualificato o da centri assistenza tecnica autorizzati da Midea. ● Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto. ●...
-
Page 15: Precauzioni
1. PRECAUZIONI Prima di installare lo scaldabagno, controllare e confermare che la messa a terra della presa di alimentazione sia affidabile. In caso contrario, lo scaldabagno elettrico non può essere installato né utilizzato. Non utilizzare pannelli di estensione. L'installazione e l'uso non corretti dello scaldabagno elettrico possono causare gravi lesioni e danni materiali. -
Page 16: Introduzione Al Prodotto
S.r.l. a socio unico. 2.2 Dati tecnici prodotti Potenza Tensione Volume Pressione Temperatura Classe di Grado di Modello Nominale Nominale (MPa) (℃) protezione protezione (VAC) 220-240 D30-15FGC 1500 IPX4 D50-15FGC 1500 220-240 IPX4 D80-15FGC 1500 220-240 IPX4 1500 D80-15FGC(H) 220-240 IPX4... - Page 17 2.3 Schemi dimensionali 130-310 130-310 130-310 (Nota: tutte le dimensioni sono in mm) 2.4 Schema elettrico interno Interruzione Termostato termica Marrone Giallo/Verde SCHEMA ELETTRICO...
-
Page 18: Installazione Dell'unità
3. Installazione dell' unità 3.1 Instruzioni di installazione ① Lo scaldabagno elettrico deve essere installato su una parete solida. Se la resistenza della parete non è in grado di sostenere un carico pari a due volte il peso totale dello scaldabag- no riempito completamente con acqua, è... - Page 19 3.2 Pipelines Connection ① La dimensione di ogni parte del tubo è G1/2"; come unità di misura per la pressione massima e minima di ingresso si utilizza Pa. ② Collegamento della valvola di sicurezza all'ingresso dello scaldabagno. ③ Per evitare dispersioni durante il collegamento delle condutture, le guarnizioni di gomma fornite con lo scaldabagno devono essere aggiunte all'estremità...
-
Page 20: Metodi Di Utilizzo
NOTA Per l'installazione dello scaldabagno elettrico, assicurarsi di utilizzare gli accessori forniti dalla nostra azienda. Questo scaldabagno elettrico non può essere appeso al supporto prima di avere verificato che è stabile e affidabile. In caso contrario, lo scaldabagno elettrico potrebbe staccarsi dalla parete, con conseguenti danni allo scaldabagno stesso e con il rischio di gravi incidenti. -
Page 21: Manutenzione
5. Manutenzione Avvertenza Prima di procedere alla manutenzione, scollegare l'alimentazione per evitare il rischio di scosse elettriche. ● Controllare regolarmente la spina e la presa di corrente. È necessario garantire un contatto elettrico sicuro e una messa a terra adeguata. La spina e la presa non devono riscaldarsi eccessivamente. ●... -
Page 22: Risoluzione Dei Problemi
6. Risoluzione dei problemi Guasti Causa possibile Soluzione La luce dell'indicatore Guasti del termoregolatore. Contattare il personale di riscaldamento è specializzato per la riparazione. spenta. 1. Attendere il ripristino 1. L'erogazione dell'acqua dell'acqua corrente. corrente è interrotta. Non esce acqua 2. - Page 24 Il prodotto è soggetto a modifiche senza preavviso. Si prega di conservare correttamente questo manuale. Midea Italia S.r.l. a socio unico: Wuhu Midea Kitchen & Bath Appliances Mfg. Co., Ltd. Viale Luigi Bodio 29/37 Address: East Road Wanchun, East Area Economic & Technological 20158 Milano Italia Development Area, Wuhu City, Anhui Province, P.R.China.
