Summary of Contents for Bimar VC77

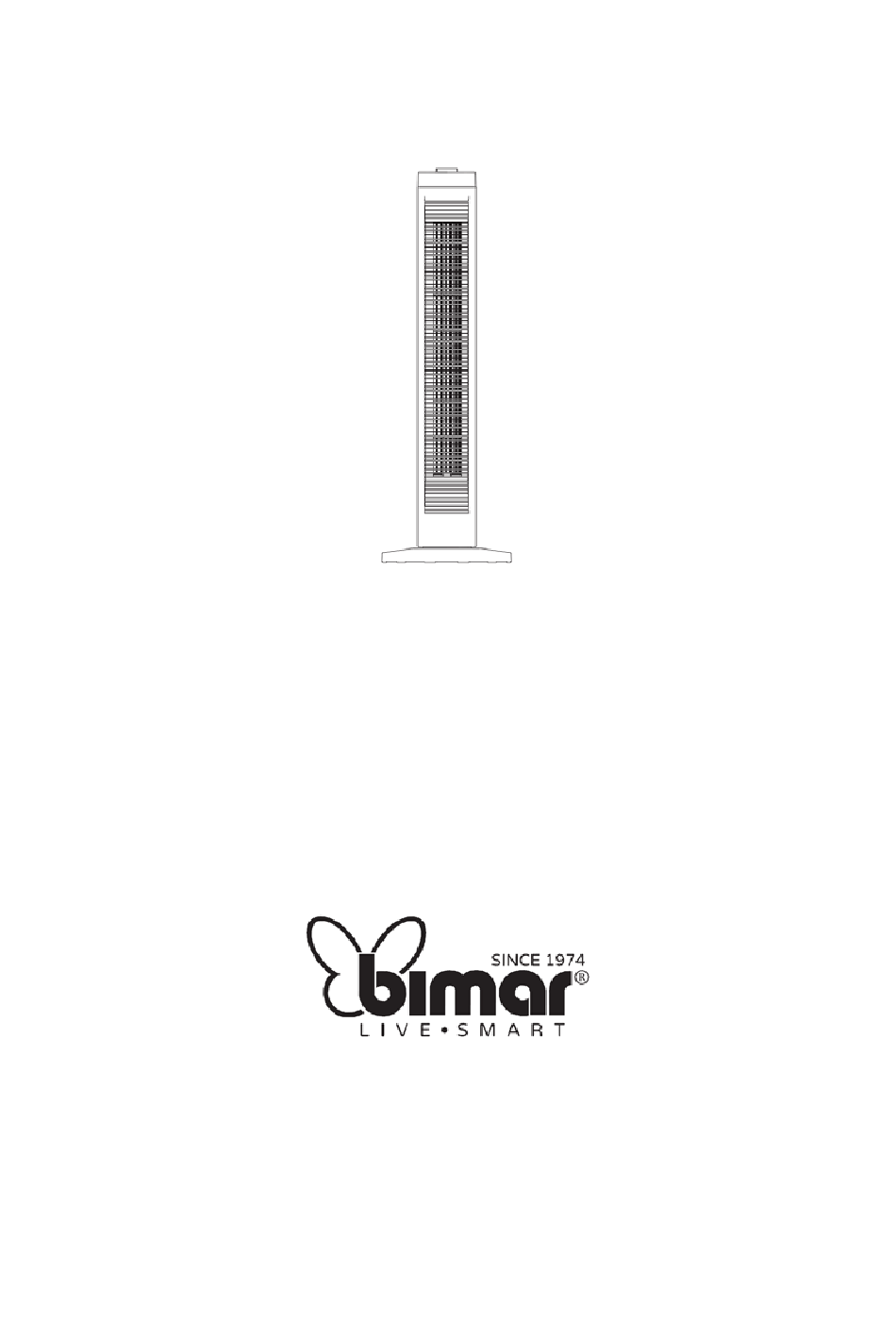

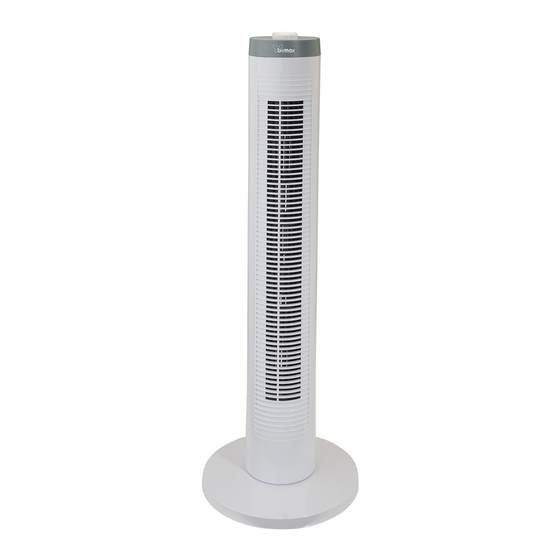

- Page 1 LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET VENTILATORE A COLONNA TOWER FAN type VC77 (mod. YF-TO3205 1/16...
-
Page 2: Avvertenze Generali
Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina. - Page 3 - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast. • Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola. • L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità...
- Page 4 • Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l’apparecchio. • Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato. • Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato.
-
Page 5: Installazione
distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto. • In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia. - Page 6 ASSEMBLAGGIO Attenzione: prima di assemblare la base del ventilatore, assicurarsi che sia scollegato dalla presa di corrente. Per l’assemblaggio si prenda come riferimento le figure. Svitare la ghiera sul fondo del corpo in senso antiorario, nel caso che la ghiera sia avvitata. Posizionare il guscio posteriore (quello con il passacavo) sul fondo del corpo in modo che il foro coincida con la sporgenza.
-
Page 7: Pulizia E Manutenzione
Ventilazione Una volta impostato il timer: - per accendere l’apparecchio, ruotare la manopola del selettore (B) nella posizione corrispondente alle velocità desiderate “1-2-3” pos. (si prenda come riferimento la figura a lato). 0 = Spento 1 = Velocità minima 2 = Velocità media 3 = Velocità massima - Per attivare oscillazione (destra-sinistra), ruotare la manopola del selettore in senso orario nella posizione corrispondente alle velocità... -
Page 8: General Notices
Please read these instructions carefully before using the appliance, and instruct other persons using it, too, when necessary. Keep booklet Handy for further use. If when reading this instructions manual certain parts should remain difficult to understand, or if there is any confusion, contact the company indicated on the last page before using the product. - Page 9 • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and if they understand the hazards involved.
-
Page 10: Installation
• Do not pull on the cord to disconnect the plug from the socket. • If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. •... - Page 11 • This device is NOT suitable to use it in an explosive environment (in the presence of flammable substances such as gas, vapor, mist or dust, in atmospheric conditions when, after ignition, the combustion is spread in the air). • Do not connect to thermal control systems or a programmer or timer or other device that can automatically turn on the unit, thus avoiding the risk of damage to people, animals or property.
-
Page 12: Cleaning And Maintenance
Ventilation After setting the timer: To switch the appliance on, turn the selector knob to the position corresponding to the desired power setting “1-2-3” (see a ref. picture on the side) 0 = Off 1 = Speed minimum 2 = Speed medium 3 = Speed maximum To activate oscillation (right-left) turn the knob clockwise to the position corresponding to the desired power setting “1-2-3”... - Page 13 Prescrizioni relative alle informazioni/Information requirements Descrizione/Description Simbolo/ Valore/Va Unità/Unit Symbol Portata massima d’aria/Maximum fan flow rate 18,0 m³/min Potenza assorbita del ventilatore/Fan power input 44,3 Valori di esercizio/Service value 0,41 (m³/min)/W Consumo elettrico in modo “attesa”/Standby power consumption Livello di potenza sonora del ventilatore/Fan sound 52,87 dB(A) power level...
- Page 14 Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it).La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell’apparecchio concernenti specialmente le avvertenze, l’installazione, l’uso e la manutenzione...
- Page 15 15/16...
- Page 16 Via G.Amendola, 16/18 25019 Sirmione (BS) – ITALY www.bimaritaly.it Servizio clienti: assistenza.clienti@bimaritaly.it VC77_I.B._22_rev02 16/16...
