OPH-A45 取付説明書
(CE8000-40/60 カッティング用台紙テーブル)
本部品はカッティング用台紙を安定して搬送するための部品です。
カッティング用台紙をご使用の際は、本部品を本体に取り付けてください。
内容
カッティング用台紙テーブル
取付説明書（本書）
取付方法

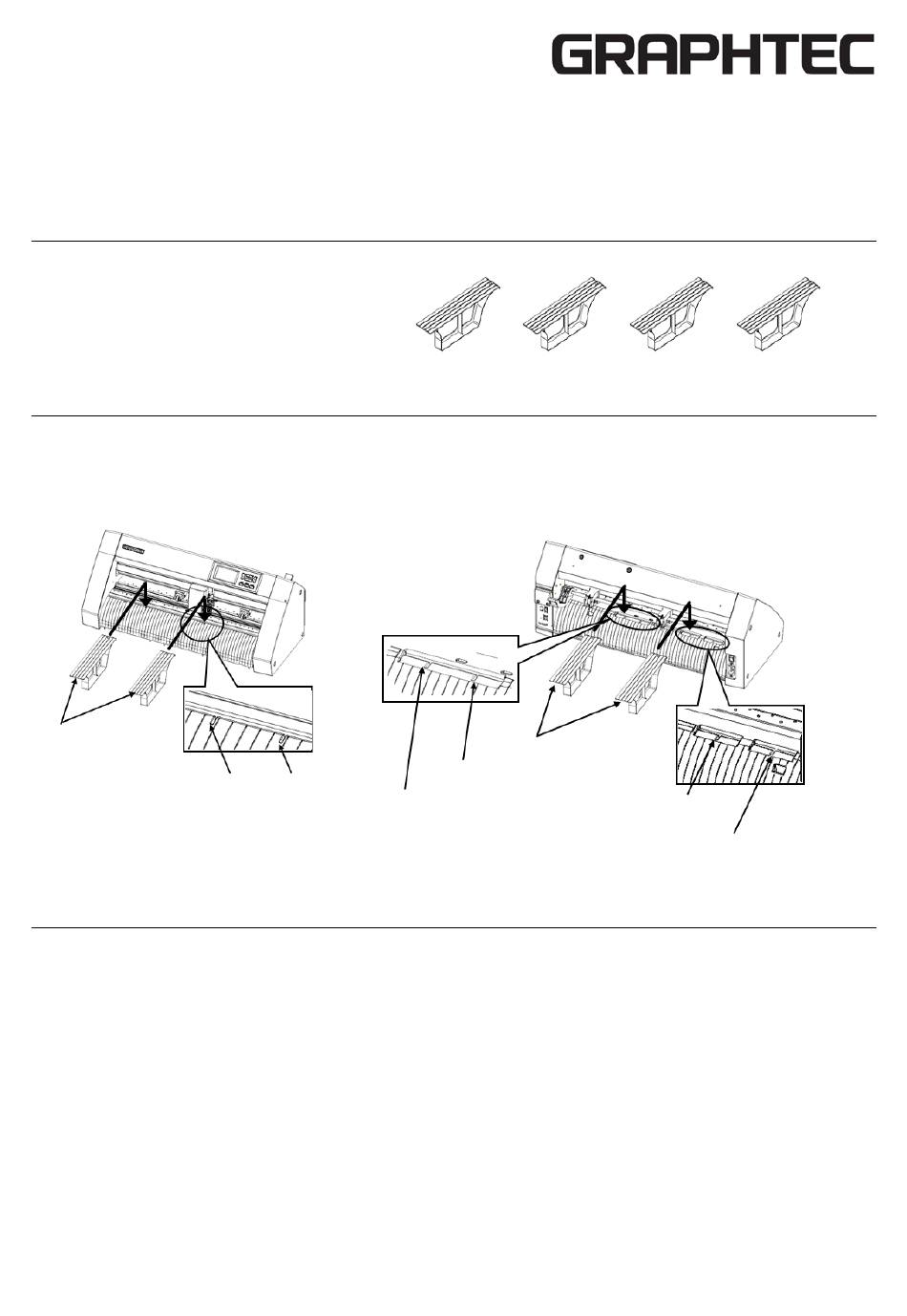

本体の前後のガイドに、本部品を取り付けてください。
カッティング用台紙テーブル下の突起を溝に差し込みます。
CE8000-40の場合、前側は、右から1番目と3番目の溝に差し込みます。後ろ側は、前側と同じ位置に合わせます。
CE8000-60の場合、前側は、右から2番目と4番目の溝に差し込みます。後ろ側は、前側と同じ位置に合わせます。
フロント側
カッティング用
台紙テーブル
CE8000-60
カッティング用台紙のセット方法
カッティング用台紙のセット方法については、取扱説明書(PDF)をご参照ください。
取扱説明書はホームページからダウンロードできます。
https://www.mygraphtec.jp/site-service-jp/pages/various_download.aspx
CE8000-40
切り欠き
切り欠き
4 個
1 枚
リア側
カッティング用台紙テーブル
CE8000-60
切り欠き
CE8000-40
切り欠き
対応機種 : CE8000-40/60
CE8000-40
切り欠き
CE8000-60
切り欠き
