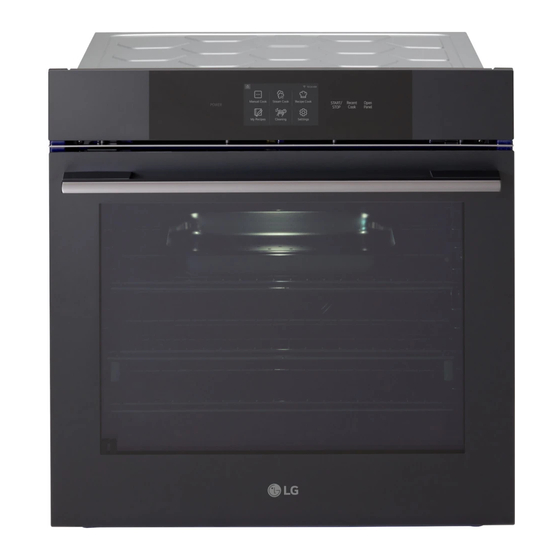

LG WSED30 Series Installation Manual

Wall oven
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
en-us_main.book.book Page 1 Thursday, April 4, 2024 3:01 PM
INSTALLATION MANUAL
WALL OVEN
Read this installation manual thoroughly before installing the
appliance and keep it handy for reference at all times.
ENGLISH
WSED30***
www.lg.com
MFL72061401
Copyright © 2024 LG Electronics Inc. All Rights Reserved.
Rev.01_040324

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WSED30 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LG WSED30 Series

Summary of Contents for LG WSED30 Series

  • Page 1 Page 1 Thursday, April 4, 2024 3:01 PM INSTALLATION MANUAL WALL OVEN Read this installation manual thoroughly before installing the appliance and keep it handy for reference at all times. ENGLISH WSED30*** www.lg.com MFL72061401 Copyright © 2024 LG Electronics Inc. All Rights Reserved. Rev.01_040324...

  • Page 2: Table Of Contents

    en-us_main.book.book Page 2 Thursday, April 4, 2024 3:01 PM TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USE 3 Safety Messages WARNING 3 Installation INSTALLATION Before Installing 5 Proper Location and Dimensions 9 Parts / Tools Installing and Testing the Oven 10 Unpacking and Removing Oven Doors 11 Making Electrical Connections 11 Installing Oven and Assembling Oven...

  • Page 3: Important Safety Instructions

    en-us_main.book.book Page 3 Thursday, April 4, 2024 3:01 PM IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USE Safety Messages Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and follow all safety messages.
  • Page 4 en-us_main.book.book Page 4 Thursday, April 4, 2024 3:01 PM IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS...

  • Page 5: Installation

    en-us_main.book.book Page 5 Thursday, April 4, 2024 3:01 PM INSTALLATION INSTALLATION Before Installing • Remove the cable ties before installing the product. Proper Location and Dimensions Installation Information CAUTION The first step of the installation is to measure the • The cabinet base platform must be able to current cutout dimensions and compare them to support 190 lbs (86 kg) for a single built-in oven.
  • Page 6 en-us_main.book.book Page 6 Thursday, April 4, 2024 3:01 PM INSTALLATION Dimensions and Clearances Measure the current cutout dimensions and compare them to the cutout dimensions shown below. Little or no cabinet work may be necessary. The image may differ from the actual model. Product List Dimensions...
  • Page 7 en-us_main.book.book Page 7 Thursday, April 4, 2024 3:01 PM INSTALLATION Built-in Cabinet Under-sink Cabinet Back of the kitchen cabinet Side of the kitchen cabinet Ventilation space If desired, create openings at to allow the power lines to pass through the cabinet. Dimensions List Built-in Cabinet...
  • Page 8 en-us_main.book.book Page 8 Thursday, April 4, 2024 3:01 PM INSTALLATION Cutout Dimensions (Flush) Back of the kitchen cabinet If desired, create an opening at to allow the power lines to pass through the cabinet. List Dimensions Cutout width 23 5/8" (600 mm) Cleat inset from front of cabinet 13/16"...

  • Page 9: Parts / Tools

    en-us_main.book.book Page 9 Thursday, April 4, 2024 3:01 PM INSTALLATION Parts / Tools WARNING • Mounting screws must be used. Failure to do so can result in the oven falling out of the cabinet and causing serious injury. Parts Provided 3 X 26 2 Wood screws for mounting Tools Needed Phillips screwdriver...

  • Page 10: Installing And Testing The Oven

    en-us_main.book.book Page 10 Thursday, April 4, 2024 3:01 PM 10 INSTALLATION Installing and Testing the Removing Oven Door Oven CAUTION • Lock the hinge locks completely in order to Unpacking and Removing Oven prevent damaging the oven cavity. Doors Fully open the door. WARNING •...

  • Page 11: Making Electrical Connections

    en-us_main.book.book Page 11 Thursday, April 4, 2024 3:01 PM INSTALLATION Use caution when lifting the oven and wear NOTE gloves to protect hands from any sharp • Do not lift the door by the handle. The oven door edges. is very heavy. Firmly grasp the door by the sides before lifting it off the hinges.
  • Page 12 en-us_main.book.book Page 12 Thursday, April 4, 2024 3:01 PM 12 INSTALLATION Slowly open the door fully. Make sure that the hinges are properly engaged in the slots Lift up the door hinge locks and flip them towards the oven door until they click into position.

  • Page 13: Ventilation

    Turn on the power supply. • Refer to the warranty in the owner’s manual for the LG toll-free service number and address. • The initial signal sound is heard and a startup animation or the clock appears in •...
