us_main.book.book Page 1 Thursday, December 2, 2021 4:15 PM

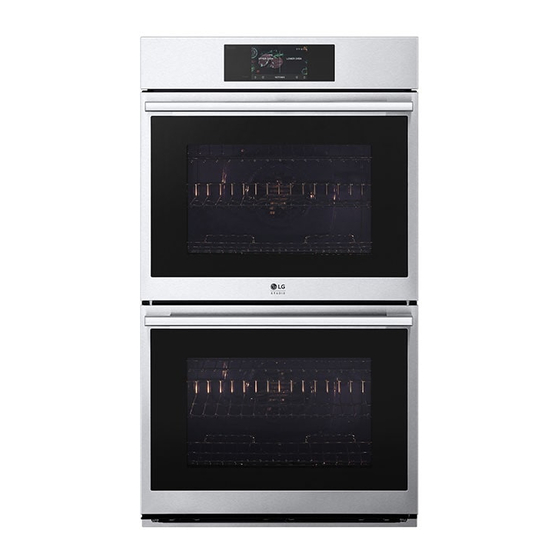

INSTALLATION MANUAL
WALL OVEN
Read this installation manual thoroughly before installing the
appliance and keep it handy for reference at all times.
ENGLISH
WDES9428F, WSES4728F
www.lg.com
MFL51224812
Copyright © 2021 LG Electronics Inc. All Rights Reserved.
Rev.02_120221
Advertisement
Table of Contents
Related Manuals for LG WDES9428F
Summary of Contents for LG WDES9428F
- Page 1 Page 1 Thursday, December 2, 2021 4:15 PM INSTALLATION MANUAL WALL OVEN Read this installation manual thoroughly before installing the appliance and keep it handy for reference at all times. ENGLISH WDES9428F, WSES4728F www.lg.com MFL51224812 Copyright © 2021 LG Electronics Inc. All Rights Reserved. Rev.02_120221...
-
Page 2: Table Of Contents
us_main.book.book Page 2 Thursday, December 2, 2021 4:15 PM TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USE 3 Safety Messages WARNING 3 Installation INSTALLATION Before Installing 4 Proper Location and Dimensions 11 Parts / Tools Installing the Oven and Test Run 12 Unpacking and Removing Oven Doors 13 Electrical Requirements 13 Making Electrical Connections... -
Page 3: Important Safety Instructions
us_main.book.book Page 3 Thursday, December 2, 2021 4:15 PM IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USE Safety Messages Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and follow all safety messages. -
Page 4: Installation
us_main.book.book Page 4 Thursday, December 2, 2021 4:15 PM INSTALLATION INSTALLATION Before Installing • The junction box must be flush with the conduit opening of the cabinet as shown. Proper Location and Dimensions • Allow at least a 23” clearance for the door depth when it is open. - Page 5 us_main.book.book Page 5 Thursday, December 2, 2021 4:15 PM INSTALLATION Dimensions and Clearances Measure the current cutout dimensions and compare them to the cutout dimensions shown below. Little or no cabinet work may be necessary. SINGLE BUILT- IN OVEN DOUBLE BUILT- IN OVEN Dimensions List Single wall oven...
- Page 6 us_main.book.book Page 6 Thursday, December 2, 2021 4:15 PM INSTALLATION Dimensions List Single wall oven Double Wall Oven Cabinet width 30" (76.2 cm) 30" (76.2 cm) Overlap of oven 1" (2.5 cm) 1" (2.5 cm) 28 1/2" Min. (72.4 cm) 28 1/2"...
- Page 7 us_main.book.book Page 7 Thursday, December 2, 2021 4:15 PM INSTALLATION Dimensions List Single wall oven Double Wall Oven Cleat (spacer) inset from front of cabinet 1 3/8" (3.5 cm) 1 3/8" (3.5 cm) Cleat (spacer) width 3/16" (0.5 cm) 3/16" (0.5 cm) Cleat (spacer) depth 1"...
- Page 8 us_main.book.book Page 8 Thursday, December 2, 2021 4:15 PM INSTALLATION DOUBLE BUILT- IN OVEN Cover Bracket 4X22 Tapping Screw SINGLE BUILT- IN OVEN UNDERCOUNTER Gas or electric cooktops may be installed over this oven. See cooktop installation instructions for cutout size.
- Page 9 us_main.book.book Page 9 Thursday, December 2, 2021 4:15 PM INSTALLATION Top and/or side fillers may be necessary if unit is positioned between existing cabinets. Be sure they are attached securely, because they will anchor the oven in the cabinets. 29 1/8" (74.0 cm) min. 29 3/16"...
- Page 10 us_main.book.book Page 10 Thursday, December 2, 2021 4:15 PM 10 INSTALLATION 3/4" (1.9 cm) bottom of bottom decorative trim to vent opening 1 3/8" (3.5 cm) cleat (spacer) inset from front of cabinet...
-
Page 11: Parts / Tools
us_main.book.book Page 11 Thursday, December 2, 2021 4:15 PM INSTALLATION Parts / Tools Tape measure Pliers WARNING Drill • Mounting screws must be used. Failure to do so can result in the oven falling out of the cabinet Gloves and causing serious injury. NOTE Parts Provided •... -
Page 12: Installing The Oven And Test Run
us_main.book.book Page 12 Thursday, December 2, 2021 4:15 PM 12 INSTALLATION Installing the Oven and Test Unlock the hinge locks, rotating them as far toward the open door frame as they will go. Unpacking and Removing Oven Doors WARNING • Keep packing materials out of the reach of children. -
Page 13: Electrical Requirements
us_main.book.book Page 13 Thursday, December 2, 2021 4:15 PM INSTALLATION Electrical Requirements (or latest edition)**, Canadian Electrical Code, Part1, and all local codes and ordinances. Ensure that dedicated circuit protection is • This wall oven must be supplied with the proper prepared as recommended and that the appliance voltage and frequency, and connected to an is grounded properly. - Page 14 us_main.book.book Page 14 Thursday, December 2, 2021 4:15 PM 14 INSTALLATION top of the oven in a natural loop when the Connect the oven red wire to the branch oven is installed. circuit red (L2) wire in accordance with local codes, using a wire nut.
-
Page 15: Installing Oven And Assembling Oven Doors And Bottom Decorative Trim
us_main.book.book Page 15 Thursday, December 2, 2021 4:15 PM INSTALLATION Connect the oven ground (green) wire to the Secure the oven. branch circuit ground (green) wire in • Using the mounting holes on the oven accordance with local codes, using a wire nut. side trim as a guide, drill pilot holes for the screws provided. -
Page 16: Test The Oven Before Use
• Turn on the power supply. The initial signal sound is heard and the Clock segment appears continuously, contact the dealer. in the display. • Refer to the warranty in the owner’s manual for the LG toll-free service number and address. - Page 17 MANUAL DE INSTALACIÓN HORNO DE PARED Lea detenidamente el manual de instalación antes de instalar el aparato y consérvelo a mano en todo momento para su referencia. ESPAÑOL WDES9428F, WSES4728F www.lg.com Copyright © 2021 LG Electronics Inc. Todos los derechos reservados...
- Page 18 ls_main.book.book Page 2 Thursday, December 2, 2021 4:23 PM ÍNDICE INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR 3 Mensajes de Seguridad ADVERTENCIA 3 Instalación INSTALACIÓN Antes de la Instalación 5 Dimensiones y ubicación adecuadas 12 Piezas/Herramientas Instalación y prueba de funcionamiento del horno 13 Desembalaje y extracción de las puertas...
- Page 19 ls_main.book.book Page 3 Thursday, December 2, 2021 4:23 PM INSTRUCCIONES IMPORTANTES DE SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR Mensajes de Seguridad Su seguridad y la de los demás son muy importantes. Tanto en este manual como en el equipo, hemos proporcionado muchos mensajes de seguridad importantes.
- Page 20 ls_main.book.book Page 4 Thursday, December 2, 2021 4:23 PM INSTRUCCIONES IMPORTANTES DE SEGURIDAD • La conexión incorrecta del cableado doméstico de aluminio a los cables de cobre puede provocar descargas eléctricas o un incendio. Utilice únicamente conectores diseñados para unir cobre con aluminio y siga al pie de la letra el procedimiento recomendado por el fabricante.
- Page 21 ls_main.book.book Page 5 Thursday, December 2, 2021 4:23 PM INSTALACIÓN INSTALACIÓN Antes de la Instalación NOTA • Si quedaran a la vista marcas, imperfecciones o Dimensiones y ubicación una abertura sobre el electrodoméstico adecuadas instalado, puede ser necesario agregar cuñas de madera bajo las guías y el reborde frontal hasta cubrir dichas marcas o abertura.
- Page 22 ls_main.book.book Page 6 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Dimensiones y espacios Mida las dimensiones actuales de la abertura y compárelas con las dimensiones de corte que se muestran a continuación. Puede ser necesario realizar poco o nada de trabajo en los gabinetes. HORNO EMPOTRADO SIMPLE HORNO EMPOTRADO DOBLE Dimensiones...
- Page 23 ls_main.book.book Page 7 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Dimensiones Lista Horno con pared Horno con pared doble simple Ancho (instalación estándar) 28 7/16" (72.2 cm) 28 7/16" (72.2 cm) Ancho del gabinete 30” (76.2 cm) 30” (76.2 cm) Superposición del horno 1”...
- Page 24 ls_main.book.book Page 8 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Dimensiones Lista Horno con pared Horno con pared doble simple Ancho del corte 30” (76.2 cm) 30” (76.2 cm) Inserción de la abrazadera (espaciador) 1 3/8" (3.5 cm) 1 3/8" (3.5 cm) desde la parte frontal del gabinete Ancho de la abrazadera (espaciador) 3/16"...
- Page 25 ls_main.book.book Page 9 Thursday, December 2, 2021 4:23 PM INSTALACIÓN HORNO EMPOTRADO SIMPLE HORNO EMPOTRADO DOBLE Soporte de la cubierta Tornillo roscante de 4X22...
- Page 26 ls_main.book.book Page 10 Thursday, December 2, 2021 4:23 PM 10 INSTALACIÓN BAJO MESADA DEL HORNO EMPOTRADO SIMPLE Las placas de cocción eléctricas o a gas se pueden instalar sobre este horno. Consulte las instrucciones de instalación de la placa de cocción para obtener el tamaño del corte. Consulte la etiqueta de la parte superior del horno para obtener los modelos aprobados de la placa de cocción.
- Page 27 ls_main.book.book Page 11 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Dimensiones de corte (al ras) - BAJO MESADA DEL HORNO EMPOTRADO SIMPLE Las placas de cocción eléctricas o a gas se pueden instalar sobre este horno. Consulte las instrucciones de instalación de la placa de cocción para obtener el tamaño del corte. Consulte la etiqueta de la parte superior del horno para obtener los modelos aprobados de la placa de cocción.
- Page 28 ls_main.book.book Page 12 Thursday, December 2, 2021 4:23 PM 12 INSTALACIÓN Piezas/Herramientas Destornillador Phillips Destornillador plano ADVERTENCIA Cinta medidora • Deben utilizarse tornillos de montaje. De lo contrario, el horno podría caer del gabinete y Pinzas ocasionar lesiones graves. Taladro Piezas incluidas Guantes NOTA...
- Page 29 ls_main.book.book Page 13 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Instalación y prueba de Extracción de la puerta del horno funcionamiento del horno Abra la puerta totalmente. Desembalaje y extracción de las Desbloquee las trabas de las bisagras puertas del horno haciéndolas girar alejándolas todo lo posible del marco de la puerta abierta.
- Page 30 ls_main.book.book Page 14 Thursday, December 2, 2021 4:23 PM 14 INSTALACIÓN • Este horno de pared debe tener una conexión NOTA eléctrica a tierra en cumplimiento con los códigos locales o, si estos no existieran, de • No levante la puerta tomándola de la manija. La acuerdo con el Código Eléctrico Nacional, ANSI/ puerta del horno es muy pesada.
- Page 31 ls_main.book.book Page 15 Thursday, December 2, 2021 4:23 PM INSTALACIÓN Conexiones eléctricas lo contrario, podría causar lesiones personales graves, descargas eléctricas o la muerte. ADVERTENCIA • Las instalaciones nuevas de circuito derivado (1996 NEC), las casas móviles, los vehículos recreativos o las instalaciones en las que los códigos locales prohíben la conexión a tierra a través de un conductor neutral requieren una conexión de circuito derivado de 4 hilos.
- Page 32 ls_main.book.book Page 16 Thursday, December 2, 2021 4:23 PM 16 INSTALACIÓN Conecte el cable rojo del horno al cable rojo ADVERTENCIA del circuito derivado (L2) en cumplimiento con los códigos locales, utilizando un conector de • Solo debe utilizar un juego de cable de torsión.
- Page 33 ls_main.book.book Page 17 Thursday, December 2, 2021 4:23 PM INSTALACIÓN paredes dobles, utilice un mínimo de 4 tornillos, uno en cada lado de los hornos superior e inferior. Para asegurar el horno con pared simple, utilice un mínimo de 2 tornillos, uno de cada lado). Cierre la puerta del horno.
- Page 34 • Consulte la garantía, en el Manual del propietario, para obtener el número telefónico Encienda el suministro de alimentación. gratuito del servicio de LG y su dirección. Sonará la señal inicial. Verifique el funcionamiento del modo Broil (Asar).
- Page 35 ls_main.book.book Page 19 Thursday, December 2, 2021 4:23 PM Memorándum...
- Page 36 Page 19 Thursday, December 2, 2021 4:23 PM LG Customer Information Center For inquiries or comments, visit www.lg.com or call: U.S.A. 1-800-243-0000 1-888-542-2623 CANADA Register your product Online! www.lg.com...
