Summary of Contents for Air Wolf E Series

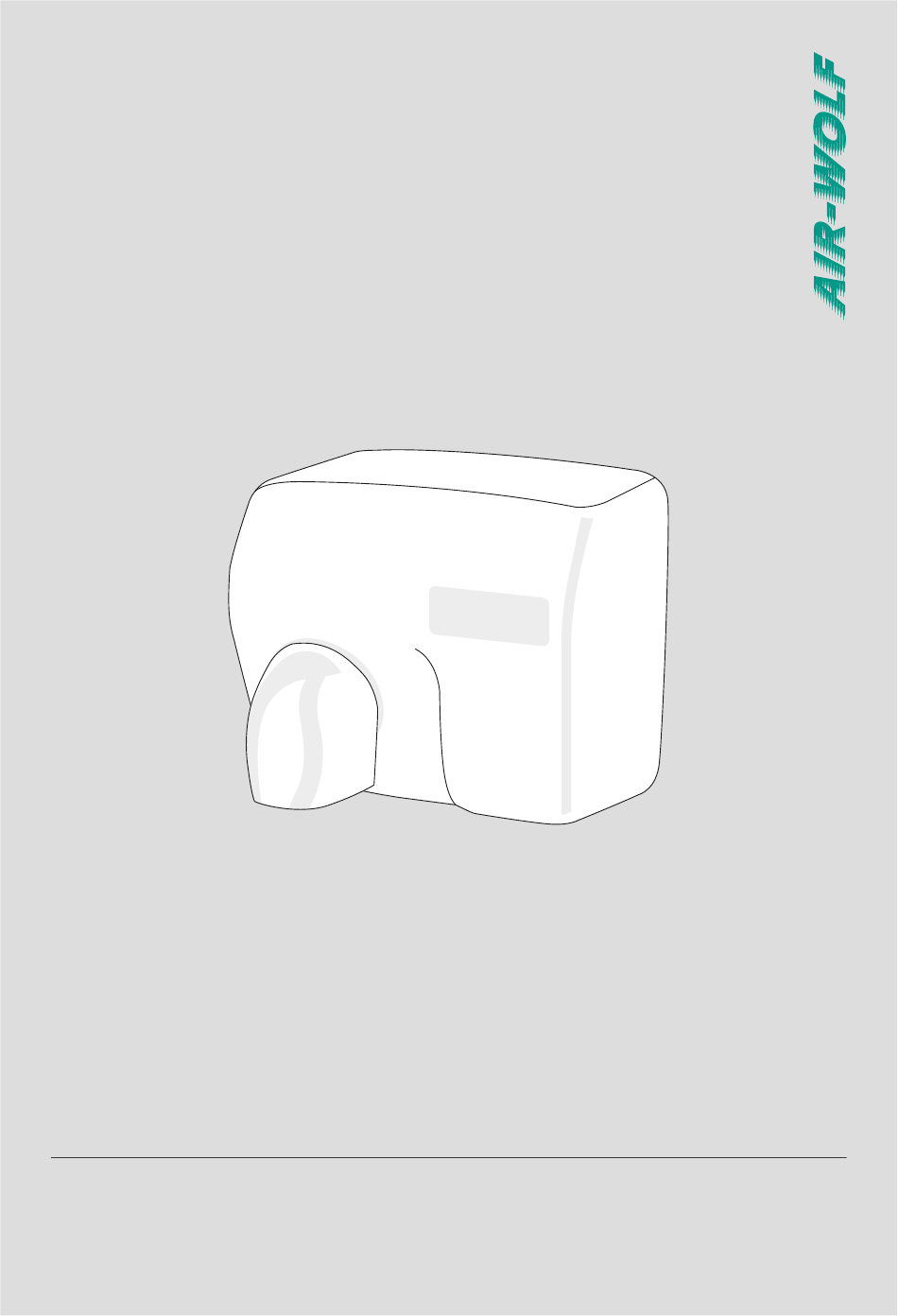

- Page 1 Handbuch Manual HÄNDETROCKNER HAND DRYER Art. 10-405, 10-225, 10-404 Serie E...
-
Page 2: Table Of Contents
WICHTIG LIEFERUMFANG IMPORTANT SCOPE OF DELIVERY ∙ 1x Stromkabel ∙ 1 x Power cord ∙ 1x Imbusschlüssel ∙ 1 x Allen key ∙ 4x Dübel ∙ 4 x Screws Bitte lesen Sie diese Gebrauchsanweisung Read these instructions for use carefully ∙... -
Page 3: Wartung Und Pflege
∙ Es ist darauf zu achten, dass bei den für ∙ This unit must be powered by a dedicated SICHERHEITSVORKEHRUNGEN die Montage notwendigen Arbeiten wie circuit branch protected by a circuit z. B. Bohren oder Schlitzen, keine breaker with the appropriate rating. Circuit SAFETY PRECAUTIONS bestehende Leitung (auch unterputzver- cable must be fit current consumption for... -
Page 4: Bohrbild
BOHRBILD ANLEITUNG BOHRBILD DRILLING PATTERN INSTRUCTION OF DRILLING PATTERN Die empfohlene Montagehöhe für den Recommended mounting height for this Händetrockner beträgt 1.200 mm vom hand dryer is 1,200 mm (ground edge to Boden. floor). ∙ Befestigen Sie das Bohrbild an der Wand. ∙... -
Page 5: Technische Daten
TECHNISCHE DATEN TECHNISCHE ZEICHNUNG TECHNICAL SPECIFICATIONS TECHNICAL DRAWING Abmessungen Dimensions 247 x 281 x 212 247 x 281 x 212 H x B x W in mm H x W x D in mm Gewicht 7,0 kg Weight 7.0 kg Effektive 345 m Air volume... -
Page 6: Exploded Assembly Drawing
EXPLOSIONSZEICHNUNG EXPLODED ASSEMBLY DRAWING Bezeichnung Description Spezialinbusschrauben Fix screw Ventilatorrad Fan blower Halbschale Ventilatorgehäuse Fan enclosure Thermostat Thermostat Motorhalterung Motor mounting bracket Gummifederung Motor Motor rubber Motor Motor Steuerplatine Motherboard Schaftfeder Fix shaft spring Inbusschlüssel Allen Key Händetrocknergehäuse Cover hand dryer Label Label Luftauslassdüse... - Page 7 AIR-WOLF GmbH Waschraum- und Hygienetechnik Unterhachinger Strasse 75 D-81737 München Telefon +49 (89) 420790 -10 Telefax +49 (89) 420790 -70 air-wolf@air-wolf.de www.air-wolf.de Ein Unternehmen der Wolf-Gruppe WARUM PRODUKTE VON AIR-WOLF „Es gibt kaum etwas auf dieser Welt, das nicht irgend jemand ein wenig schlechter machen und etwas billiger verkaufen könnte, und die Menschen, die sich nur am Preis orientieren, werden die gerechte Beute solcher Machenschaften.
