AIR-WOLF GmbH
Waschraum- und Hygienetechnik
Unterhachinger Straße 75
D-81737 München
Telefon +49 (89) 420790 -10
Telefax +49 (89) 420790 -70
air-wolf@air-wolf.de
www.air-wolf.de
Ein Unternehmen der
Wolf-Gruppe
HANDBUCH |
MANUAL
HÄNDETROCKNER
HAND DRYER
ART. 10-225, 10-404, 10-405
SERIE E

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the E Series and is the answer not in the manual?

Questions and answers

Related Manuals for Air Wolf E Series

Summary of Contents for Air Wolf E Series

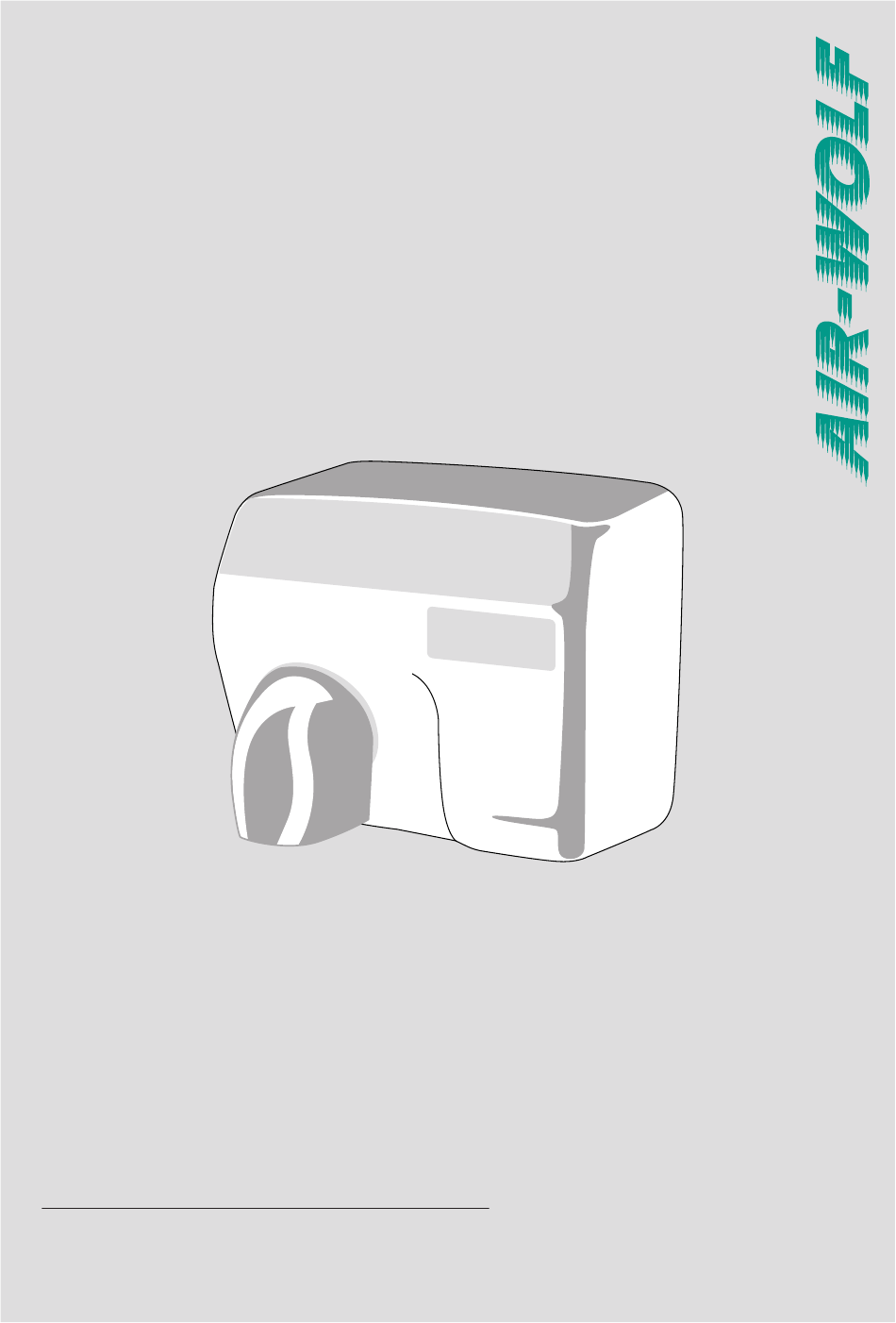

  • Page 1 AIR-WOLF GmbH Waschraum- und Hygienetechnik Unterhachinger Straße 75 D-81737 München Telefon +49 (89) 420790 -10 Telefax +49 (89) 420790 -70 air-wolf@air-wolf.de www.air-wolf.de Ein Unternehmen der Wolf-Gruppe HANDBUCH | MANUAL HÄNDETROCKNER HAND DRYER ART. 10-225, 10-404, 10-405 SERIE E...
  • Page 2 INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS LESEN SIE DIESE GEBRAUCHSANWEISUNG SORGFÄLTIG UND BEWAHREN SIE DIESE AUF. PLEASE READ THESE INSTRUCTIONS CAREFULLY AND KEEP THEM AVAILABLE FOR FUTURE USE. VORSICHT – UM DIE GEFAHR VON BRÄN­ WARNING – TO AVOID THE RISK OF FIRE, DEN, STROMSCHLÄGEN ODER VERLET­...
  • Page 3 WICHTIGE SICHERHEITSHINWEISE IMPORTANT SAFETY INSTRUCTIONS • Dieses Gerät ist nur für die Benutzung in In- • This unit has been designed for indoor use • Keine schweren Gegenstände über dem Gerät • Heavy objects must not be put above the unit. nenräumen vorgesehen.
  • Page 4 TECHNISCHE DATEN TECHNISCHE ZEICHNUNG TECHNICAL SPECIFICATIONS TECHNICAL DRAWING Abmessungen H 247 x B 281 x T 212 mm Dimensions H 247 x W281 x D 212 mm Gewicht 7,0 kg Weight 7.0 kg Effektive 345 m Air volume 345 m Luftleistung Luft­...
  • Page 5 SCHALTPLAN BOHRBILD CIRCUIT DIAGRAM DRILLING PATTERN Nicht maßstabsgetreue Abbildung der Bohrschablone. Eine Bohrschablone liegt dem Hände- trockner bei. Drilling pattern, not true to scale. Drilling template supplied with dryer. ANLEITUNG BOHRBILD DRILLING PATTERN, INSTRUCTIONS Recommended mounting height for this hand Die empfohlene Montagehöhe für den Hände- trockner beträgt 1.200 mm vom Boden.
  • Page 6 EXPLOSIONSZEICHNUNG EXPLODED ASSEMBLY DRAWING Nr Bezeichnung Key Description 1 Spezialinbusschrauben 1 Fix screw 2 Ventilatorrad 2 Fan blower 3 Halbschale Ventilatorgehäuse 3 Fan enclosure 4 Thermostat 4 Thermostat 5 Motorhalterung 5 Motor mounting bracket 6 Gummifederung Motor 6 Motor rubber 7 Motor 7 Motor 8 Steuerplatine...
  • Page 7 AIR-WOLF GmbH Waschraum- und Hygienetechnik Unterhachinger Straße 75 D-81737 München Telefon +49 (89) 420790 -10 Telefax +49 (89) 420790 -70 air-wolf@air-wolf.de www.air-wolf.de Ein Unternehmen der Wolf-Gruppe WARUM PRODUKTE VON AIR-WOLF? „Es gibt kaum etwas auf dieser Welt, das nicht irgend jemand ein wenig schlechter machen und etwas billiger verkaufen könnte, und die Menschen, die sich nur am Preis orientieren, werden die ge- rechte Beute solcher Machenschaften.
