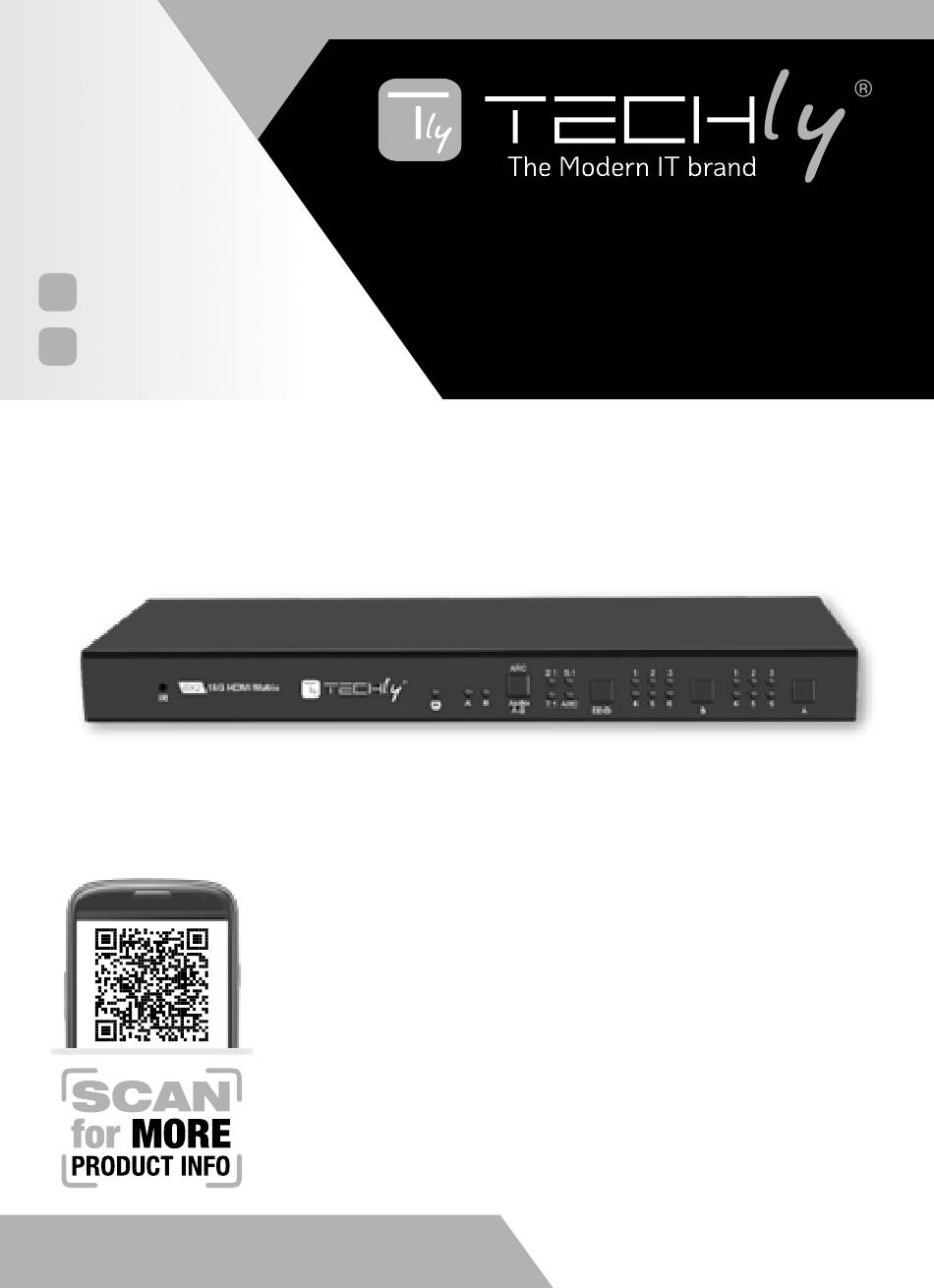

- Page 1 MATRIX HDMI 6x2 User’s Manual 18GBPS (4:4:4) Manuale d’istruzione P/N: IDATA HDMI-H62V 8059018369526 WWW.TECHLY.COM...
- Page 2 • Supports up to 4Kx2K@60HZ with 8bit YcbCR 4:4:4, bandwidth up to 18 Gbps. • Supports LPCM, Dolby TrueHD, and DTS-HD Master Audio. • Supports deep color 36 bit. • Supports remote control. • Supports RS232. • The output B supports ARC function. WWW.TECHLY.COM...
-
Page 3: Specifications
HDCP Compliance HDCP 2.2 Max transmission bandwidth 600MHz Max baud rate 18Gbps Input/Output TMDS signal 0.5~1.5Volts p-p Input/Output DDC signal 5Volts p-p (TTL) Input cable distance ≤5m AWG24 HDMI standard cable Output cable distance ≤5m AWG24 HDMI standard cable WWW.TECHLY.COM... - Page 4 EDID Key: to switch 2.1/5.1/7.1 A (1- 6): 1-6 input led status light when output from A A key: HDMI A output switch key B (1- 6):1-6 input led status light when output from B B key: HDMI B output switch key WWW.TECHLY.COM...
- Page 5 SPDIF: SPDIF optical output interface : 3.5mm audio signal output PACKAGE • HDMI Matrix x 1PC • 5V2A Power Adaptor x 1PC • Operation Manual x 1PC • Remote Controller x 1PC • RS232 cable x 1PC WWW.TECHLY.COM...
-
Page 6: Connection Diagram
EN-6 MATRIX HDMI 6x2 18GBPS (4:4:4) CONNECTION DIAGRAM RS-232 Command: • Baudrate: 9600 • Data width: 8bit • Parity: none • Stop: 1bit WWW.TECHLY.COM... - Page 7 The second 01 mean the input port number, it should be 1~4. Edid set command package length is 13byte: [0xa5+0x5b+0x03+0x02+Edid index(1~15)+0x00+input port(1~4)+0x00 +0x00+0x00+0x00+0x00+checksum] Means: set edid mode to one input port [0xa5+0x5b+0x03+0x01+Edid index(1~15)+0x00+0x00+0x00+0x00+0x00 +0x00+0x00+checksum] Means: set edid mode to all input port WWW.TECHLY.COM...
- Page 8 Send package: A5 5B 01 05 01 00 FF 00 00 00 00 00 FA Receive package: The 01 mean the output port number, it should be 1~4. The FF mean this port’s HPD is LOW, if 00 mean HIGH. WWW.TECHLY.COM...
- Page 9 Send package: A5 5B 01 0B 00 00 00 00 00 00 00 00 F4 A5 5B 01 0B 00 00 FF 00 00 00 00 00 F5 Receive package: The FF mean Beep off, if 00 mean Beep on. WWW.TECHLY.COM...
-
Page 10: Prescrizioni Di Sicurezza
#define IR_KEY_OUTPUT_2_NEXT 0x48 #define IR_KEY_OUTPUT_3_FROM_1 0x5e #define IR_KEY_OUTPUT_3_FROM_2 0x06 #define IR_KEY_OUTPUT_3_FROM_3 0x05 #define IR_KEY_OUTPUT_3_FROM_4 0x03 #define IR_KEY_OUTPUT_3_PRE 0x07 #define IR_KEY_OUTPUT_3_NEXT 0x40 #define IR_KEY_OUTPUT_4_FROM_1 0x18 #define IR_KEY_OUTPUT_4_FROM_2 0x44 #define IR_KEY_OUTPUT_4_FROM_3 0x0f #define IR_KEY_OUTPUT_4_FROM_4 0x51 #define IR_KEY_OUTPUT_4_PRE 0x1E #define IR_KEY_OUTPUT_4_NEXT 0x0E WWW.TECHLY.COM... -
Page 11: Safety Indications
Do not install the product close to openings of air conditioners, or at places with an excessive amount of dust or smoke. Keeps distance from flammable and explosive devices. • Do not install the product at places subject to vibration, or oscillation. WWW.TECHLY.COM... - Page 12 There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to ® the basic European standards and directives.
- Page 13 • Supporta fino a 4Kx2K@60HZ con YcbCR 4:4:4 a 8 bit, larghezza di banda fino a 18 Gbps. • Supporta LPCM, Dolby TrueHD e DTS-HD Master Audio. • Supporta profondità colore a 36 bit. • Supporta il controllo remoto. • Supporta RS232. • L’uscita B supporta la funzione ARC. WWW.TECHLY.COM...
- Page 14 Velocità di trasmissione massima 18 Gbps Segnale TMDS di ingresso/uscita 0,5~1,5 Volt p-p Segnale DDC di ingresso/uscita 5 Volt p-p (TTL) Distanza del cavo di ingresso ≤5m Cavo standard HDMI AWG24 Distanza del cavo di uscita ≤5m Cavo standard HDMI AWG24 WWW.TECHLY.COM...
- Page 15 A (1- 6): indicatore di stato ingresso 1-6 quando in uscita da A Un tasto: tasto interruttore uscita HDMI A B (1- 6): indicatore di stato ingresso 1-6 quando in uscita da B Tasto B: tasto interruttore uscita HDMI B WWW.TECHLY.COM...
-
Page 16: Contenuto Della Confezione
: Uscita audio 3,5 mm CONTENUTO DELLA CONFEZIONE • Matrice HDMI x 1 PZ • Adattatore di alimentazione 5V2A x 1 PZ • Manuale operativo x 1 PZ • Telecomando x 1 PC • Cavo RS232 x 1 PZ WWW.TECHLY.COM... -
Page 17: Schema Di Collegamento
IT-17 MATRICE HDMI 6x2 18 GBPS (4:4:4) SCHEMA DI COLLEGAMENTO Comando RS-232: • Baudrate: 9600 • Larghezza dati: 8 bit • Parità: nessuna • Interruzione: 1 bit WWW.TECHLY.COM... - Page 18 La lunghezza del pacchetto comandi Edid è 13 byte: [0xa5+0x5b+0x03+0x02+indice Edid(1~15) +0x00+porta di ingresso(1~4) +0x00+0x00+0x00+0x00+0x00+checksum] Significato: imposta la modalità di modifica su una porta di ingresso [0xa5+0x5b+0x03+0x01+indice Edid(1~15)+0x00+0x00+0x00+0x00+0x00+0x00+0x00+checksum] Significa: impostare la modalità di modifica su tutte le porte di ingresso WWW.TECHLY.COM...
- Page 19 A5 5B 01 05 01 00 FF 00 00 00 00 00 FA Ricevi pacchetto: Lo 01 indica il numero della porta di uscita, dovrebbe essere compreso tra 1~4. La FF indica che l’HPD di questa porta è BASSO, se 00 indica ALTO. WWW.TECHLY.COM...
- Page 20 A5 5B 01 0B 00 00 00 00 00 00 00 00 F4 A5 5B 01 0B 00 00 FF 00 00 00 00 00 F5 Ricevi pacchetto: La FF indica il cicalino spento, se 00 indica il cicalino attivo. WWW.TECHLY.COM...
- Page 21 #define IR_KEY_OUTPUT_2_NEXT 0x48 #define IR_KEY_OUTPUT_3_FROM_1 0x5e #define IR_KEY_OUTPUT_3_FROM_2 0x06 #define IR_KEY_OUTPUT_3_FROM_3 0x05 #define IR_KEY_OUTPUT_3_FROM_4 0x03 #define IR_KEY_OUTPUT_3_PRE 0x07 #define IR_KEY_OUTPUT_3_NEXT 0x40 #define IR_KEY_OUTPUT_4_FROM_1 0x18 #define IR_KEY_OUTPUT_4_FROM_2 0x44 #define IR_KEY_OUTPUT_4_FROM_3 0x0f #define IR_KEY_OUTPUT_4_FROM_4 0x51 #define IR_KEY_OUTPUT_4_PRE 0x1E #define IR_KEY_OUTPUT_4_NEXT 0x0E WWW.TECHLY.COM...
- Page 22 • Evitare di installare l’apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto distante da materiali infiammabili ed esplosivi. WWW.TECHLY.COM...
- Page 23 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle ® norme e direttive europee richieste.
- Page 24 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
