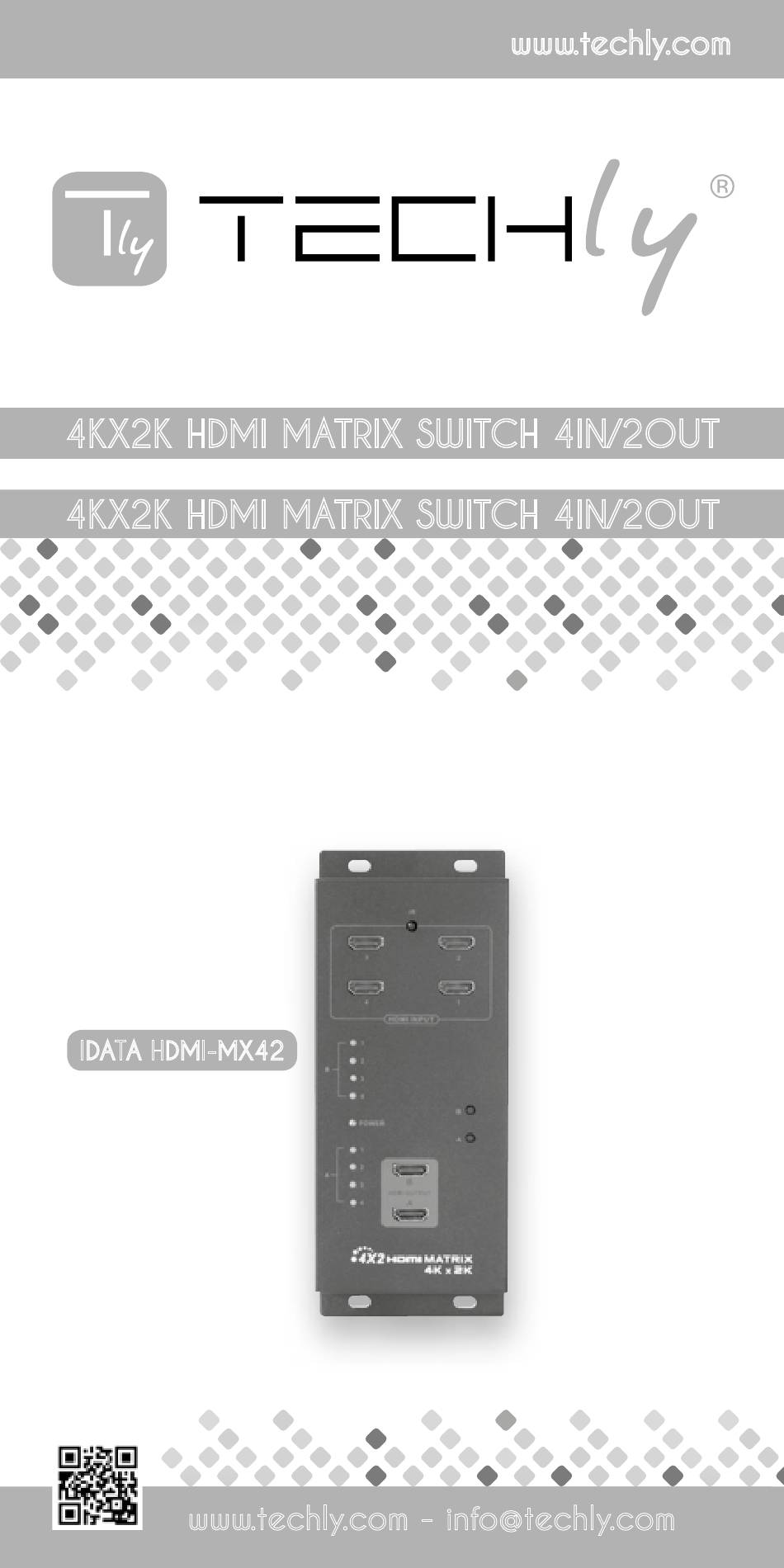

- Page 1 4Kx2K HDMI MATRIx SWITCH 4In/2ouT 4Kx2K HDMI MATRIx SWITCH 4In/2ouT Manuale d’istruzione User’s manual IDATA HDMI-Mx42 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
4K HDMI MATRIX SWITCH 4in/2out 4Kx2K HDMI MATRIx SWITCH 4In/2oUT Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
4K HDMI MATRIX SWITCH 4in/2out movimento ed evitare danni. • Non collegare o scollegare i cavi di rete quando la periferica è in uso. • Tenere lontano il prodotto da ambienti che presentano elevati campi magnetici. • Alimentatore: DC 5V, utilizzare solo l’alimentatore fornito nella confezione. -
Page 4: Requisiti D'installazione
4K HDMI MATRIX SWITCH 4in/2out REqUISITI D’InSTALLAZIonE 1. HDTV o altro monitor con porta di ingresso HDMI 2. Sorgente video HDMI, come per esempio DVD, PS3, STB, PC, ecc 3. Cavo HDMI High Speed (in grado di supportare 4Kx2K) SCHEMA InSTALLAZIonE TV-Box TV-Box Game Box Game Box Laptop Laptop HDMI Display HDMI Display HDMI Display HDMI Display nota 1. Si richiede che la sorgente HDMI (DVD, STP, ecc), il cavo HDMI e lo schermo siano tutti in grado di supportare la risoluzione 4Kx2K se l'utente necessita di un segnale in uscita 4Kx2K. 2. Non collegare o scollegare il cavo HDMI o altri cavi quando il dispositivo è... - Page 5 4K HDMI MATRIX SWITCH 4in/2out InFoRMAZIonI DI FUnZIonAMEnTo 1. Collegare le sorgenti HDMI con gli ingressi HDMI di questo prodotto usando i cavi HDMI. Game Box Game Box Input Input Laptop Laptop Game Box Game Box Input Input Laptop Laptop TV-Box TV-Box Game Box Game Box Laptop Laptop...
- Page 6 4K HDMI MATRIX SWITCH 4in/2out White White Coaxial（SPDIF) Coaxial（SPDIF) 4. Alimentare il prodotto e questo inizia a lavorare. White White Black Black Coaxial（SPDIF) Coaxial（SPDIF) Black Black 5. Utilizzare il telecomando o il tasto sul prodotto per selezionare la sorgente desiderata per l’ingresso. 6. Gli utenti possono collegare l’estensione del ricevitore IR al prodotto e commutare il segnale in ingresso tramite il telecomando nel caso in cui questo prodotto venga installato all’interno di un armadio.
-
Page 7: Soluzione Dei Problemi
4K HDMI MATRIX SWITCH 4in/2out SoLUZIonE DEI PRobLEMI q1: Nessuna immagine in uscita. A: Verificare e assicurarsi che tutte le periferiche e i cavi siano connessi correttamente. b: Verificare e assicurarsi che lo schermo HDMI sia impostato sul corretto canale. C: Verificare che l’indicatore led corrispondente all’uscita relativa sia illuminato. - Page 8 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 9: Important Safety Instruction
4K 4in/2out HDMI MATRIx SWITCH 4Kx2K 4In/2oUT HDMI MATRIx SWITCH Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 10: Package Contents
4K 4in/2out HDMI MATRIX SWITCH • Don't plug and unplug the cables when the device is working. • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. Make sure the specification matched if using 3rd party DC adapters InTRoDUCTIon This 4x2 HDMI Matrix Switch is with 4 HDMI inputs and 2 HDMI outputs. It is a true matrix and can distribute any one of 4 sources to either of 2 displays, and can work as a splitter to show the same source on 2 displays simultaneously. Analog R/L audio and digital SPDIF audio can be extracted from HDMI signal. It supports 3D HDMI and HDMI1.4 (4kx2K). -
Page 11: Installation Steps
4K 4in/2out HDMI MATRIx SWITCH InSTALLATIon STEPS TV-Box TV-Box Game Box Game Box Laptop Laptop HDMI Display HDMI Display HDMI Display HDMI Display note 1. It requires that HDMI source (DVD, STP, etc.), HDMI cable and output display device all can support 4Kx2K resolution if users need to output 4Kx2K signal. -
Page 12: Operation Notes
4K 4in/2out HDMI MATRIX SWITCH oPERATIon noTES 1. Connect HDMI source devices and this product HDMI inputs with HDMI cables. Game Box Game Box Input Input Laptop Laptop Game Box Game Box Input Input Laptop Laptop TV-Box TV-Box Game Box Game Box Laptop Laptop TV-Box TV-Box Game Box Game Box Laptop Laptop 2. Connect this product output to HDMI displays with HDMI cables... - Page 13 4K 4in/2out HDMI MATRIx SWITCH White White Coaxial（SPDIF) Coaxial（SPDIF) 4. Power product on and it starts working. Black Black White White Coaxial（SPDIF) Coaxial（SPDIF) Black Black 5. Use remote control or the button on product to select any of the source devices as input. 6. Users can connect IR extension receiver to this product and switch the input signal by remote control while installing this product into a equipment cabinet. White White Coaxial（SPDIF) Coaxial（SPDIF) lack lack Extend Signal Extend Signal...
-
Page 14: Troubleshooting
4K 4in/2out HDMI MATRIX SWITCH TRoUbLE SHooTInG Q1: No image output? A: Check and make sure all the devices and cables are connected well. B: Check and make sure the HDMI display has been set up the right channel. C: Check if the matched output indicator led lights on. D: Check if source device output HDMI signal correctly (if it is PC or laptop, needs to be set as mirror or extend output). Q2: Output is unstable, splash screen, snowflakes or audio stuck? A: Check and make sure all the devices and cables are connected well. B: If need to transfer 4Kx2K signal, please use the HDMI cable supported 4Kx2K. SPECIFICATIon Power supply DC5V / 2A Input ports HDMI x 4 output ports... - Page 15 It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives.
- Page 16 www.techly.com...
