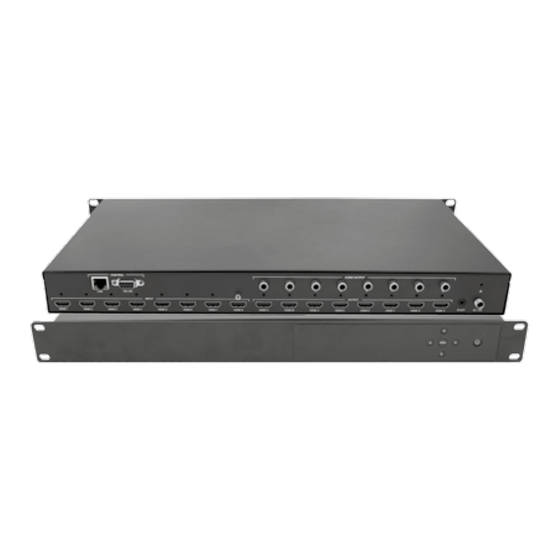

8x8 hdmi matrix 4k@60hz yuv 4:4:4 18gbps
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

User's Manual
EN
Manuale d'istruzione
IT
P/N: IDATA HDMI-MXB88
8051128107739
8X8 HDMI MATRIX
4K@60HZ YUV 4:4:4
WWW.TECHLY.COM
18GBPS

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IDATA HDMI-MXB88 and is the answer not in the manual?

Questions and answers

Related Manuals for Techly IDATA HDMI-MXB88

Summary of Contents for Techly IDATA HDMI-MXB88

  • Page 1 User's Manual 8X8 HDMI MATRIX 4K@60HZ YUV 4:4:4 Manuale d’istruzione 18GBPS P/N: IDATA HDMI-MXB88 8051128107739 WWW.TECHLY.COM...

  • Page 2: Table Of Contents

    The 8x8 HDMI Matrix supports the transmission of video (up to 4K2K@60Hz YUV 4:4:4, 18Gbps, HDCP 2.2) and multi-channel digital audio from 8 HDMI sources to 8 HDMI displays. Audio de-embedded is supported from 8 HDMI output ports. Control is via button, IR remote, Web GUI and ASCII command. WWW.TECHLY.COM...

  • Page 3: Features

    Up to 4K2K@50/60Hz (YUV 4:4:4), 4K2K@30Hz, Video Resolutions 1080p@120Hz, and 1080p 3D@60Hz Color Depth 8-bit, 10-bit, 12-bit Color Space RGB, YCbCr 4:4:4, YCbCr 4:2:2 LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, HDMI Audio Formats Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X Audio Formats PCM2.0, 32K/44.1K/48K/88.2K/96K/192K, 16/20/24bit WWW.TECHLY.COM...

  • Page 4: Operation Controls And Functions

    8x Coaxial Audio [RCA] Mechanical Housing Metal Enclosure Color Black Dimensions 483mm (W)×253mm (D)×44.5mm (H) Weight 3.35kg Input: AC100~240V 50/60Hz, Output: DC12V/3A Power Supply (US/EU standards, CE/FCC/UL certified) Power Consumption 26.5W (max) Operating Temperature 0°C ~ 40°C / 32°F ~ 104°F Storage Temperature -20°C ~ 60°C / -4°F ~ 140°F Relative Humidity 20~90% RH (non-condensing) 5. oPeraTIon conTrolS and funcTIonS 5.1 front Panel WWW.TECHLY.COM...
  • Page 5 7. Factory Reset: Press the ‘Right’ button to setting factory reset status, then press the ‘Right’ button to confirm this operation or the ‘Left’ button to quit this operation. Long press this button to power on/off device. The LED Power and will illuminate in green when the device is power on and Power LED show in red when this device is standby. WWW.TECHLY.COM...
  • Page 6 4K*2K@60 2.0 CH 4K*2K@60 5.1 CH 4K*2K@60 7.1 CH Copy HDMI Out A Copy HDMI Out B Copy HDMI Out C Copy HDMI Out D Copy HDMI Out E Copy HDMI Out F Copy HDMI Out G Copy HDMI Out H WWW.TECHLY.COM...

  • Page 7: Rear Panel

    IR signal. Plug the 12V/3A adapter to AC wall outlet for power DC 12V supply. LAN: connects to an active Ethernet link by an RJ-45 cable. CONTROL RS-232: Connect to a PC or control system by DSub 9-pin cable to control the matrix with RS- 232 commands. Connect to audio amplifiers or speakers. The AUDIO OUTPUT audio is from extract HDMI output port signal. Connect the GND port to the ground. WWW.TECHLY.COM...

  • Page 8: Ir Remote

    “Menu” button to enter function page. Then press “Up” or “Down” button to select function. When select the “View IP” function, then press the “Right” button to check current IP address and DHCP status. At this moment, you can get current IP address. WWW.TECHLY.COM...
  • Page 9 8X8 HDMI MATRIX EN - 9 4K@60HZ YUV 4:4:4 18GBPS Step 1: The LAN port connects directly PC with an UTP cable. Step 2: On the PC, go to control Panel > network and Internet > network connections > local area connections, right click on it, choose Propertiers. Double click Internet Protocol Version 4 (TCP/IPv4) WWW.TECHLY.COM...
  • Page 10 4K@60HZ YUV 4:4:4 18GBPS Choose “Use the following IP address”, for instance, input 192.168.1.200 as IP address, 255.255.255.0 as Subnet mask, and then click on OK, click on OK again. note: The IP address of the computer and matrix should be in the same network segment. As the matrix’s IP address is 192.168.1.100, the computer’s IP should be 192.168.1.X (X contains 1~255 except 100). Step 3. Input the IP address from front panel into a browser on the PC to enter Web GUI page, The pages like below. WWW.TECHLY.COM...
  • Page 11 ➀ Click this button to check current the Matrix connection status. ➁ Display currently the Matrix input and output port status. The “yes” have connected input or output source and “no” represent not connection. ➂ Power switch. The Matrix will work when open this switch. Otherwise, the Matrix will standby. ➃ Beep switch. Open this switch, press the Matrix on-panel button will have voice. Close this switch, it will mute. ➄ Click this button will reboot device. ➅ Click this button will set it to factory reset. WWW.TECHLY.COM...
  • Page 12 ➀ Select EDID mode to input source, then click “Set” button. ➁ Copy EDID from output display to input source, then click “Set” button. ➂ Open EDID file to input source. ➃ Display the input source EDID mode status. WWW.TECHLY.COM...
  • Page 13 DHCP switch: If the DHCP switch has been closed, user can set IP, Subnet, Gateway and Mac address. In this moment, click the “Save Changes” button to save current status information. (Note: If user have set a new IP address and click the “Save Changes” button. At this moment, user have changed the IP address.) Net Status button: Click this button will refresh currently network configuration information to display in Status Log. ➁ Status Log: Display the Net configuration information. ➂ Clear button: Clear the Status Log information. WWW.TECHLY.COM...

  • Page 14: Ascii Control Command

    DB9 transfer USB male head serial cable. The RS-232 head of the serial cable is connected the RS-232 control port with DB 9 at the rear of the Matrix, and the USB head of the serial cable is connected a PC. Open any of a Serial Command tool on PC such as “Docklight” to send command to control the Matrix. The fellowing is shown RS-232 pin’s definition and connection way. WWW.TECHLY.COM...
  • Page 15 EN - 15 4K@60HZ YUV 4:4:4 18GBPS PIn’S defInITIon SIgnal deScrIPTIon Data Carry Detect Serial In or Receiver Data SOUT Serial Out or Transmit Data Data Terminal Ready Ground Data Set Ready Request To Send Clear To Send Ring Indicate Double click the “Docklight” shortcut icon. Please see the following picture 1. WWW.TECHLY.COM...
  • Page 16 8X8 HDMI MATRIX EN - 16 4K@60HZ YUV 4:4:4 18GBPS You will see the following page. Click the “COM” area, there will be a “Project Settings” page. Choose the COM port to connect the software, and you need to setting the Baud Rate, Data Bits, Parity,Stop Bits and then click the “OK” button. Please see the following page. WWW.TECHLY.COM...
  • Page 17 2”, you can explain sequence definition. At “label 3”, you need to choose the sequence mode. At “label 4”, you can input the RS-232 command of the product. Then click the “OK” button. Finally, you need to click “label 5” button to send the command. WWW.TECHLY.COM...
  • Page 18 Restore the default EDID (1080P 2) to each s edid default! edid default input port IN1: 1080p,Stereo r edid x! Get the Edid state of the x input port Audio 2.0 IN1: 1080p,Stereo r edid all! Query the EDID status of all ports Audio 2.0 WWW.TECHLY.COM...
  • Page 19 Set up network module using static IP ip mode static s dhcp on! Set up network modules using dynamic IP ip mode DHCP r dhcp! Get the Dhcp status of the network module a ip mode DHCP s ip addr a.b.c.d! Set the IP address of the network board a.b.c.d s mac addr a-b-c- Set the MAC address of the network board a-b-c-d-e-f d-e-f! s subnet a.b.c.d! Setting subnet mask of network module a.b.c.d s gateway a.b.c.d! Set up network module gateway a.b.c.d WWW.TECHLY.COM...
  • Page 20 Get the name of the network module a ******* <CR> note: In this table, you can send “RS-232 Commands” to control the product in any serial command tool. The “Function description” will explain function about the command. The “Feedback” will display whether the command sends success and feedback the information you need to. WWW.TECHLY.COM...

  • Page 21: Application Example

    EN - 21 4K@60HZ YUV 4:4:4 18GBPS 9. aPPlIcaTIon exaMPle 10. faQ 1. Q: Does this product require an HDMI line length for the connection interface? A: According to HDMI line length test, HDMI input / output with 4K2K@60Hz YUV 4:4:4 is the longest line length up to 16.4ft / 5m. The use of “Premium High Speed HDMI” cable is highly recommended. WWW.TECHLY.COM...

  • Page 22: Safety Precautions

    Maintenance: Clean only with a dry cloth. Do not use cleaning solvents or abrasives. Warranty: No guarantee or liability can be accepted for any changes and modifications of the product or damage caused due to incorrect use of this product. This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products. With the CE sign, Techly ensures that the product is conformed to the basic European ® standards and directives. WWW.TECHLY.COM WWW.TECHLY.COM...

  • Page 23: Introduzione

    4: 4: 4, 18Gbps, HDCP 2.2) e audio digitale multicanale da 8 sorgenti HDMI a 8 display HDMI. L’audio scorporato è supportato da 8 porte di uscita HDMI. Il controllo avviene tramite pulsante, telecomando IR, GUI Web e comando ASCII. WWW.TECHLY.COM WWW.TECHLY.COM...

  • Page 24: Caratteristiche

    18 Gbps Fino a 4K2K@50/60Hz (YUV 4:4:4), 4K2K@30Hz, Risoluzioni video 1080p@120Hz, e 1080p 3D@60Hz Profondità colore 8-bit, 10-bit, 12-bit Spazio colore RGB, YCbCr 4:4:4, YCbCr 4:2:2 LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Formati audio HDMI Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos,DTS:X Formati audio PCM2.0, 2K/44.1K/48K/88.2K/96K/192K, 16/20/24bit WWW.TECHLY.COM...

  • Page 25: Funzioni Di Controllo E Funzionamento

    8x Audio coassiale [RCA] Informazioni meccaniche Alloggiamento Metallico Colore Nero Dimensioni 483mm (L)×253mm (P)×44.5mm (A) Peso 3.35 kg Alimentazione Ingresso: AC100~240V 50/60Hz, Uscita: DC12V/3A Consumo 26.5W (max) Temperatura operativa 0°C ~ 40°C / 32°F ~ 104°F Temperatura di -20°C ~ 60°C / -4°F ~ 140°F stoccaggio Umidità relativa 20~90% RH (senza condensa) 5. funzIonI dI conTrollo e funzIonaMenTo 5.1 Pannello frontale WWW.TECHLY.COM...
  • Page 26 “Destra” per confermare questa operazione o il pulsante “Sinistra” per uscire da questa operazione. Alimentazione Tenere premuto questo tasto per accendere o spegnere il e Led di dispositivo. Il LED si illumina in verde quando il dispositivo è alimentazione acceso e si illumina in rosso quando il dispositivo è in standby. WWW.TECHLY.COM...
  • Page 27 4K*2K@60 2.0 CH 4K*2K@60 5.1 CH 4K*2K@60 7.1 CH Copia HDMI Out A Copia HDMI Out B Copia HDMI Out C Copia HDMI Out D Copia HDMI Out E Copia HDMI Out F Copia HDMI Out G Copia HDMI Out H WWW.TECHLY.COM...

  • Page 28: Pannello Posteriore

    RS-232: Permette di collegare un PC o un altro sistema di controllo tramite un cavo seriale D-SUB 9pin per gestire la matrice tramite i comandi RS-232 Per collegare le casse acustiche o l’amplificatore. Il AUDIO OUTPUT segnale audio è estratto dal segnale HDMI in uscita Collega la porta GND alla terra WWW.TECHLY.COM...

  • Page 29: Telecomando

    Si può ottenere l’indirizzo IP del Matrix tramite il pulsante sul pannello. Sul display OLED iniziale, è possibile premere il pulsante “Menu” per accedere alla pagina delle funzioni. Quindi premere il tasto “Su” o “Giù” per selezionare la funzione. Quando si seleziona la funzione “Visualizza IP”, premere il pulsante “Destra” per verificare l’indirizzo IP corrente e lo stato DHCP. In questo momento, si può ottenere l’indirizzo IP corrente. WWW.TECHLY.COM...
  • Page 30 8X8 HDMI MATRIX IT - 30 4K@60HZ YUV 4:4:4 18GBPS Passo 1: collegare la porta LAN direttamente al PC utilizzando un cavo UTP. Passo 2: Sul PC, andare su Pannello di controllo> rete e Internet> connessioni di rete> connessioni locali, cliccarci sopra con il tasto destro, scegliere Proprietà. Fare doppio click su Internet Protocol Version 4 (TCP/IPv4) WWW.TECHLY.COM...
  • Page 31 IP, 255.255.255.0 come maschera di sottorete, quindi fare clic su OK, quindi fare nuovamente clic su OK. nota: l’indirizzo IP del computer e della matrice deve essere nello stesso segmento di rete. Poiché l’indirizzo IP della matrice è 192.168.1.100, l’IP del computer deve essere 192.168.1.X (X contiene un numero tra 1 e 255 eccetto 100). Passaggio 3. Inserire l’indirizzo IP visualizzato sul pannello frontale in un browser del PC per accedere alla pagina Web GUI, la pagina è come questa: WWW.TECHLY.COM...
  • Page 32 Matrix rimane in standby. ➃ Segnale acustico. Aprendo questo interruttore se si preme il tasto sul pannello del Matrix si udirà un segnale acustico. Chiudendo questo interruttore non si otterrà alcun segnale acustico. ➄ Premere questo tasto per riavviare il dispositivo. ➅ Premendo questo tasto si ripristina l’impostazione di fabbrica. WWW.TECHLY.COM...
  • Page 33 8X8 HDMI MATRIX IT - 33 4K@60HZ YUV 4:4:4 18GBPS PagIna MaTrIx ➀ È necessario cliccare sull’area verde e quindi scegliere una sorgente di ingresso per la porta OUTPUT A. (Le altre porte OUTPUT hanno una funzione simile a quella di Tab ➀.) PagIna edId ➀ Selezionare la modalità EDID per inserire la sorgente, quindi fare clic sul pulsante “Imposta”. ➁ Copiare l’EDID dal display di uscita alla sorgente di ingresso, quindi fare clic sul pulsante “Set”. ➂ Aprire il file EDID alla sorgente di ingresso. ➃ Visualizza lo stato della modalità EDID della sorgente di ingresso. WWW.TECHLY.COM...
  • Page 34 Pulsante Stato rete: fare clic su questo pulsante per aggiornare le informazioni di configurazione della rete correntemente visualizzate nel Registro di stat ➁ Registro di stato: visualizza le informazioni di configurazione della rete. ➂ Pulsante Cancella: cancella le informazioni del registro di stato. WWW.TECHLY.COM...

  • Page 35: Comando Di Controllo Ascii

    9 presente sul retro del Matrix e la testa USB del cavo seriale è collegata al PC. Aprire qualsiasi strumento di comando seriale sul PC come “Docklight” per inviare comandi per il controllo del Matrix. Il disegno seguente mostra la definizione dei pin del connettore RS232 e la modalità di connessione. WWW.TECHLY.COM...
  • Page 36 Serial In or Receiver Data SOUT Serial Out or Receiver Data Data Terminal Ready Ground Data Set Ready Request To Send Clear To Send Ring Indicate Fare doppio clic sull’icona di collegamento “Docklight”. Si prega di vedere la seguente immagine 1. WWW.TECHLY.COM...
  • Page 37 8X8 HDMI MATRIX IT - 37 4K@60HZ YUV 4:4:4 18GBPS Vedrete la seguente pagina Fare clic nell’area “COM”, ci sarà una pagina “Impostazioni progetto”. Scegliere la porta COM per collegare il software, e impostare Baud Rate, Data Bits, Parity, Stop Bits e quindi fare clic sul pulsante “OK”. Si prega di consultare la seguente pagina. WWW.TECHLY.COM...
  • Page 38 Ottieni lo stato dell’interruttore corrispondente r out 1! AV x -> x tra la porta di uscita x e la porta di ingresso s ptp! Uno a uno tra i canali di input e output WWW.TECHLY.COM...
  • Page 39 Gestione automatica HDCP delle porte di s all hdcp auto! all out hdcp auto uscita r hdcp in x! Ottieni lo stato HDCP della porta di ingresso x a hdcp in WWW.TECHLY.COM...
  • Page 40 Imposta il MAC address della scheda di rete a-b-c-d-e-f d-e-f! s subnet a.b.c.d! Configura la subnet mask del modulo di rete a.b.c.d s gateway a.b.c.d! Configura il gateway del modulo di rete a.b.c.d s port 8000! Imposta porta di controllo a 8000 8000 WWW.TECHLY.COM...
  • Page 41 Imposta il nome del modulo di rete ******* r net name! Ottieni il nome del modulo di rete a ******* <CR> nota: in questa tabella, è possibile inviare “Comandi RS-232” per controllare il prodotto in qualsiasi strumento di comando seriale. La “Descrizione della funzione” spiegherà la funzione relativa al comando. Il “Feedback” mostrerà se il comando invia successo e feedback le informazioni necessarie. WWW.TECHLY.COM...

  • Page 42: Esempio Di Applicazione

    4K@60HZ YUV 4:4:4 18GBPS 9. eSeMPIo dI aPPlIcazIone 10. faQ 1. D: Questo prodotto richiede una lunghezza dei cavi HDMI per l’interfaccia di connessione? A: In base al test della lunghezza dei cavi HDMI, l’ingresso / uscita HDMI con 4K2K a 60Hz YUV 4: 4: 4 si richiede una lunghezza massima del cavo di 5 m. L’uso del cavo “Premium High Speed HDMI” è altamente raccomandato. WWW.TECHLY.COM...

  • Page 43: Precauzioni Di Sicurezza

    Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive ® europee richieste.
  • Page 44 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
