Mini ricevitore autoapprendimento, gestisce codici standard da 12 a 64 bit e rolling HCS©
Mini receiver with self-learning, it manages standard codes from 12 till 64 and rolling HCS©
IT-GB-_RX1CS_060511_VXX02

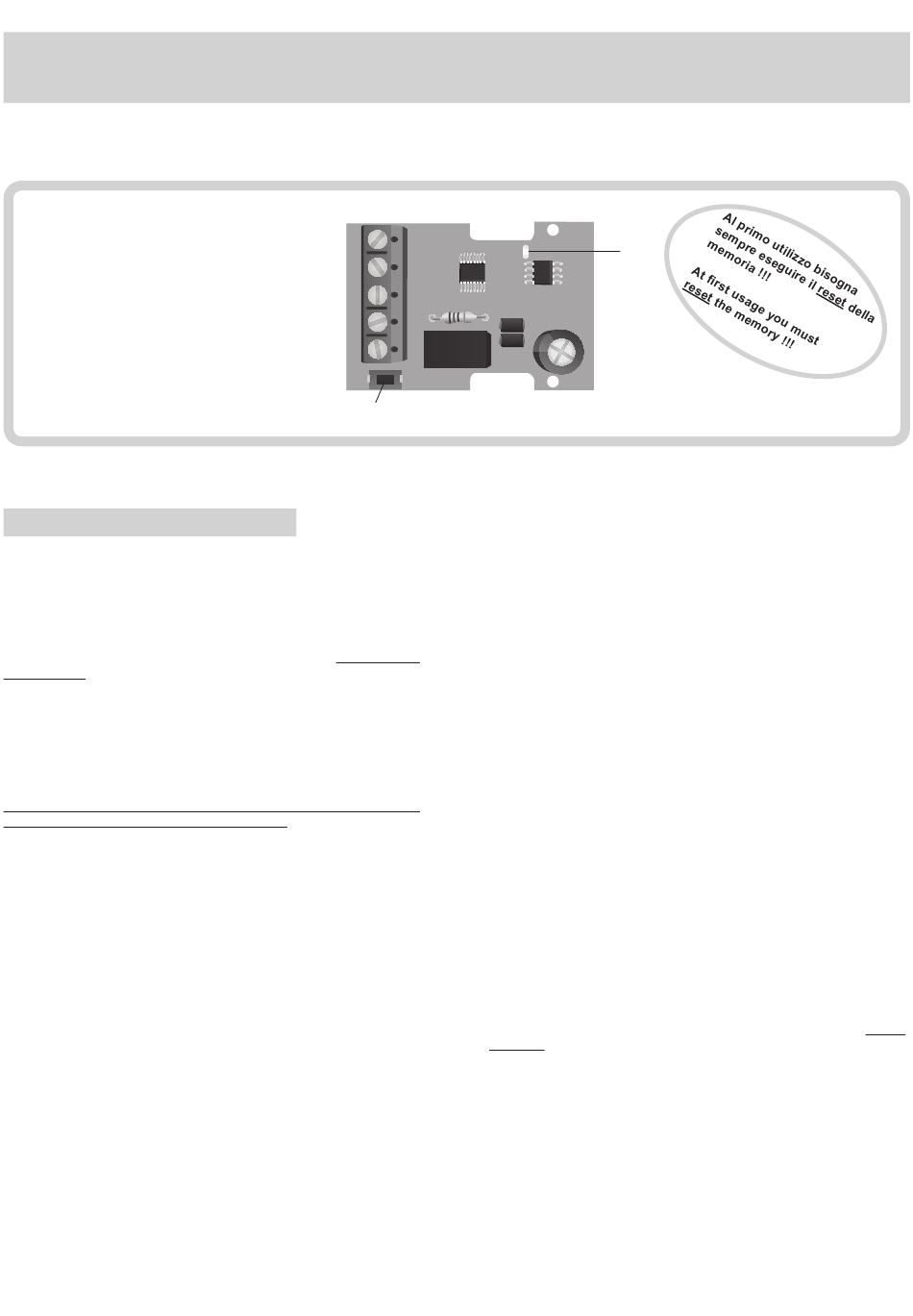

+ ALIMENTAZ. / + POWER SUPPLY
USCITA RELE' / RELAY EXIT
IT
Ricevitore
COLLEGAMENTO DEL RICEVITORE.
►
ALIMENTAZIONE (2 e 3). Il ricevitore può essere alimentato da 12 a
24 volt sia in corrente continua che in corrente alternata. Se si utilizza
la corrente continua deve essere rispettata la polarità (il positivo sul
morsetto n° 3).
ANTENNA (1 e 2). L'antenna deve essere collegata con il positivo
(anima) sul morsetto n° 1 e il negativo (calza) sul morsetto n° 2.
Se si utilizza solamente un fi lo (17cm per freq. 433.92 Mhz), questo va
collegato al morsetto n° 1.
USCITA. L'uscita del contatto relè normalmente aperto si trova sui
morsetti 4 e 5.
Si raccomanda di non collegare tali contatti alle alte tensioni ed assicurarsi
che la corrente sul contatto non superi 1 ampère.
UTILIZZO DEL RICEVITORE:
►
***AL PRIMO UTILIZZO BISOGNA OBBLIGATORIAMENTE
ESEGUIRE IL RESET DELLA MEMORIA ***
ATTENZIONE!! questa operazione cancella tutti i codici presenti
in memoria. E' necessario eseguire il reset della memoria prima di
apprendere il primo telecomando in modo che non ci siano dei codici
precedentemente appresi e non utilizzati sull'impianto,
procedura di reset:
1. Assicurarsi che l'uscita non sia attivata (contatto relè aperto).
2. Assicurarsi che il ricevitore non sia in apprendimento. Il led rosso
deve essere spento oppure deve emettere solo brevi lampeggi.
3. Tenere premuto il pulsante fi no a che il led rosso non si accende.
4. Attendere che il led rosso ritorni spento oppure lampeggiante.
GESTIONE DEL TIPO DI CODICI.
Questa ricevente è in grado di gestire i codici standard da 12 a 64 bit e i
codici rolling tipo HCS©. Il primo trasmettitore appreso determina il tipo
di codice che la ricevente deve gestire, di conseguenza i trasmettitori
successivamente appresi devono avere lo stesso tipo di codice.
Per i codici rolling è possibile attivare o disattivare il controllo delle chiavi
e del contatore rolling. Quest'ultima funzione permette cosi' di scegliere il
grado di sicurezza dell'accesso al funzionamento della ricevente.
1
+ ANTENNA
-
2
- ANTENNA
+
3
4
5
PULSANTE
BUTTON
ATTIVAZIONE / DISATTIVAZIONE CONTROLLO
►
ROLLING.
Questa procedura serve per attivare o disattivare il controllo delle chiavi
e del contatore rolling per i codici rolling. Si si attiva questo controllo,
la ricevente accetterà solamente i codici rolling con chiave proprietaria
(chiave del produttore) e controllerà il contatore rolling in modo che il
trasmettitore non possa essere copiato.
La procedura è la seguente:
1. Assicurarsi che il ricevitore abbia le uscite disattivate e che non sia
in apprendimento.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere e rilasciare il pulsante. Il led rosso lampeggia e rimane
acceso.
4. Premere e rilasciare il pulsante. Il led rosso si spegne e rimane
spento se la funzione è stata disattivata, mentre continua ad
emettere brevi lampeggi se la funzione è stata attivata.
APPRENDIMENTO DI UN TRASMETTITORE.
Per apprendere un codice di un trasmettitore procedere come segue:
1. Assicurarsi che il ricevitore abbia l'uscita non attivata.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere il tasto del trasmettitore entro 5 secondi. Se il codice
viene appreso il led rosso lampeggia velocemente. Se il led rosso
lampeggia lentamente signifi ca che la memoria codici è piena. Se il
led rosso non esegue alcun lampeggio signifi ca che il trasmettitore
non è compatibile.
FUNZIONE USCITA PASSO PASSO.
L'uscita del ricevitore può essere impostata per il funzionamento passo
passo (sempre attivata o sempre disattivata). Per attivare o disattivare
questo funzionamento è suffi ciente premere il pulsante quando l'uscita
è attivata. Se l'uscita era in funzionamento normale, verrà attivata la
funzione passo passo, mentre se tale funzione era già attiva, l'uscita
ritornerà al funzionamento normale.
CANCELLAZIONE DI UN TRASMETTITORE.
Eseguendo la procedura di seguito descritta è possibile cancellare dalla
memoria un singolo trasmettitore.
Procedura di cancellazione:
1. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
2. Premere il tasto del trasmettitore. Se questo è in memoria, il led
rosso lampeggierà per circa 3 secondi per poi ritornare allo stato
normale. Durante questo tempo premere di nuovo il pulsante.
-1-
RX1 CS
LED
