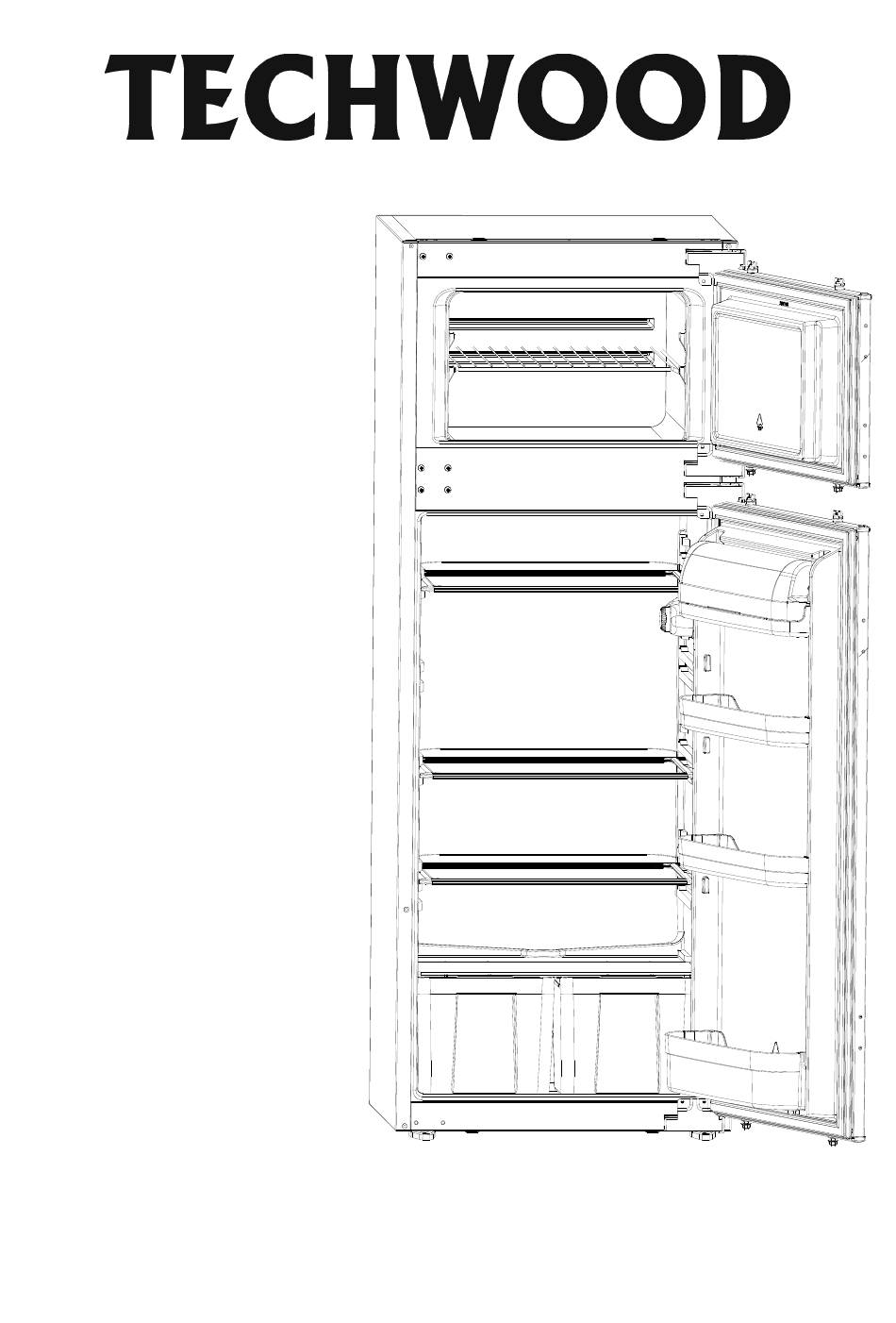

- Page 1 EINBAU-KÜHLSCHRANK Kühl - Gefrier - Kombination Bedienungsanleitung BUILT IN REFRIGERATOR Fridge - Freezer User manual KSE 2610 A+...
-
Page 3: Table Of Contents
Inhalt VOR DER INBETRIEBNAHME ..............3 Allgemeine Warnhinweise ................3 Sicherheits-Warnhinweise ................5 Aufstellung und Inbetriebnahme Ihres Kühlschranks ........6 Vor der Inbetriebnahme Ihres Kühlschranks ..........7 BEDIENUNGSANLEITUNG ............... 8 Einstellen des Thermostats ................8 Warnungen zu den Temperatureinstellungen ..........8 Zubehör ......................8 Eisschale .........................8 LIEFERUMFANG .................. -
Page 4: Vor Der Inbetriebnahme
TEIL 1. VOR DER INBETRIEBNAHME Allgemeine Warnhinweise WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen. WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen. WARNUNG: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, sofern sie nicht vom Typ sind, die vom Hersteller empfohlen sind. - Page 5 • Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden. • Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit.
-
Page 6: Sicherheits-Warnhinweise
Alte und defekte Kühlgeräte • Hat Ihr alter Kühlschrank ein Schloss, so machen Sie dieses vor der Entsorgung unbrauchbar. Andernfalls könnten sich Kinder beim Spielen in das Gerät einschließen und verunglücken. • Alte Kühl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. -
Page 7: Aufstellung Und Inbetriebnahme Ihres Kühlschranks
niemals mit nassen Händen aus- oder einstecken! • Geben Sie keine Glasflaschen oder Getränkedosen in den Gefrierteil. Flaschen oder Dosen könnten explodieren. • Geben Sie zu Ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit höherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach. -
Page 8: Vor Der Inbetriebnahme Ihres Kühlschranks
• Wenn der Kühlschrank neben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenflächen zu verhindern. • Legen Sie keine schweren Gegenstände auf das Gerät. • Reinigen Sie das Gerät gründlich, vor allem im Innenraum, bevor Sie es benutzen (siehe Reinigung und Wartung). -
Page 9: Bedienungsanleitung
TEIL 2. BEDIENUNGSANLEITUNG Einstellen des Thermostats Das Thermostat regelt automatisch die Innentemperatur der einzelnen Fächer. Wenn Sie den Regler von Position 1 auf 5 drehen, erhalten Sie tiefere Temperaturen. Thermostat-Einstellungen für Kühl- und Gefrierteil Wichtiger Hinweis: Versuchen Sie nicht, den Knopf über die Stellung 1 zu drehen. Es wird Ihr Gerät stoppen. -
Page 10: Lieferumfang
LIEFERUMFANG Lieferumfang Modell Kühlschrank Glasablagen, verstellbar Gemüse-Schubladen Türablage Eierablage Eiswürfelschale Plastikschaber Garantieunterlagen Gebrauchsanleitung Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren. DE - 9 -... -
Page 11: Speisen Richtig Einlagern
TEIL 3. SPEISEN RICHTIG EINLAGERN Kühlschrank Im Kühlschrank können frische Speisen für wenige Tage konserviert werden. • Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen. -
Page 12: Reinigung Und Wartung
• Die Lebensdauer von eingefrorenen Lebensmittel hängt von verschiedenen Faktoren ab: der Umgebungstemperatur, Thermostatposition, häufigem Türöffnen, Beschaffenheit der Lebensmittel und den Transportbedingungen vom Geschäft bis nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiten Sie niemals die angegebene Lagerzeit. • Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, daß... -
Page 13: Kühlschrank Abtauen
Kühlschrank abtauen • Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst. • Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt. -
Page 14: Wechseln Der Glühlampe
Wechseln der Glühlampe Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen: 1. Netzstecker aus der Steckdose ziehen 2. Lichtdeckel durch Drücken der seitlichen Haken entfernen. 3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W) 4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten. - Page 15 Die Gefrierraumtemperatur ist nicht ausreichend tief • Das Gerät ist überladen • Die Türen sind nicht korrekt verschlossen • Staub auf dem Kondensator • Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder Gegenstand.
-
Page 16: Tipps Zum Energiesparen
Tipps zum Energiesparen 1. Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand. 2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben. -
Page 17: Datenblatt Für Kühlgeräte
DATENBLATT FÜR KÜHLGERÄTE TECHWOOD Hersteller Gerätetyp Kühlschrank Modell KSE 2610 A+ Energieeffizienzklasse Energieverbrauch kWh / Jahr Bruttoinhalt Liter Nutzinhalt Liter Nutzinhalt Gefrierbereich Liter Nutzinhalt Kühlbereich Liter Sternkennzeichnung Lagerzeit bei Störung Min. 960 Minuten (-18 C Bis -9 Gefriervermögen kg / 24h Klimaklasse N (16°C - 32°C) -
Page 18: Innenausstattung Und Zubehörteile
TEIL 7. INNENAUSSTATTUNG UND ZUBEHÖRTEILE Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren. A) Gefrierfach 4) Glasablage 9) Butter Käse Fach B) Kühlteil 5) Glasregal 10) Butter Käse Deckel 6) Gemüsefach 11) Eierablage 1) Plastikschaber 7) Türabstellregal für Flaschen 12) Thermostat Deckel... - Page 19 Montageanleitung ! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch. ! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen. ! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein.
- Page 20 Abb. A 1445 1025 1445-1465 Abb. C Abb. B Abb. D Abb. E DE - 19 -...
- Page 21 Abb. F Abb. G Abb. H Abb. J DE - 20 -...
- Page 22 Abb. K Wechsel des Türanschlages 1. Öffnen Sie die Gerätetür nach Abbildung K. Demontieren Sie das Scharnier der oberen Tür und legen Sie die Tür auf Seite. 2. Schrauben Sie den Türbolzen aus der Oberen Tür aus und auf der gegenüberliegenden Seite wieder ein.
- Page 23 Index BEFORE USING THE APPLIANCE .........23 General warnings ..............23 Safety warnings ..............25 Installing and operating your fridge ........26 Before Using your Fridge ............27 HOW TO OPERATE THE APPLIANCE ........27 Thermostat setting ..............27 Scope of delivery ..............28 FOOD STORAGE IN THE APPLIANCE ........29 Refrigerator Compartment .............29 Freezer Compartment ............29 CLEANING AND MAINTENANCE ..........30...
- Page 24 PART 1. BEFORE USING THE APPLIANCE General warnings WARNING: Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction. WARNING: Do not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by the manufacturer.
- Page 25 • If the socket does not match the refrigerator plug, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. • This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a...
- Page 26 Old and out-of-order fridges • If your old fridge has a lock, break or remove the lock before discarding it, because children may get trapped inside it and may cause an accident. • Old fridges and freezers contain isolation material and refrigerant with CFC.
- Page 27 • When taking ice made in the freezer department, do not touch it, ice may cause ice burns and/or cuts. • Do not touch frozen goods with wet hands! Do not eat ice-cream and ice cubes immediately after you have taken them out of the freezer department! •...
- Page 28 • Install the plastic distance guide (the part with black vanes at the rear) by turning it 90° as shown in the figure to prevent the condenser from touching the wall. • Refrigerator should be placed against a wall with a free distance not exceeding 75 mm.
- Page 29 Scope of delivery Scope of delivery Model Fridge-freezer Glass shelves Crisper Door shelves Egg tray Ice cube tray Plastic scraper Warranty documents User's manual EN -28-...
- Page 30 PART 3. FOOD STORAGE IN THE APPLIANCE Refrigerator Compartment Refrigerator compartment is used for storing fresh food for few days. • Do not place food in direct contact with the rear wall of the refrigerator compartment. Leave some space around food to allow circulation of air. •...
- Page 31 • When making ice cubes, fill the ice tray with water and place in freezer compartment. After the water completely turned into ice, you can twist the tray as shown below to get the ice cube. PART 4. CLEANING AND MAINTENANCE •...
- Page 32 Defrosting Defrosting the Refrigerator compartment: • Defrosting occurs automatically in refrigerator compartment during operation; the defrost water is collected by the evaporating tray and evaporates automatically. • The evaporating tray and the defrost water drain hole should be cleaned periodically with defrost drain plug to prevent the water from collecting on the bottom of the refrigerator instead of flowing out.
- Page 33 Replacing the Light bulb When replacing the bulb of the refrigerator compartment; 1. Unplug the unit from the power supply, 2. Press the hooks on the sides of the light cover top and remove the light cover 3. Change the present light bulb with a new one of not more than 15 W. 4.
- Page 34 The appliance performs poorly; Check if; • You have overloaded the appliance, • The doors are not closed perfectly, • There are not enough ventilation ducts on the kitchen unit as mentioned in the Installation Manual. If there is noise; The cooling gas which circulates in the refrigerator circuit may make a slight noise (bubbling sound) even when the compressor is not running.
- Page 35 Tips For Saving Energy 1. Install the appliance in a coll, well vantilated room , but not in direct sunlight and not near heat source (radiator, cooker.. etc). Otherwise use an insulating plate. 2. Allow ward food and drinks to cool down outside the appliance. 3.
- Page 36 Data sheet for cooling devices TECHWOOD Manufacturer device type Fridge-freezer Model KSE 2610 A+ Energy efficiency class 1) Power consumption 2) kWh/year Gross volume Liters Net volume Liters Net volume, freezer Liters Net volume, fridge Liters Star rating 3) Preservation time in case of min.
- Page 37 PART 7. PARTS OF THE APPLIANCE AND THE COMPARTMENTS The purpose of this presentation is informing you about the parts of your appliance. The parts may vary depending on the model of the appliance. A) Freezer compartment B) Fridge compartment 7) Bottle shelf 8) Door midle shelves 1) Ice blade...
- Page 38 Installation instructions and door reversibility Installation ! Before installation, read the instructions carefully. ! Fit the refrigerator/freezer in stable kitchen units only. ! If necessary, reverse the door according to instructions. ! Check the installation dimensions according to fig.C. The position of the joint between the unit doors must be level with the position of the joint between the appliance doors.
- Page 39 Figure A 1445 1025 1445-1465 Figure B Figure C Figure D Figure E EN -38-...
- Page 40 Figure F Figure G Figure H Figure J EN -39-...
- Page 41 Figure K Door reversing 1. Unscrew upper door hinge and take upper door to safe place. 2. Unscrew door hinge pin and screw it to opposite side firmly and take to safe place. 3. Unscrew middle door hinge and take lower door to safe place.
