SIKA VVX Series Operating Manual
Vortex flow sensors
Hide thumbs
Also See for VVX Series:
- Operating manual (48 pages) ,
- Operating manual (60 pages) ,
- Operating manual (44 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
DE
EN
Betriebsanleitung .................................................. Seite 2 – 15
Operating manual ............................................... page 16 – 29
Manuel d'utilisation ............................................. page 30 – 43
Vortex-Durchflusssensoren VVX
Vortex flow sensors VVX
Capteurs de débit à effet vortex VVX
FR
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SIKA VVX Series
Summary of Contents for SIKA VVX Series

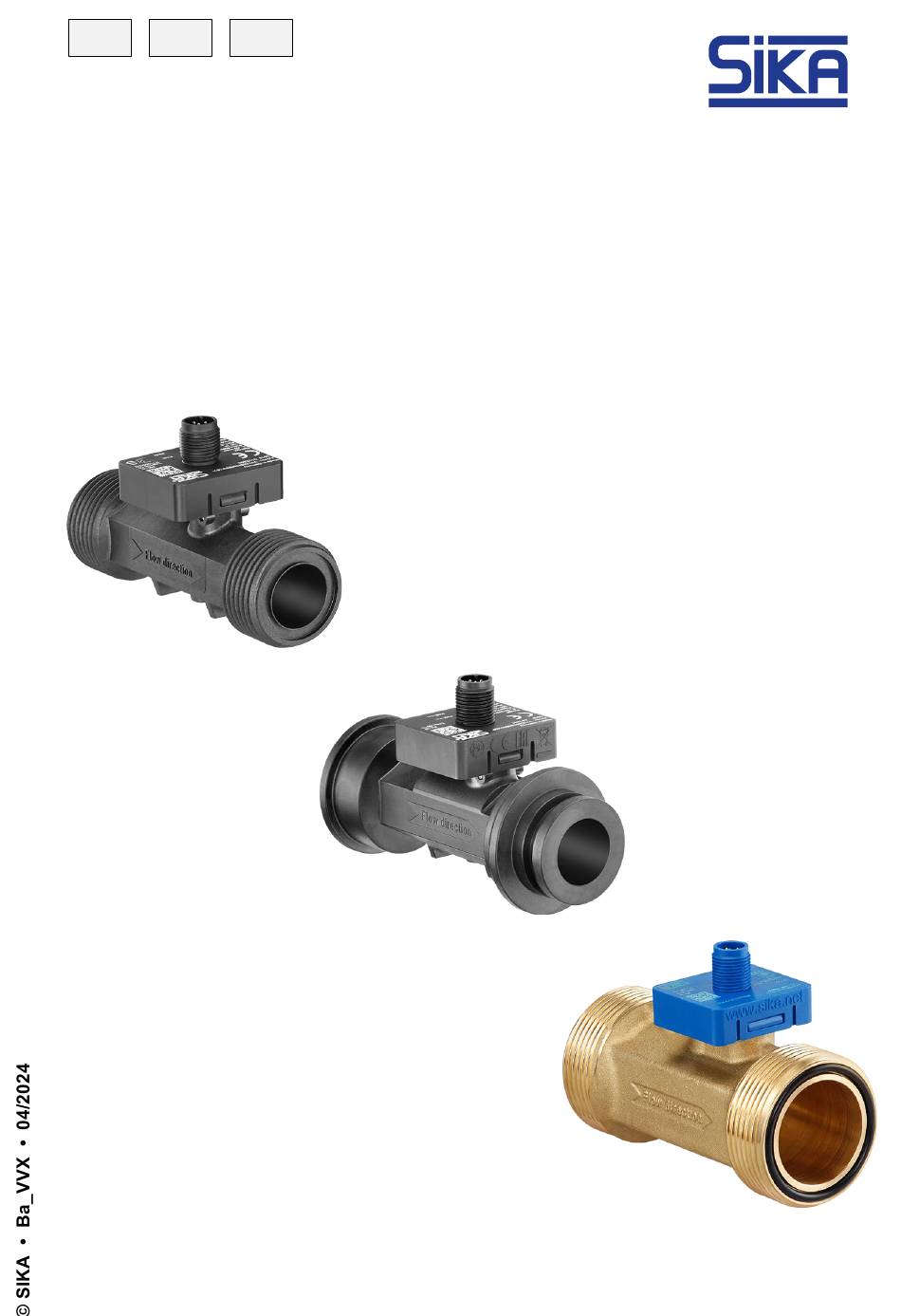

- Page 1 Betriebsanleitung ..........Seite 2 – 15 Operating manual ..........page 16 – 29 Manuel d’utilisation ..........page 30 – 43 Vortex-Durchflusssensoren VVX Vortex flow sensors VVX Capteurs de débit à effet vortex VVX...
-
Page 2: Table Of Contents
Bei Problemen oder Fragen wenden Sie sich bitte an Ihren Lieferanten oder direkt an uns: SIKA Systemtechnik GmbH Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net - 2 - © SIKA • Ba_VVX • 04/2024... -
Page 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Betriebsanleitung sorgfältig lesen. Befolgen Sie alle Anweisungen, um Personen- und Sach- schäden zu vermeiden. Bestimmungsgemäße Verwendung Der Vortex-Durchflusssensor VVX darf nur zur Messung und Dosierung von Wasser und wässrigen Lösungen verwendet werden. WARNUNG Die Vortex-Durchflusssensoren der Baureihe VVX sind keine Sicherheitsbauteile im Sinne der Richtlinie 2006/42/EG (Maschinenrichtlinie). -
Page 4: Einbau
Vermeiden Sie Druckstöße bei der Inbetriebnahme oder im Normalbetrieb. WICHTIG Gasblasenbildung und Kavitation im Medium können zu Fehlfunktionen des Sen- sors führen und müssen verhindert werden. Kavitation ist stark abhängig von Me- dium, Durchfluss und der Medientemperatur. SIKA empfiehlt folgende minimale Systemdrücke. Empfohlener minimaler Systemdruck VVX15... - Page 5 Einbau Der VVX kann grundsätzlich an jeder Stelle einer geraden Rohrleitung eingebaut wer- • den. Durchflusssensoren mit Kunststoffrohrstück müssen ohne mechanische Belastung in • die Rohrleitung eingebaut werden. • Möglichkeit der Blasenbildung • Möglichkeit des Leerlaufens (Messrohr teilgefüllt) • Keine Gefahr durch Schmutz- ablagerungen •...
-
Page 6: Montage Mit Gewindeanschluss
9 Nm 15 Nm 20 Nm 30 Nm 60 Nm ⎔ = Schlüsselweite Ziehen Sie die beiden Überwurfmuttern fest. Halten Sie dabei mit einem Gabelschlüssel am Sechskant des Gerätes gegen. - 6 - © SIKA • Ba_VVX • 04/2024... -
Page 7: Montage Mit Quickfasten
Einbau 2.2 Montage mit QuickFasten WICHTIG Einbaumaße des VVX beachten ( S. 15). Abmessungen am Zulauf und Ablauf beachten ( S. 15). Nur geeignete O-Ringe der richtigen Größe (25,7 x 3,5) verwenden. Die angegebene Durchflussrichtung auf dem Gerät beachten. -
Page 8: Elektrischer Anschluss
Anschlussleitung Passende Anschlussleitungen mit Kupplungsdose M12x1 sind in verschiedenen Längen als SIKA-Zubehör erhältlich. Die maximale Länge des Anschlusskabels beträgt 10 Meter. Eine abgeschirmte Anschlussleitung ist nicht erforderlich. Die Anschlussleitung sollte in der Nähe des Sensors befestigt werden. Dies kann einer nega- tiven Beeinflussung des Messergebnisses bei starken Erschütterungen in der Umgebung... -
Page 9: Beschaltungen
Elektrischer Anschluss 3.1 Beschaltungen Die Pinbelegung hängt von der gewählten Konfiguration des VVX ab. Pinbelegung: Mögliche Belegungen der Pins: Pin 1: +U Pin 2: U • I • R • n.c. (not connected) Flow Flow Temp Pin 3: GND Pin 4: Frequenz • Alarm • IO-Link Pin 5: U •... -
Page 10: Vvx Mit Analogausgang 0,5
Durchfluss Push-Pull + Strom 4…20 mA +U (≤+U Flow Flow R1 ≤ 47 Ω / R2 ≥ 10 kΩ Empfehlung für Widerstand R ~5 kΩ 3.1.6 VVX mit Frequenzausgang und IO-Link Durchfluss IO-Link - 10 - © SIKA • Ba_VVX • 04/2024... -
Page 11: Inbetriebnahme Und Messbetrieb
Inbetriebnahme und Messbetrieb Inbetriebnahme und Messbetrieb WICHTIG Prüfen Sie vor der ersten Inbetriebnahme, ob das Messsystem durch Spülen ent- lüftet ist. 4.1 Messbetrieb VVX15 VVX20 VVX25 VVX32 VVX40 Kenndaten Ausgangssignale Frequenzausgang Durchfluss: Pulsrate / K-Faktor [1/l] optional: 3…1.000 2…800 1…500 Signalform Rechtecksignal •... -
Page 12: Durchflussmessung
Je nach Variante handelt es sich dabei um einen NTC oder Pt1000. Beim VVX mit Analogausgang (0,5…3,5 V) kann alternativ auch das Spannungssignal U Temp bereitgestellt werden. Der entsprechende Bereich ist auf dem Typenschild und auf S. 11 an- gegeben. - 12 - © SIKA • Ba_VVX • 04/2024... -
Page 13: Vor-Ort-Prüfung
Das Gerät besteht aus verschiedenen Materialien. Es darf nicht zusammen mit dem Hausmüll entsorgt werden. Führen Sie das Gerät der lokalen Wiederverwertung zu oder senden Sie das Gerät an Ihren Lieferanten oder SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 Technische Änderungen vorbehalten - 13 -... -
Page 14: Technische Daten
VVX15 • VVX20 • VVX25 VVX32 • VVX40 Bauteil Messrohr Messing CW617N- Edelstahl 1.4581 40 % glasfaserverstärkt Sensor ETFE oder PFA O-Ringe EPDM Tauchhülse Messing CW724R Edelstahl 1.4571 Störkörper 40 % glasfaserverstärkt - 14 - © SIKA • Ba_VVX • 04/2024... -
Page 15: Abmessungen
Technische Daten 7.3 Abmessungen VVX mit Gewindeanschluss VVX mit QuickFasten ⎔ ⎔ ⎔* Abmessungen [mm] Gewindeausführung VVX15 16,5 G ¾ M12 x 1 VVX20 16,5 M12 x 1 VVX25 16,5 G 1¼ M12 x 1 VVX32 49,6 G 1½ M12 x 1 VVX40 53,6 18,2... -
Page 16: About This Operating Manual
If you have any problems or questions, please contact your supplier or contact us directly: SIKA Systemtechnik GmbH Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net - 16 - © SIKA • Ba_VVX • 04/2024... -
Page 17: Safety Instructions
Safety Instructions Safety Instructions Read the operating manual carefully. Follow all instructions to avoid personal injury and prop- erty damage. Intended use The Vortex flow sensor VVX may only be used for measuring and metering water and aque- ous solutions. WARNING The Vortex flow sensors of the series VVX are no safety components in accord- ance with Directive 2006/42/EC (Machine Directive). -
Page 18: Installation
IMPORTANT Bubble formation and cavitation in the medium can cause sensor malfunction and must be avoided. Cavitation is strongly dependent on the medium, flow rate and medium temperature. SIKA recommends the following minimum system pres- sures. Recommended minimum system pressure... - Page 19 Installation The VVX can theoretically be installed anywhere in a straight pipe. • • Flow sensors with plastic pipe sections must be installed in the pipeline without me- chanical stress. • Possibility of bubble-formation • Possibility of run empty (Measuring tube partially filled) •...
-
Page 20: Mounting With Threaded Connection
9 Nm 15 Nm 20 Nm 30 Nm 60 Nm ⎔ = Width across flats Tighten both union nuts. When tightening, counter-hold the hexagon of the device with a spanner. - 20 - © SIKA • Ba_VVX • 04/2024... -
Page 21: Mounting With Quickfasten
Installation 2.2 Mounting With QuickFasten IMPORTANT Observe the mounting dimensions of the VVX ( p. 29). Observe the dimensions of the inlet and outlet ( p. 29). Only use suitable O-rings of the right size (25.7 x 3.5). ... -
Page 22: Electrical Connection
Connection cable Matching connection cables with female connector M12x1 are available in a various lengths as SIKA accessories. The maximum length of the connection cable is 10 metres. Shielded connection cables are not necessary. The connection cable should be fixed near the sensor. This can counteract a negative influ- ence on the measurement result in case of strong vibrations in the environment. -
Page 23: Wiring
Electrical Connection 3.1 Wiring The pin assignment depends on the selected configuration of the VVX. Pin assignment: Possible pin assignments: Pin 1: +U Pin 2: U • I • R • n.c. (not connected) Flow Flow Temp Pin 3: GND Pin 4: Frequency •... -
Page 24: Vvx With Analogue Output 0.5
Flow Push-Pull + current 4…20 mA +U (≤+U Flow Flow R1 ≤ 47 Ω / R2 ≥ 10 kΩ Recommendation for resistance R ~5 kΩ 3.1.6 VVX With Frequency Output and IO-Link Flow IO-Link - 24 - © SIKA • Ba_VVX • 04/2024... -
Page 25: Commissioning And Measuring Operation
Commissioning and Measuring Operation Commissioning and Measuring Operation IMPORTANT Before the first commissioning, check whether the measuring system has been vented by flushing. 4.1 Measuring Operation Type VVX15 VVX20 VVX25 VVX32 VVX40 Output signal characteristics Flow frequency output: Pulse rate / K-factor [1/l]r 100l optional: 3…1,000... -
Page 26: Flow Measurement
For the VVX with analogue output (0.5...3.5 V), the voltage signal U can also be pro- Temp vided. The corresponding range is indicated on the type plate and on p. 25. - 26 - © SIKA • Ba_VVX • 04/2024... -
Page 27: On-Site Test
The device consists of various different materials. It must not be disposed of with household waste. Take the device to your local recycling plant return the device to your supplier or to SIKA. * WEEE reg. no.: DE 25976360 Technical changes reserved... -
Page 28: Technical Data
Tube Brass CW617N-DW Stainless steel 40 % glass fibre reinforced 1.4581 Sensor ETFE or PFA O-rings EPDM Immersion sleeve Brass CW724R Stainless steel 1.4571 Bluff body 40 % glass fibre reinforced - 28 - © SIKA • Ba_VVX • 04/2024... -
Page 29: Dimensions
Technical Data 7.3 Dimensions VVX with threaded connection VVX with QuickFasten ⎔ ⎔ ⎔* Dimensions [mm] Threaded version VVX15 16.5 G ¾ M12 x 1 VVX20 16.5 M12 x 1 VVX25 16.5 G 1¼ M12 x 1 VVX32 49.6 G 1½ M12 x 1 VVX40 53.6... -
Page 30: Indications Sur Le Manuel D'utilisation
En cas de problème ou de question, veuillez-vous adresser à votre fournisseur ou directe- ment à nous : SIKA Systemtechnik GmbH Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net - 30 - © SIKA • Ba_VVX • 04/2024... -
Page 31: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Lisez attentivement le manuel d’utilisation. Suivez toutes les instructions afin d'éviter les dommages corporels et matériels. Utilisation conforme Le capteur de débit à effet vortex VVX ne doit être utilisé que pour la mesure et le dosage d'eau ou de solutions aqueuses. -
Page 32: Montage
La formation de bulles de gaz et la cavitation dans le fluide peuvent conduire à des fonctionnements incorrects et doivent être évitées. La cavitation dépend for- tement du milieu, du débit et de la température du milieu. SIKA recommande les pressions process minimales suivantes. - Page 33 Montage Le VVX peut être monté, en principe, à n’importe quel emplacement d'une canalisation • droite. Les capteurs de débit avec des tubes de mesure en plastique doivent être installés • dans la canalisation sans stress mécanique. • Possibilité de formation de bulles •...
-
Page 34: Montage Avec Raccord Fileté
20 Nm 30 Nm 60 Nm ⎔ = Ouverture de clé Serrez fortement les deux écrous-raccords. Exercez pour cela un contre-maintien avec une clé sur le six pans de l'appareil. - 34 - © SIKA • Ba_VVX • 04/2024... -
Page 35: Montage Avec Raccord Rapide (Quickfasten)
Montage 2.2 Montage avec raccord rapide (QuickFasten) IMPORTANT Respectez les dimensions de montage du VVX ( p. 43). Respectez les dimensions en amont et en aval ( p. 43). Utilisez uniquement des joints toriques appropriés de taille correcte (25,7 x ... -
Page 36: Raccordement Électrique
Câble de raccordement Les câbles de raccordement adaptés avec connecteur M12x1 sont disponibles dans des lon- gueurs différentes en tant qu'accessoires SIKA. La longueur maximale du câble de raccorde- ment est de 10 mètres. Un câble de raccordement blindé n'est pas nécessaire. -
Page 37: Dispositions
Raccordement électrique 3.1 Dispositions L’affectation des broches varie en fonction de la configuration choisie du VVX. Affectation des broches : Affectations possibles des broches : Pin 1: +U Pin 2: U • I • R • n.c. (non connecté) Flow Flow Temp Pin 3: GND... -
Page 38: Vvx Avec Sortie Analogique 0,5
Débit Push-Pull + courant 4…20 mA +U (≤+U Flow Flow R1 ≤ 47 Ω / R2 ≥ 10 kΩ Recommandation pour la résistance R ~5 kΩ 3.1.6 VVX avec sortie fréquence et IO-Link Débit IO-Link - 38 - © SIKA • Ba_VVX • 04/2024... -
Page 39: Mise En Service Et Mode Mesure
Mise en service et mode mesure Mise en service et mode mesure IMPORTANT Avant la première mise en service, vérifiez que le système de mesure a été purgé par un rinçage. 4.1 Mode mesure Type VVX15 VVX20 VVX25 VVX32 VVX40 Caractéristiques signal de sortie Sortie fréquence débit (en option) : - Débit de fréquence [1/l]/... -
Page 40: Mesure De Débit
Avec VVX à sortie analogique (0,5…3,5 V), un signal de tension U peut également être Temp délivré en variante. La plage correspondante est indiquée sur la plaque signalétique et p. 39. - 40 - © SIKA • Ba_VVX • 04/2024... -
Page 41: Contrôle In Situ
L’appareil se compose de différents matériaux. Il ne peut pas être jeté ensemble avec les déchets ménagers. Emportez l’appareil à votre centre local de recyclage renvoyez l’appareil à votre fournisseur ou à SIKA. * Inscription au registre DEEE : DE 25976360 Sous réserve de modifications techniques... -
Page 42: Données Techniques
40% armé de fibre de verre 1.4581 Capteur ETFE ou PFA Joints toriques EPDM Doigt de gant Laiton CW724R Acier inoxydable 1.4571 Corps non profilés 40% armé de fibre de verre - 42 - © SIKA • Ba_VVX • 04/2024... -
Page 43: Dimensions
Données techniques 7.3 Dimensions VVX avec raccord fileté VVX avec raccord rapide (QuickFasten) ⎔ ⎔ ⎔* Dimensions [mm] Avec filetage VVX15 16,5 G ¾ M12 x 1 VVX20 16,5 M12 x 1 VVX25 16,5 G 1¼ M12 x 1 VVX32 49,6 G 1½... - Page 44 SIKA Systemtechnik GmbH Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ba_VVX • 04/2024...
