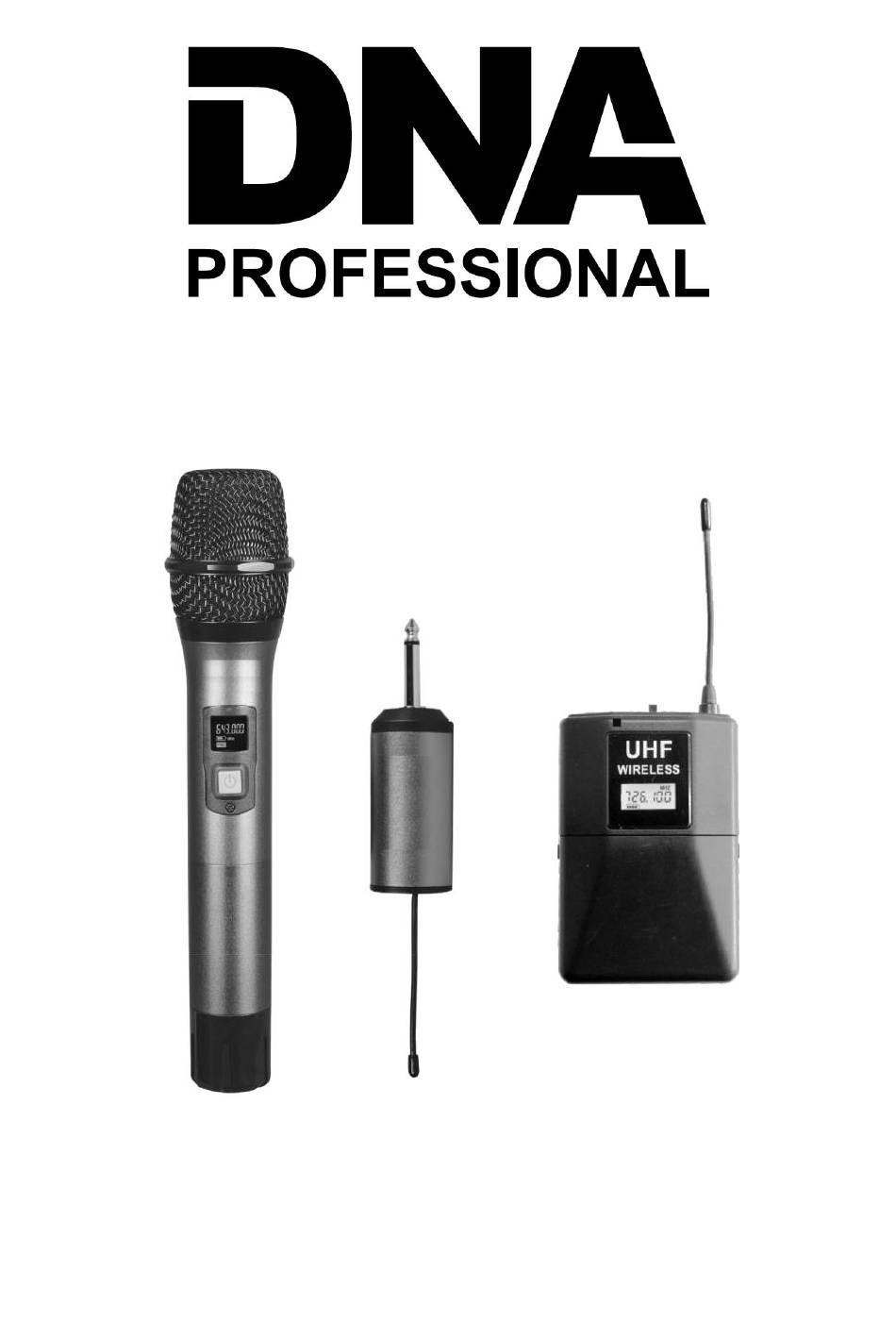

- Page 1 FU VOCAL SET USER MANUAL INSTRUKCJA OBSŁUGI...
-
Page 2: Hand-Held Transmitter
ENGLISH UHF DSP Wireless Microphone System Specification Modulation Method: ∏/4 – DQPSK Frequency Range: 518-542MHz, 100CH Sampling Ratio: 48KHz Transmission Rate: 204.8Kbps Dynamic Range: >90dB Total Harmonic Distortion: <0.1% Delay Time of Audio Transmission: <3ms S/N Ratio: >96dB Frequency Response: 30~20KHz RX Sensitivity: <-94dBm Unique ID Address: Yes Some tips to improve the performance of the system... - Page 3 2) Transmitter display content 3) Replacing the battery 2. Receiver Function...
-
Page 4: How To Select Frequencies For The Receiver
3. How to select frequencies for the receiver Step 1. Press the receiver ON-OFF Key, turn ON the receiver. Step 2. Press and hold the microphone ON-OFF Key, turn ON the microphone Step 3. Press the ON-OFF button once, then the microphone and the receiver frequency will be changed at the same time. -
Page 5: Replacing The Battery
Replacing the battery 5. Troubleshooting Trouble Status Solutions Turn on the transmitter power. Confirm that the +/- marks on The transmitter’s display is the battery match with the head joint of the transmitter. set off Insert new battery. Confirm whether a head of the AC power adapter is plugged into the power outlet, and whether the other end is inserted Receiver’s display is set off into the DC power supply socket on the rear panel of the re-... - Page 6 Distortion or The display screen of the re- Change the receiver and transmitter to different frequency. excess of ceiver shows that there is RF Replace the transmitter’s battery. burst noise signal If you use multiple systems, you can increase the frequency interval between various systems.
- Page 7 POLSKI Specyfikacja techniczna Modulacja: ∏/4 – DQPSK Zakres częstotliwości: 518-542MHz, 100CH Współczynnik próbkowania: 48KHz Prędkość przesyłania danych: 204.8Kbps Zakres dynamiki: >90dB Całkowite zniekształcenia harmoniczne: <0.1% Opóźnienie transmisji audio: <3ms Stosunek dźwięku do szumów: >96dB Pasmo przenoszenia: 30~20KHz Czułość RX: <-94dBm Wskazówki pomagające w uzyskaniu najlepszego efektu ...
- Page 8 2) Zawartość wyświetlacza nadajnika 1 Częstotliwość pracy nadajnika 2 Wskaźnik baterii 3) Wymiana baterii Dwie baterie powinny wystarczyć na 8 godzin pracy. W momencie gdy wskaźnik baterii pokazuje oznacza to, że należy wymienić baterię. Aby tego dokonać należy postępować jak na rysunku po lewej stronie. 2.
- Page 9 3. Wybór częstotliwości odbiornika Krok 1. Naciśnij przycisk ON-OFF odbiornika, włącz odbiornik. Krok 2. Naciśnij i przytrzymaj przycisk ON-OFF mikrofonu, włącz mikrofon. Krok 3. Naciśnij przycisk ON-OFF jeden raz, a mikrofon i częstotliwość odbiornika zostaną zmienione w tym samym czasie. (wyświetlacz mikrofonu) Uwaga: Gdy mikrofon i odbiornik działają, naciśnięcie i przytrzymanie przycisku ON-OFF spo- woduje ich wyłączenie.
-
Page 10: Wymiana Baterii
Wymiana baterii 5. Rozwiązywanie problemów Problem Status Rozwiązanie Wyświetlacz nadajnika jest Włącz nadajnik. Upewnij się, że znaczniki baterii +/- pasują do wyłączony gniazda baterii. Wymień baterię na nową. Wyświetlacz odbiornika jest Upewnij się, że zasilacz jest podłączony do prądu oraz do wyłączony gniazda z tyłu odbiornika. - Page 11 UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w ca- łej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty pro- dukt należy poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny i elektroniczny należy zbierać...
