Ronix 8651 Manual

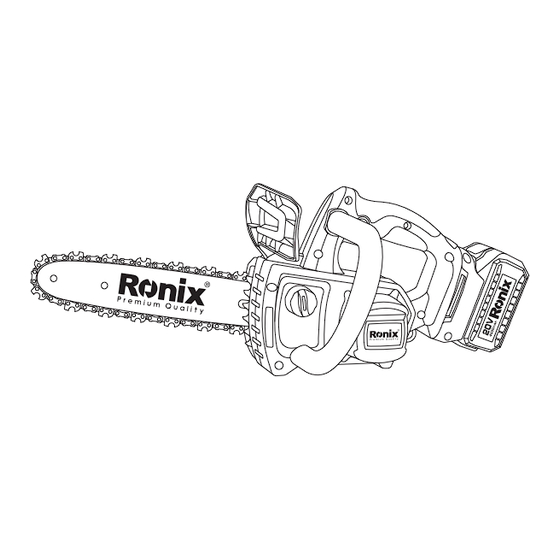

Cordless brushless chain saw 10"
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BÜRSTENLOSE AKKU - KETTENSÄGE
8651
www.ronixtools.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8651 and is the answer not in the manual?

Questions and answers

Related Manuals for Ronix 8651

Summary of Contents for Ronix 8651

  • Page 1 BÜRSTENLOSE AKKU - KETTENSÄGE 8651 www.ronixtools.com...

  • Page 3: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN Modell 8651 Voltzahl Akkutyp Lithium-ion Akkukapazität 4.0Ah Maximaler Schnittdurchmesser 170mm Kettengröße 10'' Klingenlänge 254mm Leerlaufgeschwindigkeit 3850U/min Kettengeschwindigkeit 7m/s Öltankkapazität 120ml Laufzeit bei Vollast Full-load hazf shavad Schnitte pro Akkuladung 71 Stück (Schnittdurchmesser 110mm) Ladezeit 60min Nettogewicht 1.94Kg 4.20Kg...
  • Page 4 WERKZEUGTEILE Öltankabdeckung Oberer Griff Vorderer Akkukartusche Handschutz Führungsschiene Kettensäge Vorderer Griff Seilbefestigungspunkt Kettenabdeckung Schalterauslöser Batterieauslöseknopf Schalter Schalterabdeckung Einstellschalter für die Führungsschiene Kabellose bürstenlose Kettensäge 10”...

  • Page 5: Bestimmungsgemässe Verwendung

    BESTIMMUNGSGEMÄSSE VERWENDUNG Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften für die Arbeit mit dem Gerät. Ein Holzschneider ist ein gefährliches Gerät, das bei falscher oder fahrlässiger Verwendung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer immer die folgenden Sicherheitshinweise: SYMBOLE IN DER BEDIENUNGSANLEITUNGEN Verschiedene Symbole werden in der Bedienungsanleitung verwendet.

  • Page 6: Allgemeine Sicherheitswarnungen Für Elektrowerkzeuge

    Tragen Sie Gehörschutzstöpsel. Tragen Sie einen Schutzhelm. Tragen Sie Sicherheitsschuhe. Bitte halten Sie Abstand zu anderen. Entfernen Sie den Akku vor Wartungsarbeiten. Setzen Sie das Gerät nicht dem Regen aus. Gefahr von Schnittverletzungen! Halten Sie Ihre Hände fern. Schwertlänge. Ölen Sie die Sägekette. Beachten Sie die Laufrichtung der Sägekette.

  • Page 7: Sicherheit Im Arbeitsbereich

    Nichtbeachten der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. BEWAHREN SIE ALLE WARNUNGEN UND ANWEISUNGEN FÜR ZUKÜNFTIGE REFERENZEN AUF. Der Begriff „Elektrowerkzeug“ in den Warnungen bezieht sich auf Ihre netzbetriebenen (kabelgebundenen) Elektrowerkzeuge oder Akkubetriebenen (kabellosen) Elektrowerkzeuge. SICHERHEIT IM ARBEITSBEREICH Halten Sie den Arbeitsbereich sauber und gut beleuchtet.

  • Page 8: Persönliche Sicherheit

    unvermeidlich ist, verwenden Sie eine mit einem Fehlerstromschutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines RCD verringert das Risiko eines elektrischen Schlages. - Die Verwendung einer Stromversorgung über einen RCD mit einem Nennfehlerstrom von 30 mA oder weniger wird immer empfohlen. PERSÖNLICHE SICHERHEIT - Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie den gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs.

  • Page 9: Verwendung Und Pflege Von Elektrowerkzeugen

    Staubabsaugung kann staubbedingte Gefahren verringern. AKKUWERKZEUG GEBRAUCH UND PFLEGE - Laden Sie nur mit dem von Ronix angegebenen Ladegerät auf. Ein Ladegerät, das für einen Typ von Akkupack geeignet ist, kann ein Brandrisiko darstellen, wenn es mit einem anderen Akkupack verwendet wird.
  • Page 10 Trennen Sie den Stecker von der Stromquelle, bevor Sie Anpassungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko, das Elektrowerkzeug versehentlich zu starten. Lagern Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie keine Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug bedienen.
  • Page 11 SICHERHEITSHINWEISE FÜR AKKU-KETTENSÄGEN -Halten Sie alle Körperteile von der Sägekette fern, wenn die Kettensäge in Betrieb ist. Bevor Sie die Kettensäge starten, stellen Sie sicher, dass die Sägekette nichts berührt. Ein Moment der Unachtsamkeit beim Bedienen von Kettensägen kann dazu führen, dass Ihre Kleidung oder Ihr Körper mit der Sägekette verwickelt wird.
  • Page 12 - Halten Sie einen festen Griff, mit Daumen und Fingern um die Kettensägenhandgriffe, mit beiden Händen an der Säge, positionieren Sie Ihren Körper und Arm so, dass Sie Rückschlagkräfte abwehren können. Rückschlagkräfte können vom Bediener kontrolliert werden, wenn geeignete Vorsichtsmaßnahmen getroffen werden. Lassen Sie die Kettensäge nicht los.
  • Page 13 Strom abschaltet, wenn Sie das Licht ausschalten. - Wenn die Steckdose in Ordnung ist und Sie keinen ordnungsgemäßen Ladevorgang erhalten, kontaktieren Sie das Ronix-Servicezentrum. 5- Um die Lebensdauer des Akkus zu verlängern, vermeiden Sie es, den Akkupack für längere Zeit (über 30 Tage ohne Gebrauch) auf dem Ladegerät zu lassen, da dies die Gesamtlebensdauer des Akkus erheblich...
  • Page 14 ben. Um den Akkupack zu installieren, richten Sie die Zunge des Ak- kupacks an der Nut im Gehäuse aus und schieben Sie ihn an seinen Platz. Fügen Sie ihn ein, bis er mit einem kleinen Klick einrastet. Taste Akkupatrone SCHALTERBETÄTIGUNG DES AKKUPACKS Um zu verhindern, dass der Schalter versehentlich betätigt wird, ist eine Sperrtaste vorgesehen.
  • Page 15 CORDLESS BRUSHLESS CHAIN SAW 10" 8651...

  • Page 16: Specifications

    SPECIFICATIONS 8651 Model Voltage Battery Type Lithium-ion Battery Capacity 4.0Ah Maximmum Cutting Diameter 170mm Chain Size 10'' Chain Bar Length 254mm No-load Speed 3850RPM Chain Speed 7m/s Oil Tank Capacity 120ml run time Full-load: 20min Cuts Per Battery Charge 71Pcs...

  • Page 17: Part List

    PART LIST Oil tank cover Top handle Battery cartridge Front hand Guide bar guard chain saw Front handle rope attachment point Chain cover Switch trigger battery knob release button cover Guide Bar Adjustment Knob User Manual...

  • Page 18: Intended Use

    INTENDED USE This section deals with the basic safety regulations for working with the device. A woodcutter is a dangerous device that can cause serious or even fatal injuries if used incorrectly or negligently. Therefore, for your safety and the safety of others, always observe the following safety instructions: SYMBOLS IN THE OPERATING INSTRUCTIONS Various symbols are used in the operating instructions.

  • Page 19: General Power Tool Safety Warnings

    Wear safety shoes. Please stay away from others. Remove the battery before servicing. Do not expose the device to rain. Danger from lacerations! Keep your hands away. Sword length. Oil the saw chain. Note the running direction of the saw chain. Caution! Read the operating instructions.

  • Page 20: Electric Safety

    WORK AREA SAFETY - Keep the work area clean and well lit. Cluttered or dark areas invite accidents. - Don’t operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or fumes.
  • Page 21 BATTERY TOOL USE AND CARE - Recharge only with the charger specified by the Ronix. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
  • Page 22 POWER TOOL USE AND CARE - Don’t force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. - Don’t use the power tool if the switch doesn’t turn on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
  • Page 23 saw is operating. Before you start the chain saw, make sure the saw chain is not contacting anything. A moment of inattention while operating chain saws may cause entanglement of your clothing or body with the saw chain. - Wear safety glasses and hearing protection. Further protective equipment for the head, hands, legs, and feet is recommended.

  • Page 24: Functional Description

    prevent unintended tip contact and enables better control of the chain saw in unexpected situations. - Follow the manufacturer’s sharpening and maintenance instructions for the saw chain. FUNCTIONAL DESCRIPTION BATTERY - The battery needs to be charged before first use and whenever it fails to produce sufficient power on jobs that were easily done before.
  • Page 25 - If the Power outlet is OK, and you do not get proper charging contact the Ronix service center. 5- To prolong battery life, avoid leaving the battery pack on the charger for extended periods (over 30 days without use)., it can significantly...
  • Page 26 Lock-off button Switch trigger ASSEMBLY WARNING! Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool. INSTALLING OR REMOVING SAW CHAIN Sprocket cover Knob Loosen the screw by turning counterclockwise the knob until the sprocket cover comes off.

  • Page 27: Adjusting Saw Chain Tension

    Fit in one end of the saw chain on the top of the guide bar. At this time, fit the saw chain as shown in the figure because it rotates in the direction of the arrow. Sprocket cover Hook Hole Insert the hook of the sprocket cover into the hole in the tool and then place the sprocket cover on the tool.

  • Page 28: Operation

    OPERATION LUBRICATION The Saw chain is automatically lubricated when the tool is in operation. Check the amount of remaining oil in the oil tank periodically. Check the amount of remaining oil in the oil tank through the oil inspection window. To refill the tank, remove the cap from the oil tank opening.
  • Page 29 WARNING! Make sure your footing is firm. Keep feet apart. Divide your weight evenly on both feet. Lower guide Bring the lower guide into contact with the branch to be cut before switching it on. Cutting without bringing the lower guide into contact with the branch may cause the guide bar to wobble, resulting in injury to the operator.

  • Page 30: Saw Chain Tension

    CARRYING TOOL Always remove the battery cartridge from the tool and overlap the guide bar with the scabbard before carrying the tool. Also, cover the battery cartridge with the battery cover. Chain cover Battery cartridge SAW CHAIN TENSION WARNING! Remove the battery from the chain saw before servicing. Severe injury or death could occur from body contact with a moving chain.

  • Page 31: Cutting With The Chainsaw

    - do not submerge the saw in any liquids. - do not use products that contain ammonia, chlorine, or abrasives - do not use chlorinated cleaning solvents, carbon tetrachloride, kerosene, or gasoline NOTE: The saw chain tension is properly set at the factory. A new chain will stretch.

  • Page 32: Cleaning And Maintenance

    chain saw off. 6- Remove the chain saw from a cut with the saw running. at full speed. CLEANING AND MAINTENANCE CLEANING SAW BODY Keep saw body clean. Use a soft cloth dampened with a mild soap and water mixture. Wipe saw body to clean. CARE OF GUIDE BAR Uneven bar wear causes most guide bar problems.
  • Page 33 4- Remove burrs from the sides of the guide bar. Use a flat file to make the side edges square. Replace guide bar when: - bar is bent or cracked. - inside groove of the bar is badly worn. SHARPENING THE SAW CHAIN WARNING! - Always remove the battery cartridge and wear safety gloves when performing work on the saw chain.

  • Page 34: Replacing The Sprocket

    90° - The file should only engage the material on the forward stroke. Lift the file of the material on the return stroke. - Sharpen the shortest cutter first. The length of this cutter is then the gauge dimension for all other cutters on the saw chain. - Guide the file as shown in the figure.

  • Page 35: Storage And Maintenance

    Sprocket Locking ring WARNING! A worn sprocket will damage a new saw chain. Has the sprocket been replaced in this case? The sprocket needs to be installed so that it always faces as shown in the figure. Locking ring Sprocket Washer Always fit a new locking ring when replacing the sprocket.
  • Page 36 www.ronixtools.com...
