Wise R840 Series Manual

Explosion proof type temperature sensor
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Tel +82-2-300-2300
Fax +82-2-300-2400
webmaster@wisecontrol.com

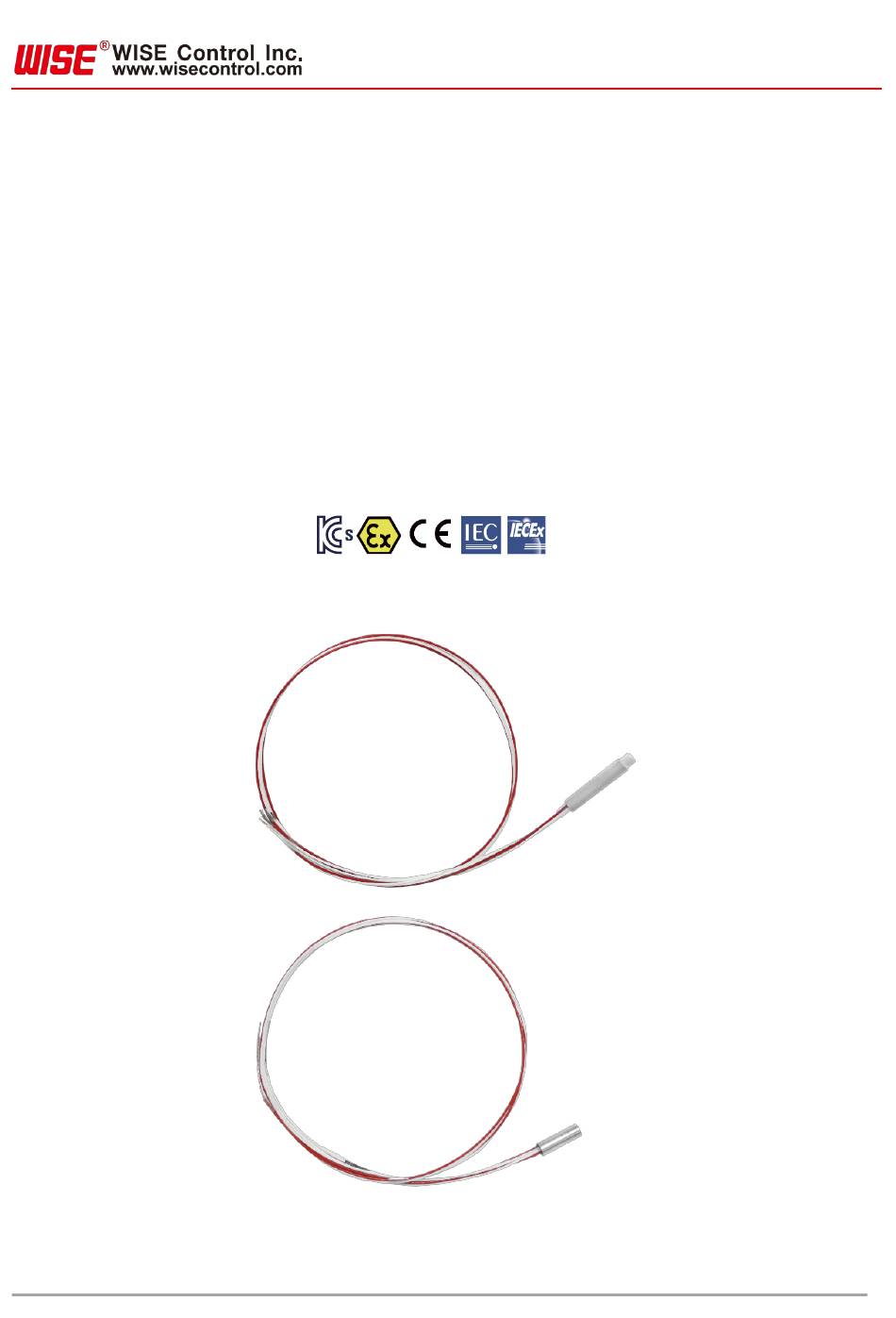

Explosion proof type
temperature sensor
R840 series
C-QIM-2731-T13_EN_Rev.2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R840 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Wise R840 Series

Summary of Contents for Wise R840 Series

  • Page 1 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof type temperature sensor R840 series C-QIM-2731-T13_EN_Rev.2...

  • Page 2: Table Of Contents

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Contents 1. General items ........................2 1.1 Introduction ......................... 2 1.2 Application .......................... 2 1.3 Warranty ..........................2 2. Warning ..........................3 3. Main spces .......................... 4 3.1 Explosion-proof ........................4 3.2 Temperature sensor types ....................4 3.3 Temperature sensor types, accuracy and tolerances ............

  • Page 3: General Items

    1. General items 1.1 Introduction The WISE Control Inc. R840 series is comprised of a coil end temperature detector and bearing temperature sensor. Different types may be selected and used depending on the use environment. R840 series uses changes in electrical resistance to measure temperature. Providing high stability and strength, the series is used for precise temperature measurements.

  • Page 4: Warning

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. Warning Guide on handling for safe use For the safe and correct use of the product, make sure to read the handling guide carefully before use. Handling errors can cause device malfunctions, and it can lead to injury, accidents, etc.. Warning For the safety, only a worker with professional skills in electronics and electrical construction is allowed to install the product.

  • Page 5: Main Spces

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. Main spces 3.1 Explosion-proof  Model: R840 series  Explosion-proofing grade: II 2G Ex eb IIC Gb II 1G Ex ia IIC T6...T3 Ga  Explosion-proofing technology : IEC 60079-0, IEC 60079-7, IEC 60079-11, IEC 60079-14 3.2 Temperature sensor types...

  • Page 6: Design

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. Design 4.1 Structure 4.1.1 Coil end temperature detector (Only Ex eb) The coil end temperature detector is comprised of a thermally resistance shrink tube and silicone, and is designed for fast response speed and vibration resistance. Typically installed at the end of the stator of a motor or generator.

  • Page 7: Bearing Temperature Sensor

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.1.2 Bearing temperature sensor The sensing portion of the bearing temperature sensor is made of stainless steel, and designed to react sensitively to temperature. Improved accuracy is provided at bearings and other installation locations. Increased Safety (Ex eb) Description Model name R845...
  • Page 8 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Intrinsically Safe, Intrinsically Safe (Ex eb, Ex ia) Description Model name R845 Single element (3-wire) R846 FEP + Outer shield Double element (6-wire) R847 Shrink tube Single element with shield wire R848 Double element with shield wire Lead wire C-QIM-2731-T13_EN_Rev.2...

  • Page 9: Sensor And External Sheath

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.2 Sensor and external sheath Specs Material Length Coil end temperature detector Sensor : Teflon Min. 4mm x Min. 25mm (Only Ex eb) External sheath : PVC, Teflon Sensor : Stainless steel Bearing temperature sensor External sheath Min.

  • Page 10: Electrical Parameters For Certification

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.4 Electrical parameters for certification 4.4.1 Increased Safety (Ex eb)  Service Temperature T service : -40°C ~ 180°C Current : 0.2mA ~ 5.0 mA Maximum voltage : 4.8 V 4.4.2 Intrinsically Safe (Ex ia) ...

  • Page 11: Installation Guide

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. Installation guide 5.1 Pre-installation checks and precautions Beware of disconnection of the lead wire during storage and transport. Check for disconnection using a tester prior to installation of the product. Use a Megger (Megohmmeter) to measure and confirm that insulation resistance is within normal range prior to installation of the product.

  • Page 12: Storage

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com container suitable for the environment to be installed must be used. 11) Containers must meet a minimum IP20 protection grade and must use products with an explosion- proof protection grade of equal or higher. 5.3 Storage 1) Store in a location with low humidity and free from vibration and dust.

  • Page 13: Schedule Of Limitations

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5.4 Schedule of limitations During installation, it has to be made sure that the insulation of the sensor device and the connecting leads do not get damaged. The temperature sensor shall be protected against mechanical load. High bending stresses as well as mechanical stress shall be avoided.

  • Page 14: Wiring

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. Wiring 6.1 Extension & compensation wire  Temperature is measured using the change in resistance (Ω) according to temperature. This extension wire is used to extend the length of a resistance thermometer.  Resistance thermometer detector (RTD) cables are selected as 3-wire or 4-wire, and one end of the shielding wire must be grounded.

  • Page 15: International Color Code Table

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 International color code table See the table below when connecting the product. (Different colors may be used according to customer requirements.)  Resistance thermometer detector (RTD) IEC/EN 60751 standard applied (see applicable colors for the KS C 1603 standard) Single (3-Wire) Double (6-Wire) Single (4-Wire)

  • Page 16: Name Plate

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. Name plate KCs Ex ia KCs Ex eb ATEX Ex ia ATEX Ex eb  IEC Ex ia IEC Ex eb tified explosion proof products have passed confirmation testing, and have the same specs as submitted to the certification lab.

  • Page 17: Repair And Maintenance

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 8. Repair and maintenance The accuracy of a temperature sensor may be confirmed through comparative measurements. Accuracy must be maintained through checks performed at regular intervals. Testing and calibration must be carried out using suitable test equipment, and by qualified personnel. 9.

  • Page 18: User's Duties

    Incorrect installation can eventually lead to an inaccurate reading of temperature. Wise Co., Ltd. can support users’ selection but will not be responsible for them in any sort of way. 11. Product return If the product gets returned for recalibration or repair work, make sure to use the original packaging or safe packaging method, and also make sure to return the related documents.
  • Page 19 The product spec or exterior can be changed without a pre-notice for the quality improvement purposes, thus Wise Co., Ltd. has the rights to change them. Figures used in the user manual are for just illustration...
  • Page 20 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof type temperature sensor R840 series C-QIM-2731-T13_KR_Rev.2...
  • Page 21 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 목차 1. 일반사항 ..........................3 1.1 소개 ............................ 3 1.2 적용 ............................ 3 1.3 보증 ............................ 3 2. 경고 ............................4 3. 주요사양 ..........................5 3.1 방폭 ............................ 5 3.2 온도 센서 타입 ........................5 3.3 정확도...
  • Page 22 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 11. 제품의 반환 ........................17 C-QIM-2731-T13_KR_Rev.2...

  • Page 23: 일반사항

    ㈜와이즈에서 제작하는 R840 series는 Coil end temperature detector, Bearing temperature sensor로 나뉘어져 있으며 사용 환경에 따라 타입을 선택하여 사용할 수 있습니다. R840 series는 전기 저항이 변화하는 현상을 이용하여 온도를 측정하며, 안정도가 높고 강도가 좋아 정 밀 온도 측정에 사용됩니다. 본 제품은 적절한 장소에서 시험 및 보관하여야 하며, 사용기간 동안 최적의 사용상태를 유지하기 위하...
  • Page 24 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. 경고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급설명서를 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. 경 고 1) 안전을 위해 설치는 계장, 전기공사 등의 전문기술을 보유한 작업자가 실시하여야 합니다. 2) 사양서에...

  • Page 25: 주요사양

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. 주요사양 3.1 방폭  모델명: R840 series  방폭 등급: II 2G Ex eb IIC Gb II 1G Ex ia IIC T6...T3 Ga  방폭 기술 기준 : IEC 60079-0, IEC 60079-7, IEC 60079-11, IEC 60079-14 고용노동부고시...

  • Page 26: Coil End Temperature Detector (Only Ex Eb)

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. 설계 4.1 구조 4.1.1 Coil end temperature detector (Only Ex eb) Coil end temperature detector는 내열 수축 튜브와 실리콘으로 구성되어 있으며, 응답 시간이 빠르고 진동에 강한 특성을 갖도록 설계되었습니다. 일반적으로 모터 또는 발전기의 고정자 끝부분에 설치됩니 다.

  • Page 27: Bearing Temperature Sensor

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.1.2 Bearing temperature sensor Bearing temperature sensor의 감지부는 Stainless steel로 구성되어 있으며, 감지부는 온도에 민감하게 반응하도록 설계되었습니다. 베어링 및 기타 설치 장소에서 향상된 정확도를 제공합니다. 1) Increased Safety (Ex eb) Description 모델명 R845 Single element (3-wire, 4-wire) Lead wire R846 Double element (6-wire, 8-wire)
  • Page 28 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2) Intrinsically Safe, Intrinsically Safe (Ex eb, Ex ia) 모델명 Description R845 Single element (3-wire) R846 FEP + Outer shield Double element (6-wire) R847 Shrink tube Single element with shield wire R848 Double element with shield wire Lead wire C-QIM-2731-T13_KR_Rev.2...

  • Page 29: 감지부 및 외부 피복

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.2 감지부 및 외부 피복 사양 재질 길이 감지부 : Teflon Coil end temperature detector Min. 4mm x Min. 25mm 외부 피복 : PVC, Teflon (Only Ex eb) 감지부(Tip) : Stainless steel 외부 피복 Bearing temperature sensor Min.

  • Page 30: 인증에 따른 전기적 파라미터

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.4 인증에 따른 전기적 파라미터 4.4.1 안전증(Ex eb)  작동온도(Service Temperature) T service : -40°C ~ 180°C Current : 0.2mA ~ 5.0 mA Maximum voltage : 4.8 V 4.4.2 본질안전(Ex ia)  주위온도(Ambient Temperature) 1) Temperature class T6 : -40°C < Tamb < 75°C One Pt100 Ui = 30V, li = 25mA, Pi = 70mW Pi = 70mW Ui = 30V, Ii = 15mA (each Pt100), Pi = 50mW (Together)

  • Page 31: 설치 지침

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. 설치 지침 5.1 제품 설치 전 확인 및 주의 사항 1) 보관, 운반 시 Lead wire 단선 주의합니다. 2) 제품 설치 전에 테스터기로 단선 유무를 체크 합니다. 3) 제품 설치 전에 Megger(Megohmmeter)테스터기로 절연저항을 측정하여 정상인지 확인 합니다. 4) 떨어뜨려...

  • Page 32: 설치 시 제한사항

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5.3 보관 1) 습기 적은 장소, 진동 및 먼지가 없는 장소를 선별하여 보관하십시오. 이중 적재 시에는 포장 상자가 변형되지 않을 정도의 무게 이어야 하며, 항상 떨어지지 않도록 보관하십시오 2) 낙뢰나 증기를 막도록 충분하게 대비합니다. 제품 보관 시 직사광선이 있는 장소를 피하십시오. 5.4 설치...

  • Page 33: 연장 도선

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. 배선 6.1 연장 도선 온도에 따른 저항값(Ω)의 변화를 이용하여 온도를 측정 방식으로 측온저항체(RTD) 길이를  연장하기 위한 연장 도선입니다. 측온저항체(RTD) 케이블은 3선식 또는 4선식으로 선정되며 차폐선의 한쪽 끝은 접지되어야  합니다. 구분 도체 절연체 차...

  • Page 34: 국제 색상 비교표

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 국제 색상 비교표 제품을 연결하기 위해 아래 테이블을 참조하십시오. (색상은 고객의 요구 사항에 따라 다르게 적용될 수 있습니다.) 측온저항체(RTD)  IEC/EN 60751 규격 적용 (KS C 1603 규격은 해당 색상 확인) Single (3-Wire) Double (6-Wire) Single (4-Wire) Double (8-Wire) C-QIM-2731-T13_KR_Rev.2...

  • Page 35: 명판 표시 사항

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. 명판 KCs Ex ia KCs Ex eb ATEX Ex ia ATEX Ex eb  방 폭 IEC Ex ia IEC Ex eb 인증 제품은 확인 시험에 합격하고 인증기관에 제출된 사양과 동일합니다.. 방폭 인증에 따라 모델명이 변경될 수 있습니다. 7.1 명판...

  • Page 36: 유지 보수

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 8. 유지 보수 온도 센서의 정확성은 비교 측정을 통해 확인 가능하며 필요 시 주기적으로 확인 시험을 통해 정확도를 유지 해야 합니다. 검증 및 교정은 적합한 테스트 장비 및 자격을 갖춘 인원에 의해 수행되어야 합니다.. 9. 결함 결함...

  • Page 37: 사용자 의무

    Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 10. 사용자 의무 온도 센서는 고온 및 부식성 환경에서 사용되는 제품으로 예상되는 각종 안전사항을 고려하여 제품을 선정 하여야 하며, 모든 온도 센서 디자인에서는 올바른 설치가 가장 중요합니다. 잘못된 설치는 궁극적으로 부정확한 온도 판독으로 이어질 수 있습니다. ㈜와이즈는...
  • Page 38 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 본 설명서의 내용은 심혈을 기울여 제작되었지만, 오탈자 또는 수정해야 할 내용이 있을 수 있으니 이점 양해하여 주시기 바랍니다. 본 제품의 규격 및 외관은 품질 향상을 위해 사전 통보 없이 변경될 수 있으며, ㈜와이즈는 이에 대한 변경 권리를...
