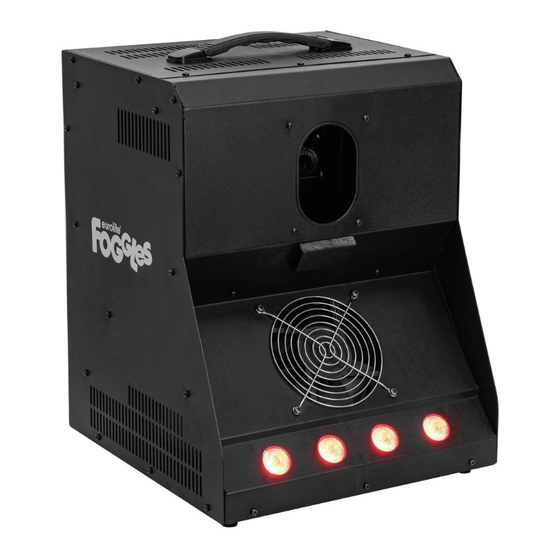

Summary of Contents for EuroLite FOGGLES
-
Page 2: Table Of Contents
TECHNISCHE DATEN ......... 14 Zubehör ..............14 D00154371, Version 1.0, Stand 17/04/2024 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2024 Eurolite. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. -
Page 3: Einleitung
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website. -
Page 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Dieses Effektgerät erzeugt mit Nebel gefüllte Seifenblasen. Es ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. - Page 5 Warnung vor Verletzungen • Flüssigkeit niemals trinken, einnehmen oder äußerlich anwenden! Von Kindern fernhalten und unzugänglich aufbewahren. Bei Haut-/Augenkontakt mit viel Wasser ab- bzw. ausspülen (ggf. einen Arzt aufsuchen). • Explosionsgefahr! Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art unter das Nebelfluid. •...
-
Page 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Austrittsdüse Seifenblasenfluidbehälter Lüfter Nebelfluidbehälter LED-Beleuchtung WirelessDMX-Anschluss Griff Display und Bedientasten Rückstellbare Sicherung 5-polige DMX512-Anschlüsse Netzanschluss 3-polige DMX512-Anschlüsse 6 • DE... -
Page 7: Tankbehälter Befüllen
TANKBEHÄLTER BEFÜLLEN WARNUNG! Umgang mit Fluid Vor Befüllen Netzstecker ziehen. Nur Fluide auf Wasserbasis verwenden. Niemals entzündliche Flüssigkeiten beifügen. Sollte Flüssigkeit in das Geräteinnere gelangen, lassen Sie das Gerät vor der Inbetriebnahme erst von einem Fachmann überprüfen. Die folgenden Fluids werden für den Betrieb mit der Maschine empfohlen. Verwenden Sie ausschließlich hochwertige und von Ihrem Händler empfohlene Fluids, um optimale Ergebnisse zu erzielen. -
Page 8: Bedienung
BEDIENUNG ACHTUNG! Betriebsbedingungen Betreiben Sie das Gerät immer mit ausreichend Fluid, um Schäden an Pumpen und Heizung zu vermeiden. Während des Betriebs kann es vorkommen, dass verminderter Nebelausstoß erfolgt. In diesem Fall heizt das Gerät nach. Nur so ist gewährleistet, dass immer die richtige Verdampfungstemperatur herrscht und optimale Nebelleistungen erreicht werden. -
Page 9: Menüstruktur
Menüstruktur Modus Anzeige Funktion n1: Dunstnebel Betriebsart n2: Seifenblasen n3: Seifenblasen mit Dunstnebel Dunstnebel Ausstoßvolumen 1- 100 % Lüfter Lüftergeschwindigkeit 1, 2, 3 Startadresse DMX-Startadresse 1-512 Reinigung Reinigungsfunktion Blasenmechanismus ein/aus Farboptionen LED-Farbe 1-8 oder aus (0) Hinweise • Verwenden Sie für die Reinigungsfunktion klares Wasser zum Ausspülen des Blasenmechanismus. Der Reinigungsmodus dauert 1 Minute. -
Page 10: Dmx-Betrieb
DMX-BETRIEB Einstellen der DMX-Startadresse Wenn das Gerät mit einem DMX-Signal angesteuert wird, wechselt es in den DMX-Betrieb und das Display zeigt die aktuelle DMX-Startadresse an. Damit das Steuersignal richtig an das Gerät adressiert wird, muss es auf die DMX-Startadresse eingestellt werden, die am DMX-Controller für das Gerät vorgesehen ist. Verwenden Sie die Tasten ▲... -
Page 11: Dmx512-Steuergerät Anschließen
DMX512-Steuergerät anschließen Das Gerät verfügt über 3- und 5-polige XLR-Anschlüsse für den DMX-Anschluss. • Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-Kabel. • Verbinden Sie den DXM-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette. -
Page 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG HINWEIS! Wartungsbedingungen Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. ACHTUNG! Lagerbedingungen Lagern Sie diese Maschine niemals ohne den Blasenmechanismus zu reinigen. Verwenden Sie klares Wasser zum Ausspülen. -
Page 13: Allgemeine Reinigung
Wiederholungen hängt vom Verschmutzungsgrad der Verdampferelemente ab. • Nach der Anwendung die Maschine ganz entleeren, den restlichen Reiniger vollständig entnehmen und den Tank gut durchspülen. • Die von uns empfohlenen Eurolite Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden. Lagerung Wir empfehlen Ihnen monatlich an der Maschine einen Testlauf durchzuführen, der aus einer Aufwärmzeit besteht... -
Page 14: Technische Daten
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden. Steckerbelegung: USB-Anschluss Zubehör Best.-Nr. 51834034 FUTURELIGHT WDR USB Drahtlos-DMX-Empfänger Best.-Nr. 70064704 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 51705316 PUSTEFIX Seifenblasenfluid PRO 2,5l Best.-Nr. 51705300 EUROLITE Seifenblasenkonzentrat für 5l Best.-Nr. 51703798 EUROLITE Smoke Fluid -C2D- Standard Nebelfluid 5l 14 • DE... - Page 15 TECHNICAL SPECIFICATIONS ......27 Accessories............. 27 D00154371, version 1.0, publ. 17/04/2024 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2024 Eurolite. All rights reserved.
-
Page 16: Introduction
INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,... -
Page 17: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This effect machine creates haze-filled bubbles. It is designed for professional use in the field of event technology, e.g. - Page 18 Warning – risk of injuries • Never drink fluid or use it on the inside or outside of a human body. If fluid gets in contact with skin or eyes, rinse thoroughly with water. If it is necessary call a doctor immediately. •...
-
Page 19: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS Output nozzle Bubble fluid tank Fog fluid tank LED illumination WirelessDMX port Handle Display and operating buttons Circuit breaker 5-pin DMX512 connectors Power input 3-pin DMX512 connectors 19 • EN... -
Page 20: Fluid
FLUID WARNING! Fluid handling Always disconnect from the mains before filling the machine. Only use water-based fluids. Never add flammable liquids. If fluid gets inside the machine, have it checked by skilled personnel before it is operated. The following fluids are optimized for use in the machine. Only use high-quality fluids recommended by your dealer to assure satisfactory results. -
Page 21: Operation
OPERATION CAUTION! Operating conditions Never operate the machine without fluid to prevent pump and heater damage. During operation, reduced fog output may occur. In this case the device is heating up again. After a short period, the machine will be ready to emit fog again. This process guarantees an appropriate vaporization temperature and the best fog emission possible. -
Page 22: Menu Structure
Menu structure Mode Display Function n1: Haze Operating mode n2: Bubbles n3: Bubbles with haze Haze Output volume 1- 100 % Fan speed 1, 2, 3 Starting address DMX starting address 1-512 Bubble cleaning Cleaning mode on/off Color options LED color 1-8 or off (0) Notes •... -
Page 23: Dmx Control
DMX CONTROL Adjusting the DMX start address When the machine is controlled via DMX signal, DMX mode is activated. The display indicates the current DMX starting address. To ensure that the control signals are properly directed to the machine, it must be adjusted to the DMX start address provided for it on the DMX controller. -
Page 24: Connecting A Dmx512 Controller
Connecting a DMX512 controller The unit features 3- and 5-pin XLR plugs for DMX connection. • Connect the output of your DMX controller to the DMX IN jack of the machine with a DMX cable. • Connect the DMX OUT jack of the machine to the DMX input of the next unit in the chain. Always connect one output to the input of the next unit until all units are connected. -
Page 25: Cleaning And Maintenance
CLEANING AND MAINTENANCE NOTICE! Maintenance conditions There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. CAUTION! Storage conditions Never store this machine without cleaning the bubble mechanism. -
Page 26: General Cleaning
• After use, empty all remaining cleaner and rinse the tank thoroughly. • The Eurolite fog fluids we recommend are non-hazardous to the environment and can be disposed of via the sewage system. -
Page 27: Technical Specifications
Accessories No. 51834034 WDR USB Wireless DMX Receiver No. 70064704 EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 51705316 PUSTEFIX Bubble Fluid PRO 2.5l No. 51705300 EUROLITE Bubble Concentrate for 5l No. 51703798 EUROLITE Smoke fluid -C2D- standard 5l 27 • EN... - Page 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00154371 Version 1.0 Publ. 17/04/2024...
