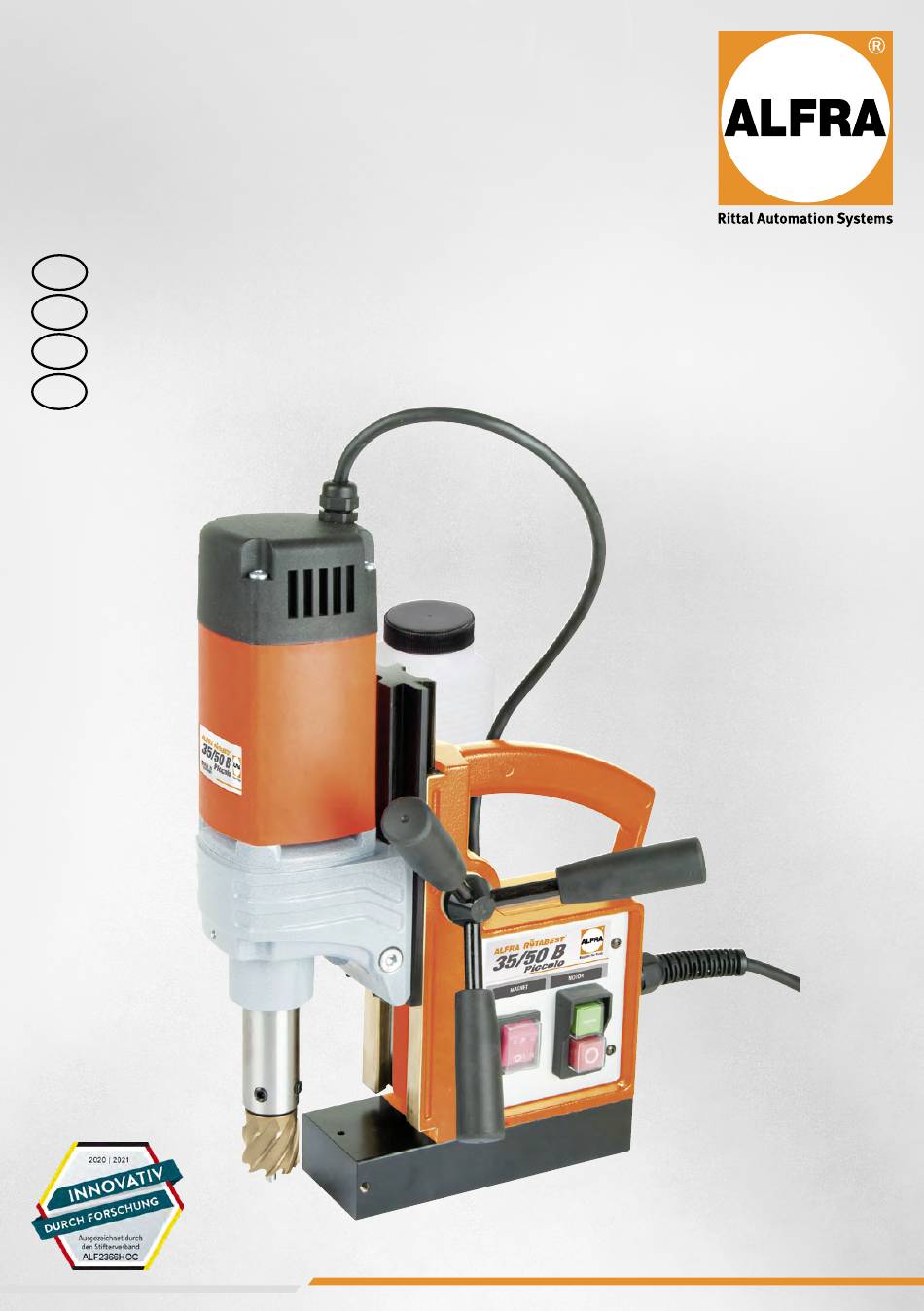

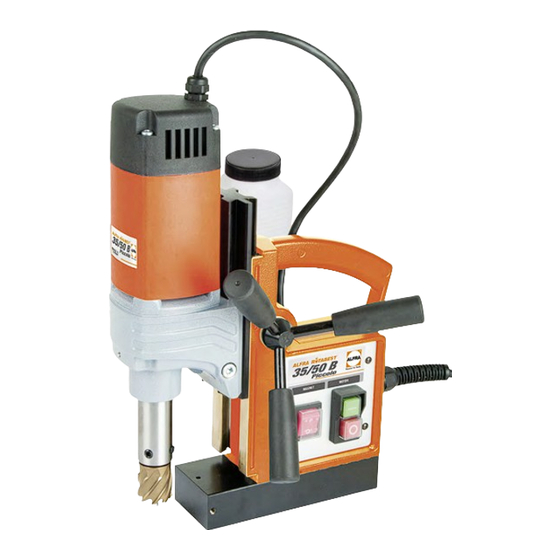

- Page 1 ALFRA ROTABEST 35/50 B PICCOLO ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE À SOCLE MAGNÉTIQUE TALADRO MAGNÉTICO #18401 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS | MANUEL D’UTILISATION | MANUAL DE INSTRUCCIONES...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS ............3 - 8 Sicherheitshinweise ........................... 3 Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör ..........4 Gerätebeschreibung ........................... 5 Inbetriebnahme, Arbeiten mit Kernbohrern ....................6 Arbeiten mit Vollbohrern, Wartung und Inspektion ..................7 Konformitätserklärung CE UKCA ......................... 8 Weiteres verfügbares Zubehör ........................27 Explosionszeichnung und Ersatzteilliste .................... -
Page 3: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Betriebsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie auf, um bei Bedarf darin nachschlagen zu können. SICHERHEITSHINWEISE Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Page 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
Vibration am Handgriff AC=3,5 mm/s und VC=3,2 mm/s Schutzklasse VERFÜGBARES ZUBEHÖR Verfügbares Zubehör Art.-Nr. Transportkasten 18532 Kühlmitteleinrichtung 189412029 Kühlmittel ALFRA BIO 4000 21040 Schutzschild 189311293 + 2x 189601096 Sicherheitsgurt 189490501 Sechskantschlüssel 2,5 mm DIN911-2,5 Sechskantschlüssel 4,0 mm DIN911-4,0 Sechskantschlüssel 6,0 mm DIN911-6,0 Spänehaken... -
Page 5: Gerätebeschreibung
GERÄTEBESCHREIBUNG Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden. -
Page 6: Inbetriebnahme, Arbeiten Mit Kernbohrern
5. Wenn Sie die Maschine senkrecht an der Wand oder Überkopf an Decken verwenden, muss die Rotabest mit einem Gurt gesichert werden. Während dieser Anwendungen empfehlen wir Ihnen, den eingesetzten Bohrer mit einem Spray (z.B. ALFRA 4000, Artikel Nr. 21040) zu kühlen. 6. Schalten Sie den Antriebsmotor durch Betätigung der grünen Taste (Motor) ein. -
Page 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion
• Getriebeöl oder Getriebefett erneuern • nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung. -
Page 8: Konformitätserklärung Ce Ukca
KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: Rotabest RB 35/50 B Piccolo 18401 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. -
Page 9: Contents
Dear customer, Thank you for purchasing an ALFRA product. Be sure to read these operation instructions closely before using your device for the first time and keep them for later reference. SAFETY INSTRUCTIONS Danger can occur when working with this machine due to improper handling and/or poor maintenance, which may lead to the destruction of the device and to severe physical injuries. -
Page 10: Specified Conditions Of Use, Technical Data, Available Accessories
VC=3,2 mm/s Protection class AVAILABLE ACCESSORIES Available Accessories Prod.-No. Transport case 18532 Coolant unit 189412029 Coolant spray ALFRA BIO 4000 21040 Safety guard 189311293 + 2x 189601096 Safety belt 189490501 Allen key 2,5 mm DIN911-2,5 Allen key 4,0 mm... -
Page 11: Description
DESCRIPTION The magnetic core drilling machine can be fixed with a switchable electromagnet on ferromagnetic work pieces. The electromagnet and the motor can be switched on and off with the large buttons of the control panel. A self-adjusting dovetail guide on which the motor is mounted can be adjusted in height with the star handle. -
Page 12: Start-Up, Working With Annular Cutters
5. Secure Rotabest with a strap when holding the machine vertically up against the wall or ceiling. During these applications, best practice is to cool the drill bit with a spray (e.g. ALFRA 4000, part no. 21040). 6. Press the green button (Motor) to switch on the drive motor. -
Page 13: Working With Twist Drills, Maintenance And Inspection
Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use original ALFRA spare parts. View our detailed spare parts list at the end of this operating manual. -
Page 14: Declaration Of Conformity Ce Ukca
DECLARATION OF CONFORMITY Alfra GmbH 2. Industriestr. 10 Manufacturer: D-68766 Hockenheim Germany Dr. Marc Fleckenstein, CEO, Alfra GmbH Official authorised entity for 2. Industriestraße 10 compilation of the relevant technical D-68766 Hockenheim documentation: Germany Angular Metal Core Drilling Machine Product:... -
Page 15: Table Des Matières
Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre machine et gardez-le pour vous y référer ultérieurement. CONSIGNES DE SÉCURITÉ Lors de l’utilisation de cette machine, des dangers peuvent apparaître en cas d’utilisation non conforme et/ou de mauvais entretien, qui peuvent entraîner la destruction de l’appareil et des dommages corporels... -
Page 16: Utilisation Conforme À L'usage Prévu, Données Techniques, Accessoires Disponibles
Classe de protection ACCESSOIRES DISPONIBLES Verfügbares Zubehör N°art. Malette de transport 18532 Réservoir de réfrigérant 189412029 Spray réfrigérant ALFRA BIO 4000 21040 Grille protectrice 189311293 + 2x 189601096 Sangle de sécurité 189490501 Clé pour vis à 6 pans creux 2,5 mm DIN911-2,5 Clé... -
Page 17: Description De L'appareil
DESCRIPTION DE L’APPAREIL La perceuse à socle magnétique peut être fixée aux pièces ferromagnétiques avec un électroaimant commutable. L’électroaimant (C) et le moteur (A) peuvent être mis en marche et arrêtés via les grandes touches du tableau de commande (E). Un guidage à queue d’aronde s’ajustant automatiquement et auquel est fixé... -
Page 18: Mise En Service, Pour Des Travaux Avec Des Fraises
5. Si vous utilisez la machine à la verticale sur une paroi ou en hauteur sur un plafond, le Rotabest doit être sécurisé avec une sangle. Pour ces travaux, nous recommandons de refroidir le foret utilisé avec un aérosol (par ex. ALFRA 4000, article n° 21040). 6. Démarrez le moteur d’entraînement en appuyant sur la touche verte (moteur). -
Page 19: Pour Des Travaux Avec Des Forets Hélicoïdaux, Maintenance Et Inspection
Seuls les électriciens sont habilités à entretenir, vérifier et réparer l'appareil conformément aux prescriptions légales en vigueur dans le pays. Utilisez uniquement les pièces ALFRA d’origine. Vous trouvez un aperçu de la liste des pièces de rechange à la fin du présent manuel d’utilisation. -
Page 20: Déclaration De Conformité Ce Ukca
DECLARATION DE CONFORMITE Alfra GmbH 2. Industriestr. 10 Fabricant: D-68766 Hockenheim Allemagne Dr. Marc Fleckenstein, Directeur, Alfra GmbH Plénipotentiaire pour 2. Industriestraße 10 l’établissement des documentations D-68766 Hockenheim techniques pertinentes : Allemagne Rotabest perceuse d’angle Produit: Rotabest RB 35/50 B Piccolo... -
Page 21: Índice
Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas para consultas futuras. INDICACIONES DE SEGURIDAD Al trabajar con esta máquina se generan, ante una manipulación indebida y / o mantenimiento deficiente, considerables peligros que pueden conducir a graves accidentes con considerables lesiones físicas y... -
Page 22: Uso Conforme Al Empleo Previsto, Datos Técnicos, Accesorios Disponibles
Clase de protección ACCESORIOS DISPONIBLES Accesorios disponibles N° de prod. Caja de transporte 18532 Unidad de refrigeración 189412029 Refrigerante ALFRA BIO 4000 21040 Escuodo protector 189311293 + 2x 189601096 Correa de seguridad 189490501 Llave Allen 2,5 mm DIN911-2,5 Llave Allen 4,0 mm... -
Page 23: Descripción Del Dispositivo
DESCRIPCIÓN DEL DISPOSITIVO El taladro electromagnético puede ser fijado en piezas de trabajo ferromagnéticas con un electroimán conmutable. Por medio del panel de mando (E) con teclas grandes, el electroimán (C) y el motor (A) pueden ser conectado y desconectado.Una guía cola de milano autoajustable, en la que está fijado el motor, se puede regular en altura mediante el torniquete (F). -
Page 24: Puesta En Servicio, Trabajar Con Fresas Huecas
5. Si utiliza la máquina en posición vertical en la pared o por encima de la cabeza en techos, el Rotabest se debe asegurar con una correa. Durante estas aplicaciones, le recomendamos enfriar el taladro utilizado con un aerosol (por ejemplo, ALFRA 4000, n.º de artículo 21040). 6. Presione el botón verde («Motor») para encender el motor de accionamiento. -
Page 25: Trabajar Con Brocas Macizas, Limpieza Y Conservación
• después de aprox. 250 horas de servicio cambiar las escobillas de carbón Mantener, comprobar y reparar solo puede ser realizado por profesionales electricistas de acuerdo a las normas vigentes en el país correspondiente. Emplear únicamente repuestos ALFRA. Sinopsis de repuestos al final de estas instrucciones de servicio. -
Page 26: Declaración De Conformidad Ce Ukca
DECLARACIÓN DE CONFORMIDAD Alfra GmbH 2. Industriestr. 10 Fabricante: D-68766 Hockenheim Alemania Dr. Marc Fleckenstein, Director, Alfra GmbH Persona autorizada para la 2. Industriestraße 10 compilación de los documentos D-68766 Hockenheim técnicos relevantes Alemania Máquina taladradora de núcleo metálico Producto:... -
Page 27: Weiteres Verfügbares Zubehör
WEITERES VERFÜGBARES ZUBEHÖR | OTHER AVAILABLE ACCESSORIES | AUTRES ACCESSOIRES DISPONIBLES Alfra Rotabest HSS Co Kernbohrer Alfra Rota Quick HSS Co Core Cutter Fraises à carotter Alfra Rotabest HSS-Co Ø 12 - 32 mm Schnitttiefe 25 mm Ø 12 - 32 mm Cutting depth 25 mm Ø... -
Page 28: Explosionszeichnung Und Ersatzteilliste
ERSATZTEILÜBERSICHT RB 35/50 B PICCOLO SPARE PARTS RB 35/50 B PICCOLO PIÈCES DE RECHANGE RB 35/50 B PICCOLO PIEZAS DE RECAMBIO RB 35/50 B PICCOLO... - Page 29 Pos. Menge Art.-Nr. Beschreibung Description Description Descripción Qty. Prod.-No. 189412076 Ständergehäuse RB 35X Ständergehäuse RB 35X housing RB 35X châssis RB 35X 189414086 Schlitten Schlitten slide le chariot 189301003 Zahnstange Zahnstange rack étagère 189412062 Messingprofil -rechts- Messingprofil -rechts- brass profile -right- profil laiton -droite- 189412063 Messingprofil -links-...
- Page 30 ERSATZTEILÜBERSICHT MOTOR | SPARE PARTS OF THE MOTOR PIÈCES DE RECHANGE DU MOTEUR | PIEZAS DE RECAMBIO DEL MOTOR...
- Page 31 Menge Art.-Nr. Pos. Beschreibung Description Description Qty. Prod.-No. 189622018 Blechschraube tapping screw vis à tôle 189502050 Motorkappe cap for motor housing couvercle du moteur 189302200 Motorgehäuse (kpl.) motor housing (compl.) carcasse de moteur (compl.) 189502057 O-Ring o-ring joint torique 189812011 Rillenkugellager deep groove ball bearing roulement à...
- Page 32 PSG4 Wenn Sie mehr über diese oder andere Produkte erfahren möchten, fragen Sie Ihren ALFRA-Händler oder besuchen Sie uns auf unserer Homepage, auf Facebook oder auf YouTube. For more information on these or further products, contact your ALFRA distributor or visit our homepage. Follow us on Facebook and YouTube.
- Page 36 Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
