Instruction Manual for LED028 ED Underwater Light
EN
IMPORTANT: This manual includes essential information on the safety measures to be
implemented for installation and start-up. Therefore, the installer, as well as the user,
must read these instructions before beginning installation and start-up.
Technical Specification
Standard input voltage: 12V AC/DC (Range: 12~18V AC or DC)
Standard input watt:
RGB / White
6W / 7W
Use life: 60,000 hours
16 programs with Synchronization capability

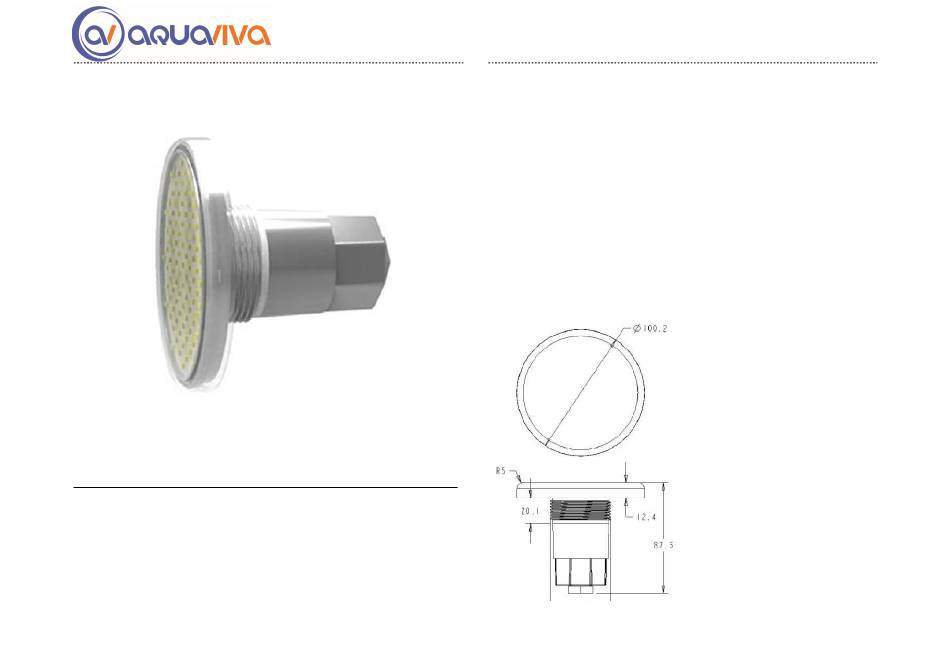

Dimensions:
Advertisement
Related Manuals for AquaViva LED028
Summary of Contents for AquaViva LED028
- Page 1 Instruction Manual for LED028 ED Underwater Light IMPORTANT: This manual includes essential information on the safety measures to be implemented for installation and start-up. Therefore, the installer, as well as the user, must read these instructions before beginning installation and start-up.
- Page 2 Packing Contents 8. Evening sea: slow animation red/blue The following items are included inside the box: 9. Evening rivers: slow animation red/green Lamp Assembly x 1 10. Riviera: slow animation green/blue Cable Nut x 1 11. White: neutral white Rubber Ring x 1 12.
- Page 3 I. Concrete & tile III. Fiber glass II. Concrete & liner IV. Panel & Liner...
- Page 4 replaced without cutting any cable. To replace, unfasten the lamp from the wall fittings, unfasten the nut and disconnect the wire. Then connect the wire to a new lamp and fasten the new lamp with the nut, and then fasten the light back to the wall fittings. Ensure the new lamp is of the same model and characteristics as the one being replaced.
- Page 5 • Replacement must be performed with the lamp disconnected from the electric power system. • Do not handle any electrical components with wet feet. Warranty The manufacturer warrants this LED underwater lights against defects in materials and workmanship for a period of one year from the date of purchase. This warranty does not cover the fixture becoming damaged due to misuse, accidental damaged, improper handling and/or installation and specifically excludes liability for direct, incidental or consequential damages.
- Page 6 Руководство по эксплуатации светодиодного подводного фонаря LED028 ВАЖНО: Это руководство содержит важную информацию о мерах безопасности, которые необходимо соблюдать при установке и запуске. Поэтому установщик, как и пользователь, должны прочитать эти инструкции перед началом установки и запуска. Техническая спецификация Стандартное входное напряжение: 12 В переменного/постоянного тока...
- Page 7 Содержимое упаковки 8. Вечернее море: медленная анимация красный/синий Внутри коробки находятся следующие элементы: 9. Вечерние реки: медленная анимация красный/зеленый Лампа в сборе х 1 Ривьера: медленная анимация зеленый/синий Кабельная гайка x 1 Белый: нейтральный белый Резиновое кольцо х 1 Радуга: медленная анимация синего/красного/зеленого цвета. Инструкция...
- Page 8 I. Бетон и плитка III. Стекловолокно II. Бетон и вкладыш IV. Панель и вкладыш...
- Page 9 Для замены отсоедините лампу от настенного крепления, открепите гайку и отсоедините провод. Затем подсоедините провод к новой лампе и закрепите новую лампу с помощью гайки, а затем снова закрепите светильник на настенных креплениях. Убедитесь, что новая лампа та же модель и характеристики, что и заменяемый. Детали, отмеченные...
- Page 10 Instrukcja obsługi lampy podwodnej LED LED028 WAŻNE: Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, których należy przestrzegać podczas instalacji i rozruchu. Dlatego instalator, a także użytkownik, muszą zapoznać się z niniejszą instrukcją przed rozpoczęciem instalacji i uruchomieniem. Dane techniczne Standardowe napięcie wejściowe: 12 V AC/DC (zakres: 12-18 V AC lub DC) Standardowa moc wejściowa: RGB/biała...
- Page 11 Zawartość opakowania 8. Morze wieczorem: powolna animacja czerwony/niebieski Wewnątrz opakowania znajdują się następujące elementy: 9. Wieczorne rzeki: powolna animacja czerwony/zielony Zespół lampy x 1 Riwiera: powolna animacja zielony/niebieski Nakrętka kablowa x 1 Gumowy Biały: neutralny biały pierścień x 1 Tęcza: niebieska/czerwona/zielona powolna animacja. Instrukcja i użytkowanie Rzeka kolorów: program 12, potem program 15 Jest to zaawansowana technologicznie sterowana elektronicznie lampa oparta na diodach...
- Page 12 I. Beton i płytki III. Włókno szklane II. Beton i wykładzina IV. Panel i wkładka...
- Page 13 Aby wymienić, należy odłączyć lampę od uchwytu ściennego, odkręcić nakrętkę i odłączyć przewód. Następnie podłączyć przewód do nowej lampy i zamocować nową lampę nakrętką, a następnie przymocować lampę z powrotem do uchwytów ściennych. Należy upewnić się, że nowa lampa ma ten sam model i specyfikację, co wymieniana. Pozycje oznaczone * nie są...
