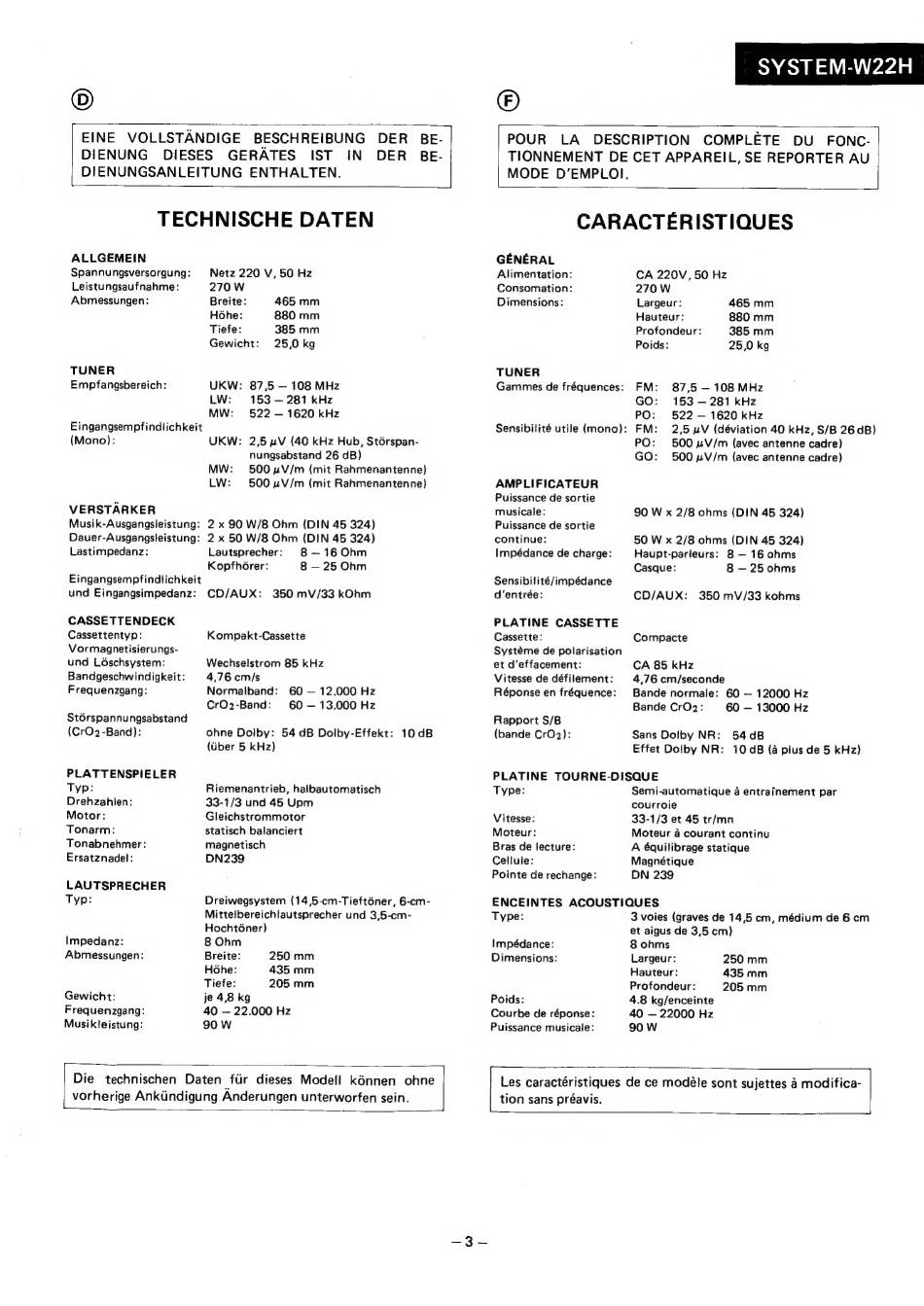

Sharp SYSTEM-W33H Service Manual page 6

©
SYSTEM-W22H
©
EINE VOLLSTANDIGE BESCHREIBUNG DER BE-
DIENUNG DIESES GERATES IST IN DER BE-
DIENUNGSANLEITUNG ENTHALTEN.
POUR LA DESCRIPTION COMPLETE DU FONC-
TIONNEMENT DE CET APPAREIL, SE REPORTER AU
MODE D'EMPLOI.
TECHNISCHE DATEN
ALLGEMEIN
Spannungsversorgung:
Leistungsaufnahme:
Abmessungen:
TUNER
Empfangsbereich:
Eingangsempfindlichkeit
(Mono):
VERSTARKER
Musik-Ausgangsleistung:
Dauer-Ausgangsleistung:
Lastimpedanz:
Eingangsempfindlichkeit
und Eingangsimpedanz:
CASSETTENDECK
Cassettentyp:
Vormagnetisierungs-
und Léschsystem:
Bandgeschwindigkeit:
Frequenzgang:
St6rspannungsabstand
(CrO2-Band):
PLATTENSPIELER
Typ:
Drehzahlen:
Motor:
Tonarm:
Tonabnehmer:
Ersatznadel:
LAUTSPRECHER
Typ:
Impedanz:
Abmessungen:
Gewicht:
Frequenzgang:
Musikleistung:
Netz 220 V, 50 Hz
270W
Breite: 465 mm
Hohe: 880 mm
Tiefe: 385 mm
Gewicht: 25,0 kg
UKW: 87,5 — 108 MHz
LW: 153 — 281 kHz
MW: 522 — 1620 kHz
UKW: 2,5 nV (40 kHz Hub, Stérspan-
nungsabstand 26 dB)
MW: 500 4V/m (mit Rahmenantenne)
LW: 500 "uV/m (mit Rahmenantenne)
2 x 90 W/8 Ohm (DIN 45 324)
2 x 50 W/8 Ohm (DIN 45 324)
Lautsprecher: 8—16 Ohm
Kopfho6rer: 8 — 25 Ohm
CD/AUX: 350 mV/33 kOhm
Kompakt-Cassette
Wechselstrom 85 kHz
4,76 cm/s
Normalband: 60 — 12.000 Hz
CrO2-Band: 60 — 13.000 Hz
ohne Dolby: 54 dB Dolby-Effekt: 10dB
(Uber 5 kHz)
Riemenantrieb, halbautomatisch
33-1/3 und 45 Upm
Gleichstrommotor
statisch balanciert
magnetisch
DN239
Dreiwegsystem (14,5-cm-Tiefténer, 6-cm-
Mittelbereichlautsprecher und 3,5-cm-
Hochténer)
8 Ohm
Breite: 250 mm
Hohe: 435 mm
Tiefe: 205 mm
je 4,8 kg
40 — 22.000 Hz
90 W
GENERAL
Alimentation:
Consomation:
Dimensions:
CARACTERISTIQUES
CA 220V, 50 Hz
270 W
Largeur: 465 mm
Hauteur: 880 mm
Profondeur: 385 mm
Poids: 25,0 kg
TUNER
Gammes de fréquences:
Sensibilité utile (mono):
AMPLIFICATEUR
Puissance de sortie
musicale:
Puissance de sortie
continue:
Impédance de charge:
Sensibitité/impédance
d'entrée:
PLATINE CASSETTE
Cassette:
Systéme de polarisation
et d'effacement:
Vitesse de défilement:
Réponse en fréquence:
Rapport S$/B
(bande CrO2):
FM: 87,5 — 108 MHz
GO: 153 —281 kHz
PO: 522 — 1620 kHz
FM: 2,5 pV (déviation 40 kHz, S/B 26dB)
PO: 500 uV/m {avec antenne cadre)
GO: 500 4V/m (avec antenne cadre)
90 W x 2/8 ohms (DIN 45 324)
50 W x 2/8 ohms (DIN 45 324)
Haupt-parieurs: 8 — 16 ohms
Casque: 8 — 25 ohms
CD/AUX: 350 mV/33 kohms
Compacte
CA 85 kHz
4,76 cm/seconde
Bande normale: 60 — 12000 Hz
Bande CrO2: 60 — 13000 Hz
Sans Dolby NR: 54dB
Effet Dolby NR: 10 dB (a plus de 5 kHz)
PLATINE TOURNE-DISQUE
Type:
Vitesse:
Moteur:
Bras de lecture:
Cellule:
Pointe de rechange:
Semi-automatique a entrafnement par
courroie
33-1/3 et 45 tr/mn
Moteur a courant continu
A équilibrage statique
Magnétique
DN 239
ENCEINTES ACOUSTIQUES
Type:
Impédance:
Dimensions:
Poids:
Courbe de réponse:
Puissance musicale:
3 voies (graves de 14,5 cm, médium de 6 cm
et aigus de 3,5 cm)
8 ohms
Largeur:
Hauteur:
Profondeur:
4.8 kg/enceinte
40 — 22000 Hz
90 W
250 mm
435 mm
205 mm
Die technischen Daten ftir dieses Modell kénnen ohne
vorherige Ankiindigung Anderungen unterworfen sein.
Les caractéristiques de ce modéle sont sujettes 4 modifica-
tion sans préavis.
