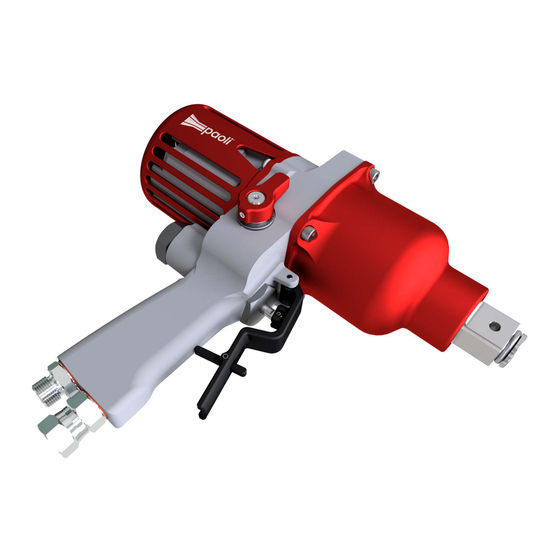

  • Page 1 DPH 340 M DPH 341 M DPH 351 M...
  • Page 2 Grazie per aver scelto un prodotto PAOLI. Dietro il vostro avvitatore ci sono la capacità e l’impegno di un team aziendale che lavora tutti i giorni per essere in grado di offrirvi sempre dei prodotti potenti, affidabili e durevoli nel tempo. Dalle Pit Lanes a ogni tipo di attività, il vostro successo è...
  • Page 3 Phone +39 0522 364 511 - Fax +39 0522 304 864 info@paoli.net - www.paoli.net DPH 340 M - DPH 341 M - DPH 351 M MANUALE D’USO E MANUTENZIONE Per poter lavorare con l’avvitatore senza esporsi a situazioni di pericolo è...
  • Page 4 MANUALE D’USO E MANUTENZIONE DATI TECNICI DESCRIZIONE LUBRIFICAZIONE Lubrificazione masse battenti: Grasso Avvitatore idraulico con leva meccanica. (Molykote® BR2 Plus) USO PREVISTO CONDIZIONI AMBIENTALI Utensile per l’assemblaggio di elementi di collegamento filettati. Temperatura di utilizzo: +5°C ÷ +45°C Temperatura di stoccaggio: -10 ÷ +50°C ALIMENTAZIONE OLEODINAMICA Umidità...
  • Page 5 MANUALE D’USO E MANUTENZIONE • in caso di avvitatura sostituite il bullone e L La regolazione della pressione oleodinamica riformate il filetto su cui l’avete avvitato, che alimenta l’avvitatore è personalizzabile causa snervamento; direttamente sulla centralina DYNO-M • in caso di svitatura sostituite comunque il (vedesi manuale dedicato).
  • Page 6 MANUTENZIONE L Ogni 6 mesi eseguire l’ingrassaggio delle 4. Inserire la nuova guarnizione (inclusa nel service kit). Riposizionare la cuffia, le masse battenti. nuove rondelle e avvitare con una chiave 1. Fissare la macchina con una morsa, con dinamometrica le nuove viti (incluse nel service kit) (vedi figura Fig.5-D).
  • Page 7 INDICAZIONI PER LA SICUREZZA Indossare abiti appropriati. Non usare vestiti parti e/o accessori dell’utensile in movimento o larghi o gioielli, che potrebbero impigliarsi in parti in lavoro. in movimento. Si raccomanda di indossare guanti Prestare attenzione. protettivi, scarpe antinfortunistiche e antiscivolo Fare sempre attenzione a ciò...
  • Page 8 Non modificare alcun elemento di macchina Fare riparare l’utensile da personale qualificato. senza esplicita autorizzazione PAOLI, né Questo utensile idraulico è conforme alle vigenti rimuovere protezioni, dispositivi di sicurezza o di norme di sicurezza. Le riparazioni devono essere controllo. effettuate da personale qualificato usando parti di Interrompere la lavorazione qualora dovessero ricambio originali, altrimenti potrebbero derivare...
  • Page 9 MANUALE D’USO E MANUTENZIONE RISOLUZIONE DEI PROBLEMI PROBLEMA CAUSA RIMEDIO Leva di avviamento dell’utensile Premere la leva di non premuto a fondo avviamento La pressione o portata della Controllare la linea di linea di alimentazione è nulla alimentazione. o insufficiente L ’albero non gira Operare in un ambiente con Temperatura troppo bassa...
  • Page 10 AGIP OSO 15 avvitatori idraulici con leva meccanica (DPH 340 M, DPH 341 M, DPH 351 M) e la centralina APILUBE CIS 15 / SL 15 di comando DYNO-M. Riportiamo comunque anche un’altra serie...
  • Page 11 SPECIFICHE OLIO IDRAULICO ITALIANO...
  • Page 12 ITALIANO ITALIANO 12 12...
  • Page 13 DINO PAOLI S.R.L. - Via G. Dorso, 5 - 42124 Reggio Nell’Emilia (Re) - Italy dichiariamo sotto nostra unica responsabilità che il prodotto: Tipo di macchina DPH 340 M - DPH 341 M - DPH 351 M Avvitatore idraulico con leva meccanica DATI TECNICI...
  • Page 14 DINO PAOLI s.r.l. Via G. Dorso, 5 - 42124 Reggio nell’Emilia (RE) - Italy Phone +39 0522 364 511 - Fax +39 0522 304 864 sales@paoli.net - www.paoli.net CONDIZIONI DI GARANZIA LIMITATA DEL FABBRICANTE Le condizioni di garanzia fornite dalla DINO PAOLI S.r.l. sono le seguenti: ◦...
  • Page 15 OPERATING AND MAINTENANCE MANUAL TECHNICAL DATA DESCRIPTION LUBRICATION Impact mechanism lubrication: Grease Hydraulic impact wrench with mechanical lever. (Molykote® BR2 Plus) INTENDED USE ENVIRONMENTAL CONDITIONS Tool for assembling threaded connection elements. Operating temperature: +5°C ÷ +45°C Storage temperature: -10 ÷ +50 °C HYDRAULIC POWER SUPPLY Air humidity: 20%÷85% (without condensate) (use) Maximum permissible pressure: 200 bar...
  • Page 16 “S” and retaining ring “R” (see figure Fig. L “Drive without Hole and with Ring”: insert 9-A) (for models DPH 341 M and DPH 351 accessory “A” into the impact wrench M ). drive, with axial pressure (see figure Fig.9-B) (for the DPH 340 M model).
  • Page 17 OPERATING AND MAINTENANCE MANUAL MAINTENANCE L Every months grease impact 4. Insert the new gasket (included in the service kit). Reposition the cap, the new mechanism. washers and tighten the new screws 1. Secure the machine with a vice, with the (included in the service kit) with a torque wrench (see figure...
  • Page 18 Wear appropriate clothing. Pay attention. Do not use loose Always pay attention to what you clothing or jewellery, which could become are doing. Proceed with caution. Cease working caught up in moving parts. It is recommended when feeling tired. to wear protective gloves, safety shoes and non-slip shoes when working outdoors.
  • Page 19 OPERATING AND MAINTENANCE MANUAL Do not modify any machine element Have the tool repaired by qualified personnel. without explicit PAOLI authorisation, remove This hydraulic tool complies with the current protections, safety or control devices. safety regulations. Repairs must be carried out Stop machining if abnormal vibrations or noise, by qualified personnel using original spare parts,...
  • Page 20 TROUBLESHOOTING PROBLEM CAUSE SOLUTION Tool start lever not fully pressed Press the start lever The pressure or flow rate of the supply line is zero or Check the power line. insufficient Operate in a higher The shaft does not turn Overly low temperature temperature environment Contact an authorised service...
  • Page 21 AGIP OSO 15 hydraulic impact wrenches with mechanical lever (DPH 340 M, DPH 341 M, DPH 351 M) APILUBE CIS 15 / SL 15 and the DYNO-M control unit. HIDROFLUID 68-15 /...
  • Page 22 APPLICATIONS Eni Arnica 22 is a high performance anti-wear hydraulic oil, specially developed to meet the needs of modern hydraulic systems for mobile and industrial machinery operating in the most severe conditions. It is formulated with selected base oils and with ‘low zinc’ additives capable of guaranteeing high thermal, oxidative and hydrolytic stability.
  • Page 23 SPECIFICHE OLIO IDRAULICO SPECIFICATIONS Properties Method Unit Typical Appearance clear Density at 15°C Viscosity at 40°C Viscosity index Flash point (COC) Pour point Demulsivity at 54“C minutes Date Code ENGLISH...
  • Page 24 DINO PAOLI S.R.L. - Via G. Dorso, 5 - 42124 Reggio Nell’Emilia (Re) - Italy we declare under our sole responsibility that the product: Type of machine DPH 340 M - DPH 341 M - DPH 351 M Hydraulic impact wrench with mechanical lever TECHNICAL DATA...
  • Page 25 DINO PAOLI s.r.l. Via G. Dorso, 5 - 42124 Reggio nell’Emilia (RE) - Italy Phone +39 0522 364 511 - Fax +39 0522 304 864 sales@paoli.net - www.paoli.net TERMS AND CONDITIONS OF THE MANUFACTURER’S LIMITED WARRANTY The terms and conditions of the warranty provided by DINO PAOLI S.r.l. are: ◦...
  • Page 26 SCHEDE TECNICHE RACCORDO IDRAULICO RACCORDO IDRAULICO MASCHIO CENTRALINA FEMMINA CENTRALINA ITALIANO ENGLISH Utensile idraulico Hydraulic tool Centralina idraulica Electro-hydraulic power unit ALLEGATI...
  • Page 27 TECHNICAL CHARTS ITALIANO ENGLISH Attacco albero trazione Square drive Leva di avviamento Trigger Corpo impugnatura Motor housing Coperchio masse battenti Hammer case Impugnatura ausiliaria Auxiliary handle Connessione idraulica femmina avvitatore Impact wrench’s female hydraulic connection Connessione idraulica maschio avvitatore Impact wrench’s male hydraulic connection Invertitore di rotazione Rotation reverse shaft Numero di matricola...
  • Page 28 SCHEDE TECNICHE Fig.3 COPPIE DI MODELLI SERRAGGIO DPH 340 M 18 Nm DPH 341 M DPH 351 M 42 Nm Fig.4 Fig.5 ALLEGATI ALLEGATI...
  • Page 29 TECHNICAL CHARTS Fig. 5-A Fig. 5-B DPH 340 M DPH 341 M Fig. 5-C Fig. 5-D ITALIANO ATTACHMENTS ATTACHMENTS...
  • Page 30 SCHEDE TECNICHE Fig. 5-A Fig. 5-B DPH 351 M Fig. 5-C Fig. 5-D ALLEGATI...
  • Page 31 TECHNICAL CHARTS DPH 340 M DPH 351 M DPH 341 M 18 Nm 18 Nm ATTACHMENTS...
  • Page 32 SCHEDE TECNICHE Fig. 7 LEVA AVVIAMENTO INVERTITORE SICUREZZA ANTI AVVIAMENTO ACCIDENTALE DISABILITARE LA PREMERE LA LEVA SICUREZZA ANTI AVVIAMENTO AVVIAMENTO ACCIDENTALE ALLEGATI...
  • Page 33 TECHNICAL CHARTS Fig. 8 ATTACHMENTS...
  • Page 34 SCHEDE TECNICHE TABLE SPECIFICATIONS DPH 340 M DPH 341 M DPH 351 M 3/4” 1” 1” M14-M24 M18-M33 M18-M36 3000 Nm 3000 Nm 5000 Nm 7,6 kg 7,7 kg 8,8 kg 2800 rpm 2800 rpm 1700 rpm 10 l/min 12, 9 m/s...
  • Page 36 DINO PAOLI s.r.l. Via G. Dorso, 5 - 42124 Reggio nell’Emilia (RE) - Italy Phone +39 0522 364 511 - Fax +39 0522 304 864 info@paoli.net - www.paoli.net...
