VEDUM Billan 400 587200401 Manual

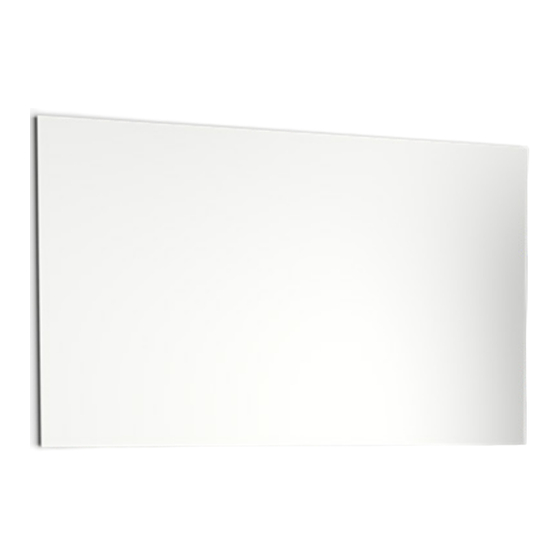

Spegel Billan /Mirror Billan
Billan 400 Billan 500
Art. nr. 587200401 Art. nr. 587200501
AVEMBALLERING / Unpacking the mirror
Packa varsamt upp spegeln, avlägsna hörnskydden. Använd inte vassa föremål,
då du riskerar att repa spegeln.
INNEHÅLL / Package contents
1x 2x 2x
Ø5x50 mm.
MONTERING AV SPEGEL PÅ VÄGG / Mounting of mirror on wall
Kontrollera väggmaterial och välj annan skruv om den bifogade ej passar.
Bifogad skruv (Ø5x50 mm) är avsedd för att fästas i träregel eller betong.
Borra hål i vägg enligt illustrationen nedan. Fyll de borrade hålen med silikon
innan skruv dras.
1
Montera skruv med väggfäste enligt illustration 1.
Justeringsmån spegel.
Adjusting the mirror.
587200601 ( 1 : 2 )
30 mm.
1
AS S E MBLY INS TR UC TIO NS mod . LUC E
Billan 600x720/900
Art. nr. 587200601, 587191601
2x 2x
Benämning
BRICKA
Skala Generell Tolerans ± Sida Vyplacering Ritningsnummer Revision
8:1 0,30 1 / 1
Ritad EMHI Granskad Godkänd Datum Mark-00573 -
AS S E MBLY INS TR UC TIO NS mod . LUC E
587200601 ( 1 : 2 )
1
7 mm.
Benämning
SPEGLAR BILLAN
Skala Generell Tolerans ± Sida V p y a l c r e n i g i R n t n i n s g u m m r e R e v s i o i n
1 : 2 0,30 2 / 3
Ritad Granskad Godkänd Datum Mark-00572
emhi -
Billan 900
Art. nr. 587200901
Carefully unpack the mirror, remove the corner protections. Do not use sharp
tools. Danger of scratching the mirror.
VERKTYG / Tools
Check wall material and select another screw if the attached one does not fit.
Attached screw (Ø5x50 mm) is intended to be attached to a wooden beam
or concrete. Drill holes in the wall according to the illustration below. Fill the
drilled holes with silicone before tightening the screw.
Install screw with wall bracket according to illustration 1.
Art.nr. 587200601
Billan 1200
Art. nr. 587201201
Horizontal adjustment
Horizontal adjustment
