SIDA
UTGÅVA
DATUM
ART NR
1 (6)
4
2017-01-16
508923
TIDY/FREE/MEZZO UPPHÄNGNING
HÖGSKÅP
HALVHÖGT SKÅP SPEGEL
5
5
5
AVLOPP I VÄGG

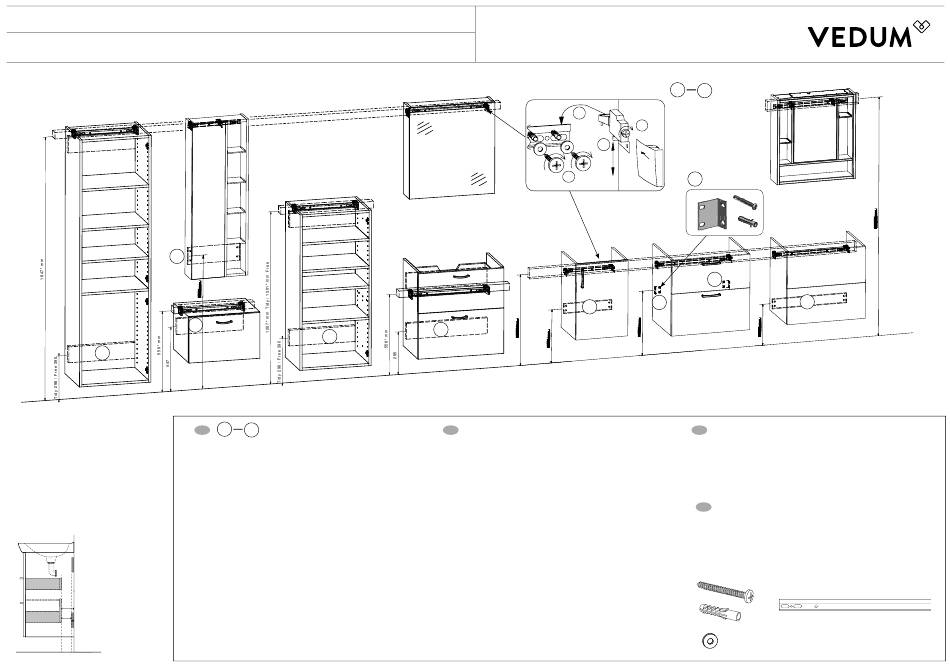

UPPSÄTTNING AV SKÅP
Underskåp för tvättställ med lådor har utrymme bakom
lådan enligt X och Y* på ritning nedan: *Free under-
skåp saknar spikregel, totalmått 65 mm är till vägg.
*Free tvättställspaket Y=
65 mm
Mezzo tvättställspaket X=
60 mm
Tidy tvättställspaket X=
70 mm
Utgång avlopp i vägg,
max höjd över golv:
Free
550 mm
Mezzo
650 mm
Tidy
480 mm
Y
X
spikregel
16 mm
6
HALVHÖGT SKÅP
1. (Halvhögt skåp kan även monteras
lika halvhögt skåp spegel)
5
5
LÅDA
Höjden för montering av väggskena ska
vara -50 mm från stommens överkant.
1
6
S
F
1. Montera N väggskenorna med S plugg och R skruv samt bricka R1, se mått. Bifo-
gad skruv R för montering av väggskena är anpassad för att fästas i träregel eller
betong. Kontrollera väggmaterial och välj annan skruv och plugg om den bifogade
skruven ej passar.
2. Häng upp skåpen på väggskenorna.
3. Kontrollera att skåpen är i våg, justera vid behov.
4. Dra åt skruvarna försiktigt så att beslagen spänner fast skåpen mot väggen. (An-
vänd ej skruvdragare.)
5. Underskåp för tvättställ SKALL OCKSÅ skruvas i väggen med skruvregeln för ökad
säkerhet. Även övriga sidoskåp och högskåp kan skruvas i nedre skruvregel för
ökad säkerhet.
6. Underskåp för tvättställ Free 615 och 915 SKALL OCKSÅ skruvas i väggen med
två vinkeljärn i bakkant som extra säkerhet. Använd 1 st R skruv och S plugg/
vinkeljärn.
7. Montera upp alla skåp innan du lägger på tvättstället.
8. Vid borrning av hål för handtag så använd ett mothåll på framsidan när du borrar
igenom, så att inte lacken spricker runt hålet.
SPEGELSKÅP BAS PLUS ÖVERSKÅP
2
4
1
3
Tillbehörspåse
5
Spik/Nail
FREE UNDERSKÅP 415
Name
TIDY UNDERSKÅP
Scale
General +
Tillbehörspåse
View location
Drawing number
Revision
Tolerance -
1 : 50
0,30
Drawn by
Checked by
Approved by
Date
Förvaringsskåp med spegel
JOBE
GB
MOUNTING OF CABINETS
B
A
1. Mount the N wall-rails with S plugs and R screws with washer R1 as measureses
shown in the drawings. Screws R are intended to be attached to a wood joist in wall
C
or concrete wall. Check the wall and choose a di erent screw if R does not apply.
D
2. Hang the cabinet on the wall-rail
Ø 3,5x25mm
3. Check that the cabinet hang horizontally and adjust if needed.
4. Tighten the screws so that the fittings lock the cabinet towards the wall. (Do not use
a electrical screw driver)
5. For increased safety, the vanity-unit shall also be mounted to the wall by the bolt
with plugs and screws. The highcabinet can also be mounted to the wall for in-
creased safety.
J
Å
6. For increased safety, the vanity-unit Free 615 and 915 shall be mounted to the wall by
the brackets with plugs and screws.
K
7. Mount all the cabinets and then fit the washbasin.
L
8. To drill the holes for the handles, use a piece of wood and press it towards the front
of the door while drilling from the backside.In this way you will drilling from the back-
Ø 3,5x12mm
side. In this way you will avoid cracks around the holes on the front side.
1
4
Skruva alltid i de YTTRE
2
hålen på skenan.
4
Always fit screws in the
OUTER holes on the rail.
3
5
Område för eluttag
1
6
F
Täckkåpa EJ till underskåp
F
1
6
U2
6
5
U1
Panelclips front
FREE UNDERSKÅP 615 915
Låda Basic
Handtag Basic
S
Ø 4x20mm
E
Ø 6,3x11mm
MONTERING AV TVÄTTSTÄLL
I
Ø 3,5x20mm
Det är viktigt att kommoden är monterad i våg och lod. Fäst tvättstället mot kommoden genom
G
att lägga en klick silikonmassa i varje hörn. Detta för att det skall finnas möjlighet att justera
Ø 4x40mm
eller nedmontera tvättstället vid behov.
GB
ASSEMBLY OF THE WASHBASIN
Upphängningsbeslag
It is important that the washbasin is assembled in the right angle. Fix the washbasin to the
vanity-unit by putting a dab of sanitary silicone in each corner. This enables adjustment or
dismantling of the washbasin.
R
P
Ø 6x50mm
O
S
Q
R1
Ø 6x16x1mm
Ø 6,3x11 mm
Tillbehörspåse
SPEGELSKÅP PREMIUM
Spik/Nail
Tillbehörspåse
Tillbehörspåse
Spik/Nail
B
A
C
D
Tillbehörspåse
Låda Basic
Ø 3,5x25mm
B
A
E
Ø 6,3x11mm
C
G
D
J
5
U3
Ø 3,5x25mm
K
L
MEZZO UNDERSKÅP
Ø 3,5x12mm
J
Å
*= mått CC för regel i vägg och borrhål till väggskena N
K
*= spacing floor to joist in wall and drill holes for rail N
L
Ø 3,5x12mm
Gångjärn
Väggskena upphän
Gångjärn
N
Väggskena upphängning
V
N
Ø 4x4
Å
O
Q
Ø 6,3x
