VEDUM Hyllor 400 Quick Start Manual

Hyllor /Shelves

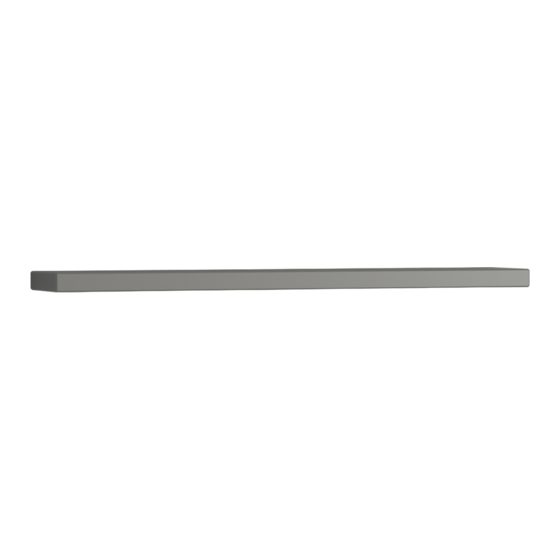

Hyllor 400, 600 och 900 mm.
Shelves 400, 600 and 900 mm.
MONTERING HYLLOR /Assembling shelves
1. Börja med att montera ihop väggkonsolerna.
2. Utgå från centrum av hylla och mät in placeringen av väggkonsolerna.
Montera väggkonsolerna enligt mått så att justerskruvarna (A) är
nedåt.
3. Montera hyllan på tapparna.
4. Väggkonsolerna går att justera i sidled genom att lossa monterings-
skruvarna (A) eller den sexkantiga spjutbeslaget (B) (gängad i ena
änden), justera efter behov och dra åt skruvarna eller spjutbeslaget
igen.
5. Lutningen på hyllan går att ändra med de små justerskruvarna (A).
1
A
2
BREDD/WIDTH 400 / 600 / 900
100
BREDD/WIDTH 500 / 750 / 1000
160
1
Hyllor Flow & Zone 500, 750 och 1000 mm.
Shelves Flow & Zone 500, 750 and 1000 mm.
B
100
160
1. First assemble the brackets.
2. Start from the centre of the shelf and measure the placement of the
brackets as measurses. Mount the brackets as measurses shown, so
that the adjustment screws (A) point downwards.
3. Assemble the shelf on the pegs.
4. The brackets can be adjusted latterly by loosen the mounting screws
(A) or the hexagon peg (B) (has threaded end), adjust accordingly and
make sure to tighten screws or peg when finished.
5. The inclination of the shelf can be adjusted through the small
adjustment screws (A).
Verktyg
Tools
Art.nr. 508912
4 st
Ø6x50 mm
4 st
Ø6x50 mm
2 st
Ø6x16x1 mm
Benämning
TILLBEHÖRSPÅSE 508235 + VÄGGSKENA
+SAMMANBINDNINGSSKRUV
Skala Generell Tolerans ± Sida Vyplacering Ritningsnummer Revision
2 : 1 0,30 1 / 1
Ritad Granskad Godkänd Datum Mark-00545
emhi -
