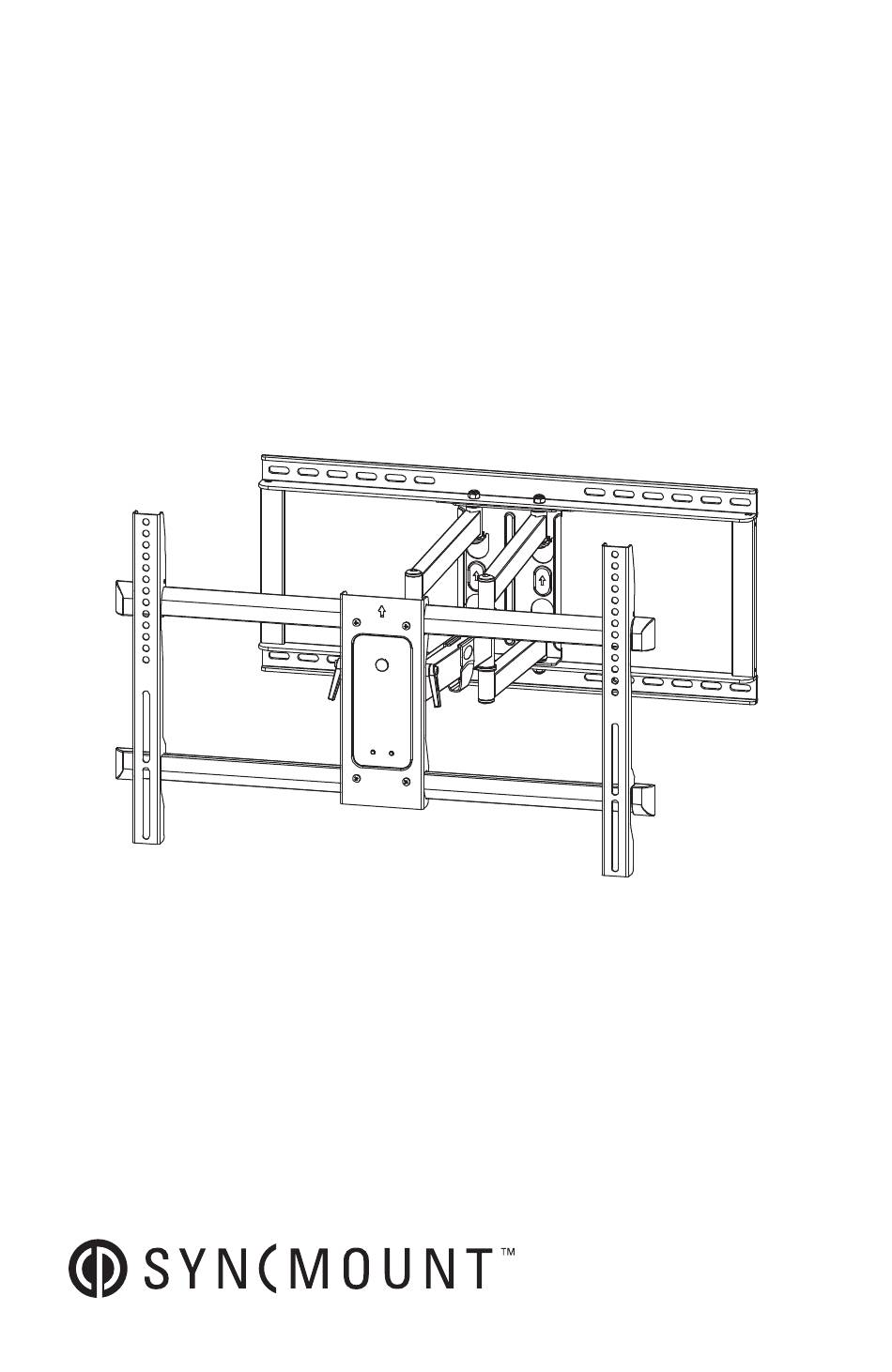

- Page 1 SM-FMDS-4390 Full Motion Dual Stud TV Wall Mount support mural 2 pivots à bras téléscopique INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS www.syncproducts.com...
- Page 2 DISCLAIMER – WARNING INFORMATION Disclaimer –. SYNCPRODUCTS has extended every effort to ensure to accuracy and completeness of this manual. However, SYNCPRODUCTS does not claim that the information covers all installation and or operational variables. The information contained in this document is subject to change without notice or obligation of any kind. Regarding the information contained herein, SYNCPRODUCTS makes no representation of warranty, expressed or implied, and assumes no responsibility for accuracy, sufficiency, or completeness of the information contained in this document.
- Page 3 TOOLS NEEDED Outils Requis 7/32” 3/8” 5.5 mm 10 mm SYMBOLS SYMBOLES Drill Level Socket Wrench Caution Tighten Pencil Mark Screwdriver Heavy! Percer Niveau Clé à douille Attention Serrer Marque de crayon Tournevis Lourd ! HARDWARE PRODUCT NUMBERS NUMÉROS DE PRODUIT DU MATÉRIEL M4 x 12 M6 x 15 M8 x 15...
- Page 4 PRODUCT COMPONENT PARTS PIÈCES COMPOSANTES DU PRODUIT Universal Adapter Range Gamme d’adaptateurs universels Minimum: 200mm x 100mm Minimum : 200 mm x 100 mm Maximum: 600mm x 400mm Maximum : 600 mm x 400 mm Product Components Description Contents Wall Plate Vertical Rails Horizontal Bracket Composants du produit...
- Page 5 CORNER MOUNTING INFORMATION INFORMATIONS POUR LE MONTAGE DANS UN COIN The Large Full Motion Mount can be installed in a corner location when needed. Prior to installing the mount it is important to determine the appropriate corner wall to install the mount.
- Page 6 STEP 1- CONNECT VERTICAL RAILS TO TV ÉTAPE 1- FIXEZ LES RAILS VERTICAUX SUR LE TÉLÉVISEUR Connect Vertical Rails to TV Fixez les rails verticaux sur le téléviseur STEP 1- IF MORE CLEARANCE IS NEEDED ÉTAPE 1 - SI UN PLUS GRAND DÉGAGEMENT EST NÉCESSAIRE Connect Vertical Rails to TV Fixez les rails verticaux sur le téléviseur...
- Page 7 STEP 1- USE M8 STEEL WASHER IF THE PHILLIPS SCREWS FROM THE MONITOR KIT ARE TOO LONG ÉTAPE 1- UTILISER LA RONDELLE EN ACIER M8 SI LES VIS CRUCIFORMES DU KIT DU MONITEUR SONT TROP LONGUES OPTION OPTION OPTION OPTION...
- Page 8 STEP 2A - WOOD STUD INSTALLATION (CONCRETE INSTALLATION SKIP TO 3A) ÉTAPE 2A - INSTALLATION SUR MONTANTS EN BOIS (EN CAS D’INSTALLATION SUR UNE STRUCTURE EN BÉTON, PASSEZ À L’ÉTAPE 3) Find stud and mark edge and center locations Trouvez les emplacements des montants et marquez les bords et les centres WOOD DRILL BIT NOT INCLUDED FORET À...
- Page 9 STEP 3 - SOLID CONCRETE INSTALLATION ÉTAPE 3 - INSTALLATION SUR BÉTON MASSIF Solid Concrete Drill Bit Level Drill pilot hole Béton massif Foret Level Percez le trou de guidage DRILL BIT NOT INCLUDED FORET NON INCLUS STEP 3B – DRILL PILOT HOLES AND MOUNT WALL PLATE ÉTAPE 3B - PERCEZ LES TROUS DE RÉFÉRENCE ET MONTEZ LA PLAQUE MURALE Insert wall anchors into Insérez les ancrages muraux dans...
- Page 10 STEP 4A - ATTACH HORIZONTAL BRACKET TO WALL PLATE ÉTAPE 4A - FIXEZ LE SUPPORT HORIZONTAL SUR LA PLAQUE MURALE PRE-ASSEMBLED HEXAGON SCREW VIS HEXAGONALE PRÉASSEMBLÉE STEP 4B- ATTACH VERTICAL RAILS TO HORIZONTAL BRACKET ÉTAPE 4B - FIXEZ LES RAILS VERTICAUX SUR LE SUPPORT HORIZONTAL Heavy, Assistance Required Loosen screws then raise...
- Page 11 STEP 4C- SECURE THE VERTICAL RAILS ÉTAPE 4C - FIXEZ LES RAILS VERTICAUX Tighten screws after lowering safety latches Serrez les vis après avoir abaissé les loquets de sécurité STEP 5 - ADJUST TILT TENSION/ POST INSTALLATION LEVEL ÉTAPE 5 - RÉGLEZ LA TENSION D’INCLINAISON/NIVELEZ APRÈS L’INSTALLATION To adjust the tilt in both sides, loosen both tilt levers and move TV to desired position.
