Włącznik oświetlenia WSS-22m / WSS-32m / WSS-33m to urządzenie do sterowania oświetleniem bezpośrednio z poziomu włącznika
lub za pomocą Centrali Sinum, w której użytkownik ma możliwość zaprogramowania określonych warunków włączania/wyłączania
światła. Urządzenie składa się z dwóch niezależnych włączników i komunikuje się z Centralą Sinum przewodowo, a cały system pozwala
użytkownikowi na sterowanie inteligentnym domem za pomocą urządzeń mobilnych. Urządzenie posiada wbudowany czujnik światła,
który dostosowuje jasność podświetlenia przycisków do aktualnego poziomu jasności jaka panuje w pomieszczeniu.
WSS-32m i WSS-33m
Skrajne przyciski 2 służą do sterowania oświetleniem, natomiast środkowy 3 spełnia funkcję przycisku programowalnego. Za jego
pomocą użytkownik może uruchomić automatyzację zaprogramowaną w Centrali Sinum.
UWAGA!
• Rysynki są poglądowe. Ilość przycisków może być inna względem posiadanej wersji urządzenia.
• Maksymalne obciążenie pojedynczego wyjścia dla oświetlenia LED wynosi 200 W.
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS 4 , a następnie należy wpisać w przeglądarce adres Centrali
Sinum i zalogować się do urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia SBUS
> + > Dodaj urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk rejestracji 1 . Po prawidłowo przeprowadzonym
procesie rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia oraz
przypisania go do określonego pomieszczenia.
UWAGA! Każdy włącznik należy zarejestrować osobno.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w zakładce Ustawienia > Urządzenia >
Urządzenia SBUS > + > Tryb identyfikacji oraz przytrzymać przycisk rejestracji na urządzeniu przez 3-4 sekundy. Odpowiednie
urządzenie na ekranie zostanie podświetlone.
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego użytkowania systemu. Producent
zastrzega sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają
charakter poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może
być przyczyną obrażeń ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci.
Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy WŁĄCZNIK 2
Maksymalny pobór mocy WŁĄCZNIK 3
Maksymalne obciążenie wyjścia
Temperatura pracy
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko indukcyjne obciążenie AC.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że włącznik WSS-22m, WSS-32m, WSS-33m
jest zgodny z dyrektywą:
• 2014/35/UE • 2014/30/UE • 2009/125/WE • 2017/2102/UE
Do ocen zgodności zastosowano normy zharmonizowane:
PN-EN 60669-1:2018-04
PN-EN 60669-1:2018-04/AC:2020-04E
PN-EN 60669-2-5:2016-12
EN IEC 63000:2018 RoHS
Paweł Jura
Wieprz, 01.04.2024
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
ul. Biała Droga 31
34-122 Wieprz
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
2
3
2
PL
Uwagi
Produktu nie wolno wyrzucać do zwykłych
pojemników na odpady. Obowiązkiem
24V DC ±10%
użytkownika jest przekazanie zużytego
1,1W
sprzętu do
1,4W
zbiórki w celu recyklingu odpadów
4A (AC1)* / 200W (LED)
powstałych ze sprzętu elektrycznego
5°C ÷ 50°C
i elektronicznego.
Janusz Master
Prezesi firmy
WSS-22m / WSS-32m / WSS-33m

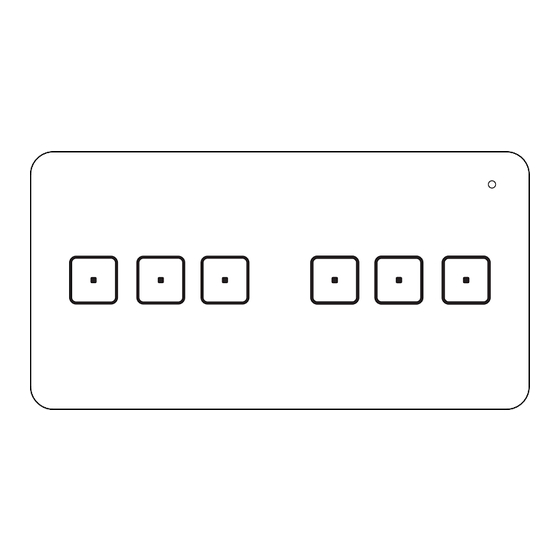

The WSS-22m / WSS-32m / WSS-33m light switch is a device which enables you to control the light directly from the switch or with
the use of a Sinum central device, where the user may program the light to switch on and off in certain conditions. The switch consists
of two independent switches and communicates with the Sinum central device by wire. The whole system allows the user to control
the smart home using mobile devices. The switch has a built-in light sensor which is used to adjust the button backlight brightness to
ambient light level.
WSS-32m i WSS-33m
The outermost buttons 2 are used to control the lighting whereas the middle button 3 serves as a programmable button. Using this
button the user may activate the automation which has been previously programmed in the Sinum central device.
NOTE!
• The drawings are for illustrative purposes only. The number of buttons may be different depending on the version
you have.
• The maximum load of a single output for LED lighting is 200W.
The device should be connected to the Sinum central device using the SBUS connector 4 and then enter the address of the Sinum
central device in the browser and log in to the device. In the main panel, click the Settings > Devices > SBUS devices > + > Add
device. Then briefly press the registration button 1 on the device. After a properly completed registration process, an appropriate
message will appear on the screen. Additionally, the user can name the device and assign it to a specific room.
NOTE! Each switch must be registered separately.
To identify the device in the Sinum Central, activate the Identification Mode in the Settings > Devices > SBUS Devices > + >
Identification Mode tab and hold the registration button on the device for 3-4 seconds. The device used will be highlighted on the
screen.
TECH Controllers is not responsible for any damages resulting from improper use of the system. The manufacturer reserves the right
to improve devices, update software and related documentation. The graphics are provided for illustration purposes only and may differ
slightly from the actual look. The diagrams serve as examples. All changes are updated on an ongoing basis on the manufacturer's
website.
Before using the device for the first time, read the following regulations carefully. Not obeying these instructions may lead to personal
injuries or controller damage. The device should be installed by a qualified person. It is not intended to be operated by children. It is a
live electrical device. Make sure the device is disconnected from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
Power supply
Max. power consumption WŁĄCZNIK 2
wyznaczonego punktu
Max. power consumption WŁĄCZNIK 3
Maximum output load
Operation temperature
* AC1 load category: resistive or slightly inductive AC load
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the light switch:
WSS-22m, WSS-32m, WSS-33m is compliant with Directive :
• 2014/35/UE • 2014/30/UE
For compliance assessment, harmonized standards were used:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.04.2024
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
www.sinum.eu
EN
How to register the device in the sinum system
How to identify the device in the Sinum system
Notes
Technical data
24V DC ±10%
1,1W
1,4W
4A (AC1)* / 200W (LED)
5°C ÷ 50°C
EU Declaration of conformity
• 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
PL
EN
CZ
SK
DE
4
SBUS
GND VCC B A
-
+
B A
24V
NO1 COM NO2
L
L L
~
N
The product may not be disposed of to
household waste containers. The user is
obliged to transfer their used equipment
to a collection point where all electric and
electronic components will be recycled.
