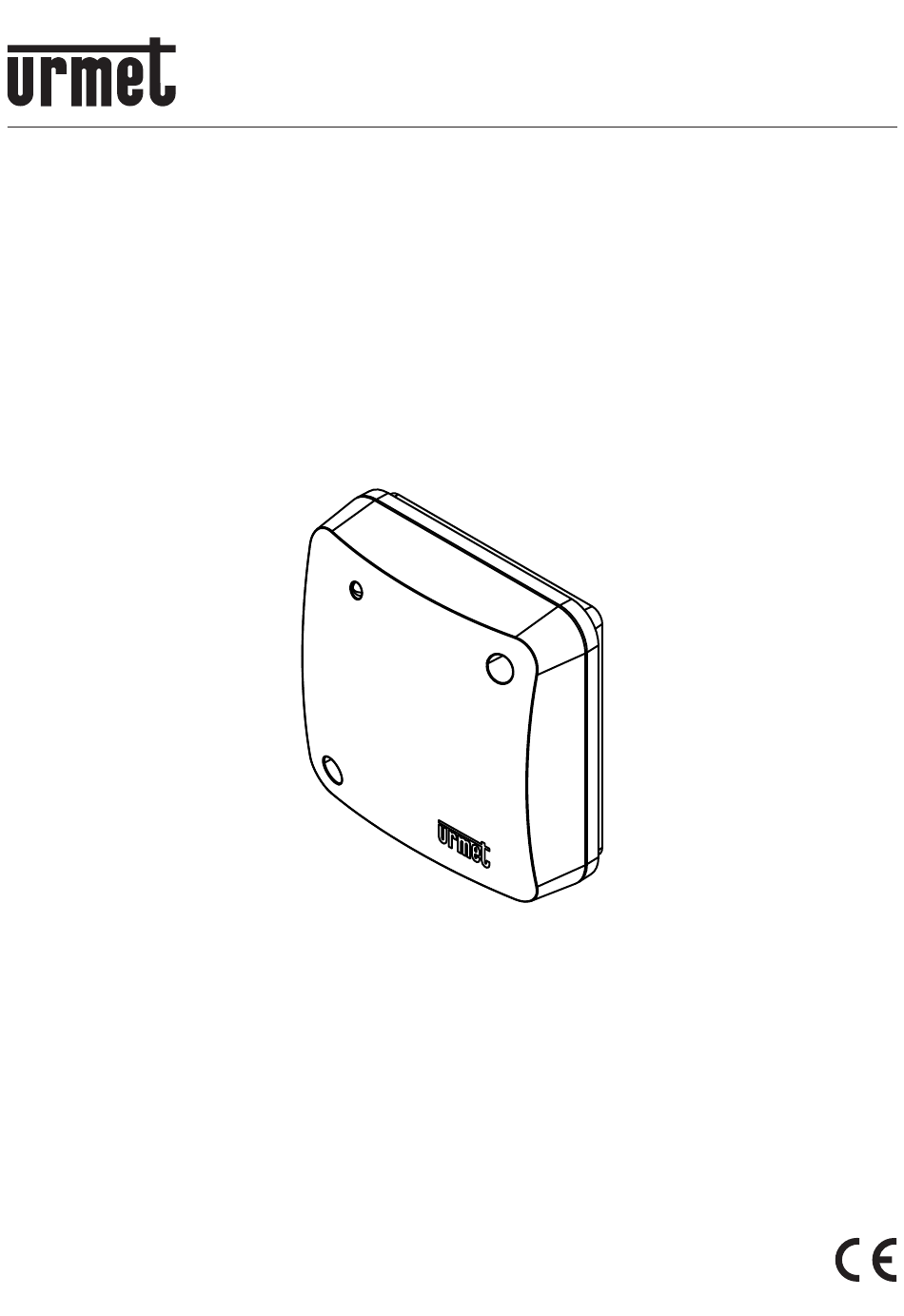

- Page 1 Mod. 1086 DS1086-027 LBT21330 BRIDGE WI-FI WI-FI BRIDGE Sch./Ref.1086/16 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK...
-
Page 2: Descrizione Generale
ITALIANO DESCRIZIONE GENERALE Il Bridge Wi-Fi Sch. 1086/16 è un dispositivo che dispone di 2 modalità di funzionamento: Stand alone: in questa modalità è possibile trasformare qualunque serratura elettrica o sistema di ● automazione, in un sistema integrato di controllo accessi gestito da smartphone tramite tecnologia Bluetooth 4.0 e Wi-Fi. - Page 3 DESCRIZIONE DEL LED DI STATO Led di stato Colore del led Descrizione Spento Dispositivo non alimentato Rosso fisso Dispositivo non funzionante Rosso lampeggiante Connessione Wi-Fi non riuscita Verde lampeggiante Dispositivo configurato e connesso alla rete WiFi Verde lampeggiante veloce Dispositivo alimentato e non configurato INSTALLAZIONE 5.1.
- Page 4 ● Effettuare i collegamenti sulla morsettiera. Utilizzare il foro per il passaggio dei cavi presente nella parte inferiore della base. I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore, oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm². ATTENZIONE! L’installazione ad appoggio muro deve prevedere necessariamente dei cavi provenienti da canalina superficiale non da un cavo corrugato.
-
Page 5: Descrizione Dei Morsetti
ATTIVAZIONE E CONFIGURAZIONE DEL DISPOSITIVO TRAMITE APP SCLAK Per procedere con l’attivazione e la configurazione del Bridge Sch. 1086/16 è necessario scaricare su uno Smartphone, collegato ad Internet tramite una propria connessione dati cellulare o tramite WiFi, l’app Urmet SCLAK disponibile sull’Apple store (IOS) o dal Play Store (Android). - Page 6 Successivamente seguire i seguenti passaggi: Avviare l’app Sclak sul proprio smartphone o tablet, viene visualizzata la seguente schermata: Se si dispone già di un acccount Sclak inserire Email e Password e premere sul pulsante “Accedi”. Se non si dispone di un account premere il tasto “Installa Sclak” e passare direttamente al punto 5. Dopo aver effettuato l’accesso viene visualizzata la seguente schermata.
- Page 7 Premere l’icona al centro della schermata per avviare la procedura di installazione del dispositivo Bridge. Sullo smartphone viene visualizzata la seguente schermata. Premere sul pulsante “Inizia” per attivare il dispositivo Bridge. Inserire il codice di attivazione a 12 cifre presente nel cartoncino presente a corredo del prodotto e premere il pulsante “Verifica codice”.
- Page 8 Il dispositivo è ora attivo, seguire la procedura di configurazione del dispositivo indicata sull’app Urmet SCLAK. Per maggiori dettagli scansionare il QR Code presente all’ultima pagina del seguente documento con la fotocamera del proprio smartphone. RESET AI PARAMETRI DI FABBRICA È...
- Page 9 Successivamente selezionare la voce “Sicurezza”. Premere sul tasto “Reset” per effettuare il reset ai parametri di fabbrica del dispositivo. DS1086-027...
-
Page 10: Caratteristiche Tecniche
10. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio: BRIDGE Wi-Fi Sch. 1086/16 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.urmet.com... -
Page 11: General Description
ENGLISH GENERAL DESCRIPTION The Wi-Fi Bridge Sch. 1086/16 is a device that has 2 operating modes: Stand alone: in this mode it is possible to transform any electric lock or automation system into an ● integrated access control system managed by smartphone via Bluetooth 4.0 and Wi-Fi technology. The device is compatible with all electric, electromagnetic and electro-mechanical locks. - Page 12 DESCRIPTION OF THE STATUS LED Status led Led colour Description Device not powered Red fixed Device not working Red flash Wi-Fi connection failed Green flash Device configured and connected to the WiFi network Green flash fast Device powered and not configured INSTALLATION 5.1.
- Page 13 ● Make the connections on the terminal board. Use the cable hole at the bottom of the base. Wires with cross-section area of 0.5 mm or larger must comply with IEC 60332-1-2; wires with cross section area smaller than 0.5 mm must comply with IEC 60332-2-2. ATTENTION! The wall-mounted installation must provide cables from a surface duct, not from a corrugated cable. ● Reinsert the front cover onto the base of the device by screwing the closure screws. STAND ALONE In Stand alone mode of use, the device must be inserted into a shunt box.
-
Page 14: Description Of The Terminals
DEVICE ACTIVATION AND CONFIGURATION VIA SCLAK APP To activate and configure the Bridge Ref. 1086/16, it is necessary to download the Urmet SCLAK app, available from the Apple store (IOS) or the Play Store (Android), to a Smartphone connected to the Internet via its own mobile phone data connection or via WiFi. - Page 15 Then follow the steps below: Launch the Sclak app on your smartphone or tablet, the following screen appears:: If you already have a Sclak account, enter Email and Password and press the “Login” button. If you do not have an account, press the “Install Sclak” key and go directly to step 5. After logging in, the following screen appears.
- Page 16 Press the icon at the centre of the screen to start the installation procedure of the Bridge device. The following screen appears on the smartphone.. Press the “Start” button to activate the SCLAK bridge device. Enter the 12-digit activation code on the card provided with the product and press the “Verify code” button.
-
Page 17: Reset Default Parameters
The device is now active, follow the device configuration procedure indicated on the Urmet SCLAK app. For more details, scan the QR Code on the last page of the following document . RESET DEFAULT PARAMETERS It is possible to reset the device via the Urmet Sclak app. To reset, the account must be enabled as an Installer or Administrator profile. - Page 18 Then select the item “Security”. Press the “Reset” key to reset to the device’s factory parameters. DS1086-027...
-
Page 19: Technical Characteristics
Refer to the device installation manual 10. SIMPLIFIED EU DECLARATION OF CONFORMITY The manufacturer, URMET S.p.A., declares that the type of radio equipment: WiFi BRIDGE Ref. 1086/16 complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available on: www.urmet.com DS1086-027... - Page 20 Collegamento di un dispositivo Bridge Sch. 1086/16 in modalità Stand alone a una serratura elettrica standard o a una serratura elettromeccanica Connecting a Bridge device Ref. 1086/16 in Stand-alone mode to a standard electric lock or an electromechanical lock SC101-1572...
- Page 21 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
- Page 22 DS1086-027...
- Page 23 DS1086-027...
- Page 24 Pour le notice d’installation en français, scannez le QR code suivant avec l’appareil photo de votre smartphone ou tablette. Para el folleto de instalación en español, escanea el siguiente código QR con la cámara de tu smartphone o tablet. Für das deutschsprachige Installationsheft scannen Sie den folgenden QR-Code mit der Kamera Ihres Smartphones oder Tablets. Voor het Nederlandstalige installatieboekje scant u onderstaande QR-code met de camera van uw smartphone of tablet.
