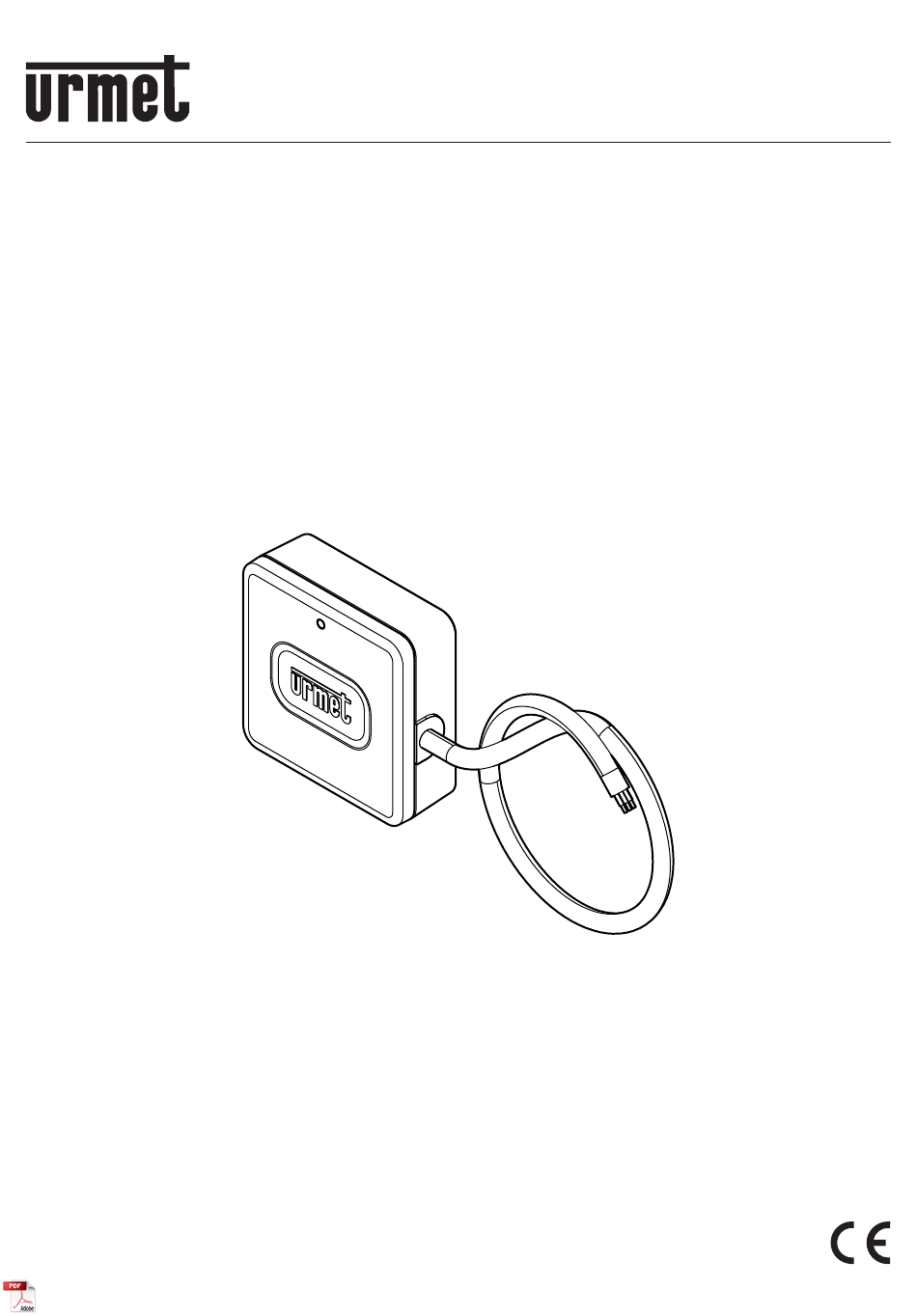

- Page 1 Mod. 1086 DS1086-003A LBT20871 SCLAK UNIT RELÈ BLUETOOTH (CON ADATTATORE 2VOICE PER SCLAK UNIT) BLUETOOTH SCLAK UNIT RELAY (WITH SCLAK UNIT 2VOICE VOLTAGE ADAPTER) Sch./Ref.1086/11 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK FCC. ID.: REA108611...
-
Page 2: Descrizione Generale
ITALIANO DESCRIZIONE GENERALE Lo SCLAK Unit relè Bluetooth Sch. 1086/11 permette di trasformare qualunque serratura elettrica o sistema di automazione, in un sistema integrato di controllo accessi gestito da smartphone tramite tecnologia Bluetooth 4.0. Il dispositivo è compatibile con tutte le serrature elettriche, elettromagnetiche, elettro meccaniche e non richiede nessuna connessione a Internet per funzionare. - Page 3 Contatto pulito relé INSTALLAZIONE 5.1. MODALITÀ DI INSTALLAZIONE ATTENZIONE! Inserire il dispositivo SCLAK Unit relè Bluetooth Sch. 1086/11 all’interno della scatola ad incasso della pulsantiera. Di seguito la modalità di installazione del dispositivo in una postazione di chiamata ALPHA. •...
- Page 4 • Sulla postazione di chiamata rimuovere le testate del telaio utilizzando un cacciavite piatto e successivamente ribaltare il telaio. • Posizionare il dispositivo SCLAK Unit relè Bluetooth Sch. 1086/11 all’interno della scatola ad incasso. ATTENZIONE! Portata massima del segnale all’aria aperta: 15 m. Pareti, ostacoli e contenitori metallici riducono la portata. • Effettuare i collegamenti in base alla tipologia di serratura. Fare riferimento al capitolo “Schemi di collegamento”.
- Page 5 I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore, oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm². Dopo aver effettuato il collegamento il led di stato inizierà a lampeggiare per indicare che il dispositivo è alimentato ed è in attesa della configurazione.
- Page 6 ATTIVAZIONE E CONFIGURAZIONE DEL DISPOSITIVO TRAMITE APP SCLAK Per procedere con l’attivazione e la configurazione dello SCLAK Unit relè Bluetooth Sch. 1086/11 è necessario scaricare su uno Smartphone, collegato ad Internet tramite una propria connessione dati cellulare o tramite WiFi, l’app Urmet SCLAK disponibile sull’Apple store (IOS) o dal Play Store (Android).
-
Page 7: Caratteristiche Tecniche
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio: SCLAK UNIT RELÈ BLUETOOTH Sch. 1086/11 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.urmet.com... -
Page 8: General Description
ENGLISH GENERAL DESCRIPTION The SCLAK Unit Bluetooth Relay Ref. 1086/11 makes it possible to transform any electric lock or automation system into an integrated access control system managed by smartphone using Bluetooth 4.0 technology. The device is compatible with all electric, electromagnetic, electro mechanical locks and does not require any internet connection to operate. - Page 9 Brown Relay dry contact INSTALLATION 5.1. INSTALLATION METHOD WARNING! Insert the SCLAK Unit Bluetooth relay Ref. 1086/11 inside the flush-mounted box of the push button panel. Below is the procedure for installing the device in an ALPHA call station. •...
- Page 10 • At the call station, remove the frame heads using a flat screwdriver and then turn the frame over. • Position the SCLAK Unit Bluetooth relay Ref. 1086/11 inside the flush-mounted box. ATTENTION! Maximum signal range in open air: 15 m. Walls, obstacles and metal containers reduce the range. • Make the connections to the terminal board according to the type of lock. Refer to the chapter “Wiring diagram”.
- Page 11 Wires with cross-section area of 0.5 mm or larger must comply with IEC 60332-1-2; wires with cross section area smaller than 0.5 mm must comply with IEC 60332-2-2. After making the connection, the status LED will start flashing to indicate that the device is powered and is awaiting configuration. • Close the panel frame and tighten the closing screws. 5.2. DESCRIPTION OF THE JUMPER JP1 Jumper The JP1 jumper on the inside of the front cover allows the device relay to be set as a normally open contact (NO) or as a normally closed contact (NC).
- Page 12 After downloading and installing the app, follow the device activation procedure indicated on the Urmet SCLAK app. For further details on the activation of the SCLAK Unit Bluetooth relay Ref. 1086/11 refer to the SCLAK website under “Products / Installation and activation / Enable SCLAK / See instructions” or scan the following QR Code with your smartphone camera.
-
Page 13: Technical Features
SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, URMET S.p.A. declares that the radio equipment type: BLUETOOTH SCLAK UNIT RELAY Ref. 1086/11 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.urmet.com... - Page 14 Collegamento di un dispositivo SCLAK Unit relè Bluetooth Sch. 1086/11 a una serratura elettrica standard o a una serratura elettromeccanica Connecting a SCLAK Unit Bluetooth Relay device Ref. 1086/11 to a standard electric lock or to an electromechanical lock SV124-1358...
- Page 15 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m è...
- Page 16 DS1086-003A LBT20871 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@sclak.com +39 011.24.00.300 - 323 MADE IN ITALY...
