CAMMUS C5 User Manual

Hide thumbs Also See for C5:

Advertisement

Table of Contents

CAMMUS C5
使用说明书
USER'S MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C5 and is the answer not in the manual?

Questions and answers

Related Manuals for CAMMUS C5

Summary of Contents for CAMMUS C5

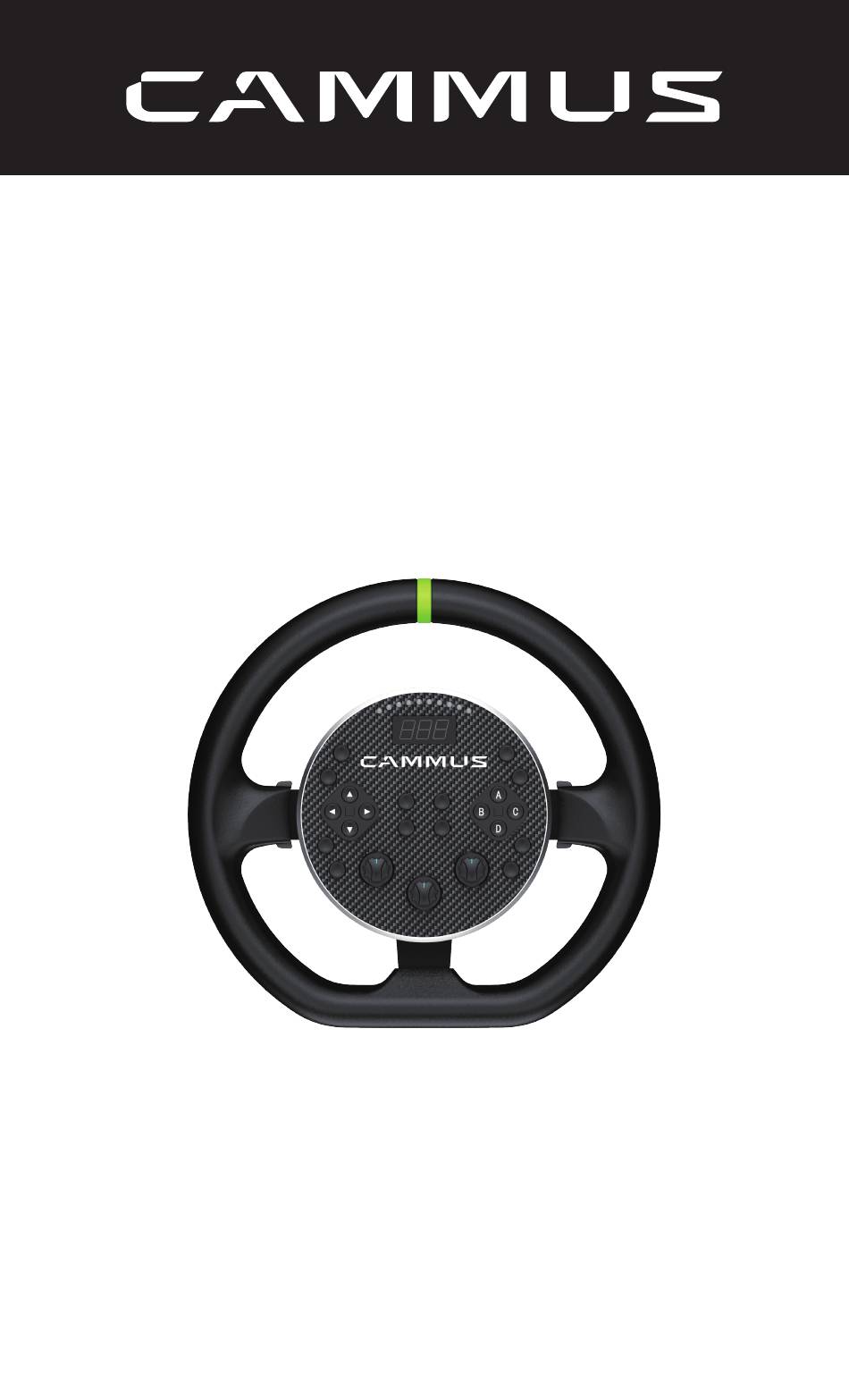

  • Page 1 CAMMUS C5 使用说明书 USER'S MANUAL...
  • Page 2 使用前须知事项 使用本产品前，请先仔细阅读本指南，并妥善保存，以备将来参考之用。家 长及监护人应详读本指南并确保儿童遵守安全注意事项。 关于安全 本产品是在充分重视安全性能的情况下设计的，但仍然需要用户自行遵守基 本使用规则，为确保安全，请遵守以下各项规则： *仅能在远离水源和潮湿环境运行。 *仅能接入100-240V电压，且需保证电源接地良好。 *请先确保基座电源按压开关处于关闭状态，然后将电源适配器的插头插到 基座，再插100-240V电压的三脚插头。 *拆装基座、方向盘或者其他配件请务必确保设备在断电状态下。 *游玩力反馈游戏时，建议游戏时间为60分钟，每20分钟休息5分钟，游玩 时间不超过120分钟。 *进入游戏时若力反馈过大无法控制，请立即停止游戏并及时调整。 *禁止设备在高温状态（≥60℃）下运行，高温时请勿触摸机壳表面。 *在不使用设备或者离开设备时请务必关机。 *禁止敲击碰撞和擅自拆开设备。 *禁止使用非官方出厂的电源适配器，天线等附件。 *禁止带电插拔基座上的所有接口（电源，USB， 天线等）。...
  • Page 3 免责声明与警告 *本产品并非玩具，未满18岁请在成人陪同下使用。在有儿童出现的场景操 作时请务必特别小心注意。 *请务必在使用产品之前仔细阅读本文档和《用户手册》，了解您的合法权 益、责任和安全说明；否则，可能带来财产损失、安全事故和人身安全隐 患。一旦使用本产品，即视为您已理解、认可和接受本文档全部条款和内 容。使用者承诺对自己的行为及因此而产生的所有后果负责。使用者承诺 仅出于正当目的使用本产品，并且同意本文档全部条款和内容及CAMMUS 可能制定的任何相关政策或者准则。 *CAMMUS不承担因用户未按本指引《用户指南》使用产品所引发的一切损 失，由此产生的设备损坏，CAMMUS有权拒绝保修。 *在遵从法律法规的情况下CAMMUS享有对本文档的最终权。CAMMUS有权 在不事先通知的情况下，对本条款进行更新，改版或终止。...
  • Page 4 注意事项 为了您更方便快捷的使用CAMMUS C5，请您在安装使用前务必 认真阅读本说明手册，它包含重要的产品与安全信息；请保留此手册 以便后续有需要进行参考。 安全用电 严禁将设备和电源置于潮湿或雨水环境中，以避免造成设备短路、损坏及火 灾、电击危险。 包装清单 方向盘盘面 散热风扇 T形支架(左) T形支架(右) 桌面夹 *1（选配） USB数据线 电源 电源线 紧固螺丝包 保修卡+说明书...
  • Page 5 外形尺寸概况 基 本 数 据 长宽高 278*265*82mm 裸机重 3.6Kg 力反馈技术 直驱伺服电机（5Nm） 方向盘主体材质 铝合金（AL6061） 支持PC主流赛车游戏 要求 (PC)：Windows10，50 MB 可用硬盘空间，USB 2.0 端口...
  • Page 6 方向盘背面接口详情： 接口详情参看图纸说明，如图所示； 指示灯 所有按键功能均为自定义，以下为推荐设置 POWER：电源开关 FAN：风扇 USB：usb数据接线口 DC INPUT：电源数据接线 RES：复位键 Type-C：type-c数据接线口...
  • Page 7 方向盘正面接口详情： 接口详情参看图纸说明，如图所示； 方向盘归位提示条 10颗LED 显示屏幕 换挡拨片*2 控制按键区域 方向按键区域 12波段旋钮*3 编程式按钮*12 所有按键功能均为自定义，以下为推荐设置 : 方向按钮向上； ：方向按钮向左； ：方向按钮向右； ：方向按钮向下； ：倒退； ：变更视点； ：手刹； ：闪灯并切换远近光灯；...
  • Page 8 换挡拨片...
  • Page 9 安装步骤： 对应4个螺丝孔可以兼容其他品牌 桌面支架与桌面的固定位置 桌面 桌面支架 带压片五星把手螺丝可调节手柄螺杆*2 图1：将2件桌面支架放在桌面合适的位置上，并通过两支带压片五 星 把 手 螺 丝 可 调 节 手 柄 螺 杆 旋 转 拧 紧 将 桌 面 支 架 跟 桌 面 紧 固 在 一 起； 内六角圆头螺钉M6X8*4 桌面支架下板 图2：将2件桌面支架放在桌面合适的位置上，并通过两支带压片五 星 把 手 螺 丝 可 调 节 手 柄 螺 杆 旋 转 拧 紧 将 桌 面 支 架 跟 桌 面 紧 固 在 一 起；使桌面支架与桌面紧固在一起；...
  • Page 10 桌面支架安装法兰 滑槽*2 6105鼓风机 十字槽带垫螺钉M3X16*2 图3：将型号6105的鼓风机通过两颗M3X16的十字槽带垫螺钉紧固 在桌面支架安装法兰上； 三颗螺丝孔可以调节桌面 支架安装法兰的角度方向 内六角圆头螺钉M6X8*4 （上下角度各6度调节） 10° 图4：将组装好的桌面支架安装 图5：可以通过桌面支架下板的 法兰组件通过4颗M6X8内六角 三颗螺丝孔来对桌面支架安装法 圆头螺钉紧固桌面支架下板； 兰的角度方向进行调节（上下方 向各6度角度调节）；...
  • Page 11 方向盘组件 内六角沉头螺钉 内六角圆头螺钉 M6X12*4 M6X8*4 基座法兰*2 图 6 ： 将 方 向 盘 整 体 通 过 4 颗 图7：将连接好后的整体方向盘 M 6 X 1 2 内 六 角 沉 头 螺 钉 与 基 座 组件通过滑槽插入桌面支架安装 法兰进行紧固连接在一起； 法兰上，并通过4颗M6X8内六角 螺钉进行紧固连接起来，完成桌 面方向盘的安装； 风扇座...
  • Page 12 APP获取及使用教程 用户可通过以下方式获取控制软件[CAMMUS]： 用户可进入相应支持页根据指引进行下载： (https://cammus.com.cn) 向卡妙思指定销售网点及渠道联系客服可以获得下载文件。 应用商店 中下载安装 应用商店 中下载安装 苹果移动端下载 安装演示视频 桌面端下载及固件更新 为保证用户的最佳体验，请将您的固件更新至最新版本。 用户可通过以下方式更新 ： 进入卡妙思官方网站 （https://cammus.com.cn/download/）下载最新桌面端并安装； 用户可通过最新桌面端的固件升级功能对设备固件进行更新； 如有疑问，通过电话向官方工作人员咨询：0755-86259940 微信公众号 官方网站...
  • Page 13 保修说明 本产品保修时间为1年，只在中国境内大陆地区有效（除台湾、澳门、 香港地区），凭借产品保修卡以及购买产品的有效发票或及规定的其他有效 凭证，用户可以在有效时间内享受到保修服务。为了您能享受到CAMMUS的 保修支持，请勿人为对机器造成损坏，请勿脱离官方或官方授权相关人员的 指导进行对机器或系统的非正常使用操作。 服务规定 保修卡丢失不补发，请妥善保管，在需要维修服务时请出示； 保修卡不承担其他责任，包括但不限于偶尔发生的或随之而来的损坏或预 计会得到的利益或利润的损失、由于使用或无法使用产品导致的工作停止 或损坏等情况下的任何责任； 维修服务中更换下来的零件，均不交还用户； 维修服务有效期的计算方法以购买之日起为准； 保修卡中记载的内容如有与国家相关法律法规不符之处，以国家相关法律 法规的规定为准。 不实行保修服务的情况 不能出示有效发票或/及保修规定的其他有效凭证和保修卡的； (根据三包规定能够证明产品在保修有效期内的除外) 保修卡有涂改痕迹或记载的产品信息与产品实物不符的； 产品上条形码被损或有涂改痕迹的； 消耗材料的自然消耗、磨损及老化的； 雷击或其它用电系统原因造成故障的； 事故、灾害、战争等不可抗力因素造成故障的； 因用户行为(自行改装、修理、或由非卡妙思授权的第三方拆动、改装、 维修等)而损坏的；...

  • Page 14: Precautions Before Use

    Precautions before use Before using this product, please read this guide carefully and keep it for future reference. Parents and guardians should read this guide carefully and ensure that children Observe safety precautions. About security This product is designed with full emphasis on safety performance, but users still need to abide by the basic rules of use.
  • Page 15 CAMMUS may formulate. *CAMMUS is not responsible for all losses caused by users not using the product in accordance with this "User Guide", and CAMMUS has the right to refuse warranty for equipment damage caused by this.

  • Page 16: Electricity Safety

    Precautions In order to use the CAMMUS C5 safely and properly, please read this instruction manual carefully before installation and use. It contains important product and safety information; please keep this manual for future reference. Electricity safety Do not place the device in a humid or rainy environment to avoid short-circu- iting, damage, fire, electric shock and other risks.
  • Page 17 Dimension overview B a s i c D a t a Length, width and height 278*265*82mm Bare weight 3.6Kg Technology Direct Drive Servo Force Feedback Motor（5Nm） material aluminum alloy Steering wheel main （AL6061） Support PC mainstream racing games Requirements (PC): Windows10, 50 MB free hard disk space, USB 2.0 portb...
  • Page 18 Interface details on the back of the steering wheel: For interface details, refer to the drawing description, as shown in the figure. Indicator light All button functions are customized, the following are recommended settings. 1. POWER: power switch 2. FAN: fan 3.
  • Page 19 Details of buttons on the front of the steering wheel: For interface details, refer to the drawing description, as shown in the figure. Steering wheel return reminder strip 10 LEDs Display screen Shift paddle*2 Control button area Direction key area 12-band knob *3 Programmable button*12...
  • Page 20 paddle shifter...
  • Page 21 C5 desktop application installation steps: Corresponding to the 4 screw holes, it is compatible with other brands of desktop brackets and the fixed position of the desktop Desktop Desktop stand Five-star handle screw with pressing sheet Adjustable handle screw*2 1. Put the 2 pieces of desktop brackets on the appropriate position on the desktop.
  • Page 22 Desktop Stand Mounting Flange Chute*2 6105 Blower Cross recessed screw with pad M3X16*2 3. Fasten the blower of model 6105 to the mounting flange of the desktop bracket with two M3X16 cross-recessed screws with pads. Hexagon socket head screw M6X8*4 10°...
  • Page 23 steering wheel Hexagon socket assembly head screw M6X8*4 Inner hexagon countersunk head screw M6X12*4 Base flange*2 6. Fasten and connect the 7. Insert the connected steering steering wheel with the base wheel assembly into the mounting flange through 4 M6X12 hexa- flange of the desktop bracket gon socket head screws.
  • Page 24 APP acquisition and usage tutorial Users can obtain the control software [CAMMUS] in the following ways. Users can enter the corresponding support page to download according to the guidelines (cammusracing.com). Contact customer service at the designated sales outlets and channels of CAMMUS to obtain the download file.

  • Page 25: Warranty

    With the product warranty card, valid invoice or/and other valid certificates for purchasing the product, users can enjoy the product within the valid period. In order for you to enjoy the warranty support of CAMMUS, please do not artificially damage the machine, and do not operate the machine or system abnormally under the guidance of the official or official authorized...

  • Page 26: Supplementary Note

    Damaged due to user behavior (self-refitting, repairing, or dismantling, refitting, repairing, etc. by a third party not authorized by CAMMUS). Software failure of peripherals or accessories that are not configured by the product itself and cause product failure. The use of third-party software that is not pre-installed on the product fails and causes product failure.
  • Page 27 合格证 CERT I FI CAT E 产品型号： Prod u ct nu mb e r 检 验 员： I nspe ctor: 生产日期： Prod u cti on Da t e:...
  • Page 28 保 修 卡 Warranty card 为了您的保修权益， 请务必如实填写以下信息 For the sake of your warranty rights, please be sure to fill out the information truthfully 联 系 方 式 购买日期 顾客姓名 contact Customer name Date of purchase information 产品型号 Product number 地 址...
  • Page 29 与产品一同使用的非产品自身配置的外设或附件的软件故障及其导致产品 故障的； 非产品预装的第三方软件的使用故障及其导致产品故障的； 用于产品说明未明确声明与该产品兼容的产品而故障、损坏的； 由于进液、受潮、外力挤压、掉落等使用或保管不当造成故障的； 使用盗版软件或在使用过程中感染病毒造成故障的； 超过保修有效期的； 未按产品使用说明要求使用、维护、保管而造成故障的； 非卡妙思经销的产品。 补充说明 *首次使用或体验您的设备的人士须有该设备所有者进行指导。 *头发、电缆、裙摆等宽松衣物或其他易缠结物应远离模拟器。 *用户使用本产品进行模拟游戏活动，建议游戏结束30分钟后驾驶汽车。 *本说明手册仅作为单款产品(包括单款产品下不同款式)通用说明手册，在 本手册中演示产品仅作为产品说明不作销售说明使用，具体款式产品以用户 购买的为准。 感谢您的阅读，祝您使用愉快。 本手册如有更新，恕不另行通知。您可以在CAMMUS官方网站及官方信息 发布平台查询最新版本《用户手册》及其他资讯。 www.cammus.com如您对本说明手册及CAMMUS全系产品有任何疑问和 建议，请通过信息渠道联系我们。 再次感谢您对CAMMUS的支持！...
