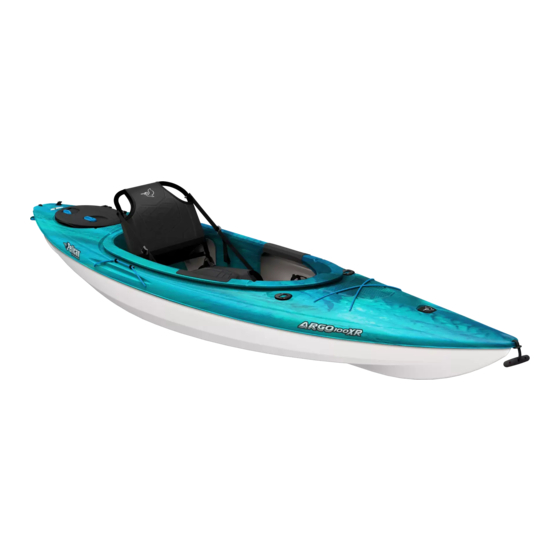

Pelican Argo 100XR Manual

IPVUEMD10-2
10 ft (3.05 m) SIT-IN KAYAKS
KAYAKS À COCKPIT FERMÉ DE 3,05 m (10 pi)
6
5
8
7
ERGOCOAST XP™ Hardware Kit - Ensemble de quincaillerie ERGOCOAST XP
Acorn lock nut Screw / Vis
Écrou autobloquant Pan Head Philips
M6 M6 x 30 mm
6X 4X
NOTE:
Not all models are equipped with the parts listed above.
All accessories are branded Pelican and designed to fit paerfectly on your
Pelican kayak. For any additional information contact customer service
at 1 888 669-6960 or write to us at service@pelicansport.com.

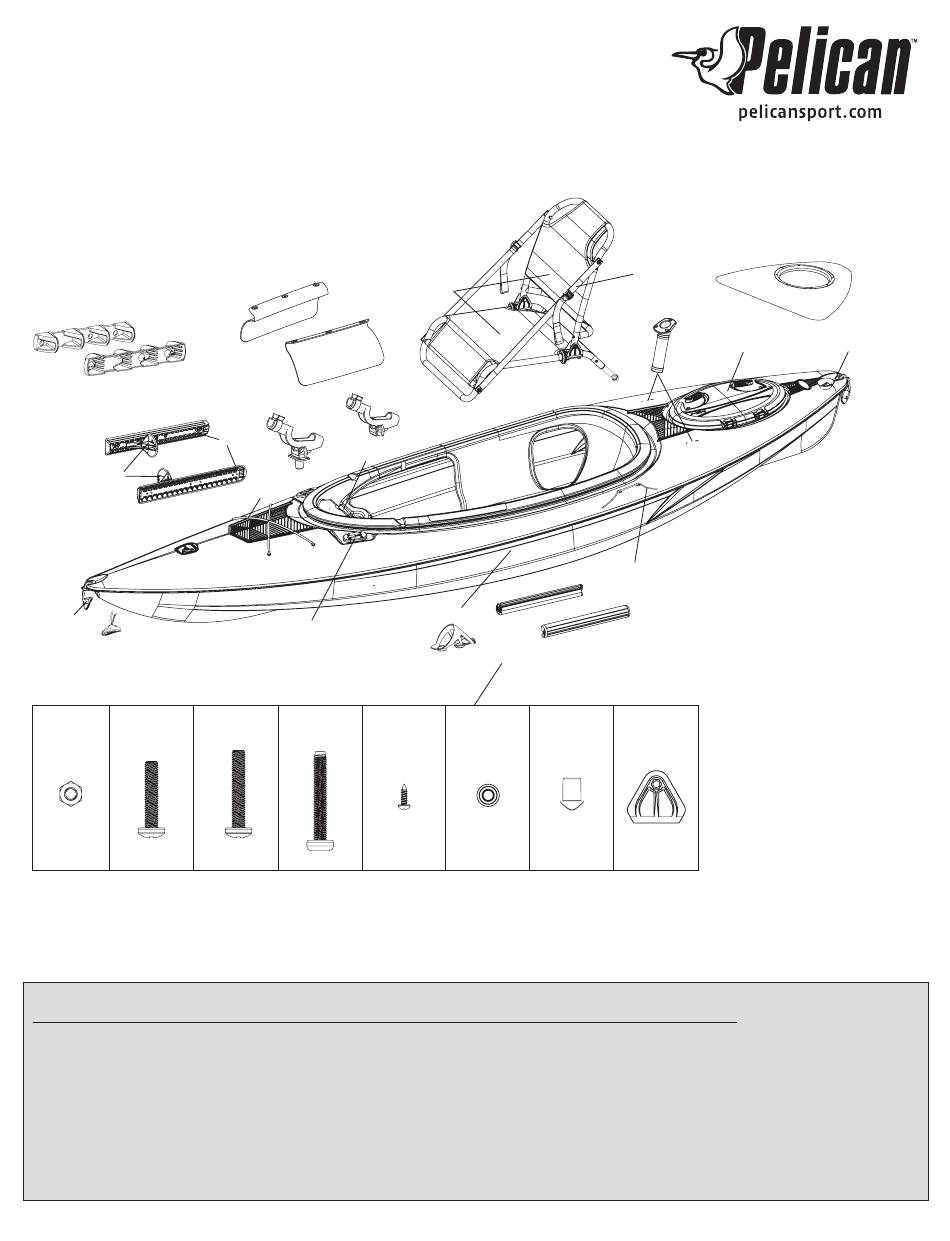

REPLACEMENT PARTS LIST • LISTE DES PIÈCES DE REMPLACEMENT
1. 11/16 in. (1.75 cm) Drain Plug •
Bouchon de drain de 1,75 cm (11/16 po)
PS0145-2
2. 16 in. (40.6 cm) Paddle Tie-down •
Porte-pagaie de 40,6 cm (16 po)
PS1820 PS1821
Bright Orange Electric Blue
Orange vif Bleu électrique
ASSEMBLY INSTRUCTIONS ON PAGE 2 • INSTRUCTIONS D'ASSEMBLAGE À LA PAGE 2
14
23
18
4
10
3
17
MC
Screw / Vis Vis autoformeuse à tête Vis à tôle à tête cylindrique
Pan Head Philips cylindrique pour plastique Pan Phillips Pan head Phillips
M6 x 35 mm head thread-forming screw sheet metal screw
for plastic M2.9 x 9.5 mm
M6 x 45 mm
2X
4X
PS1822 PS1823
Yellow Green Black
Citrine Noir
12
19
16
13
22
Seat spacer Junction Tube
Rondelle d'espacement Tube de jonction
CT1922-1
4X 2X 2X
NOTE :
Certains modèles ne sont pas équipés des pièces ci-dessus.
Tous les accessoires sont de marque Pelican et ont été conçus pour s'adapter parfaitement
à votre kayak Pelican. Pour toutes informations additionnelles contactez le service
à la clientèle au 1 888 669-6960 ou écrivez-nous à service@pelicansport.com.
3. 16 in. (40.6 cm) Bungee Cords •
Cordages élastiques de 40.6 cm (16 po)
PS1477 PS1481
Bright Orange Electric Blue
Orange vif Bleu électrique
4. Adjustable Footrests • Appui-pieds ajustables
PS0540-2
9
20
15
11
21
2
Ergo360/ErgoCoast Fork
Fourche Ergo360/ErgoCoast
2X
PS1465
Black
Noir
