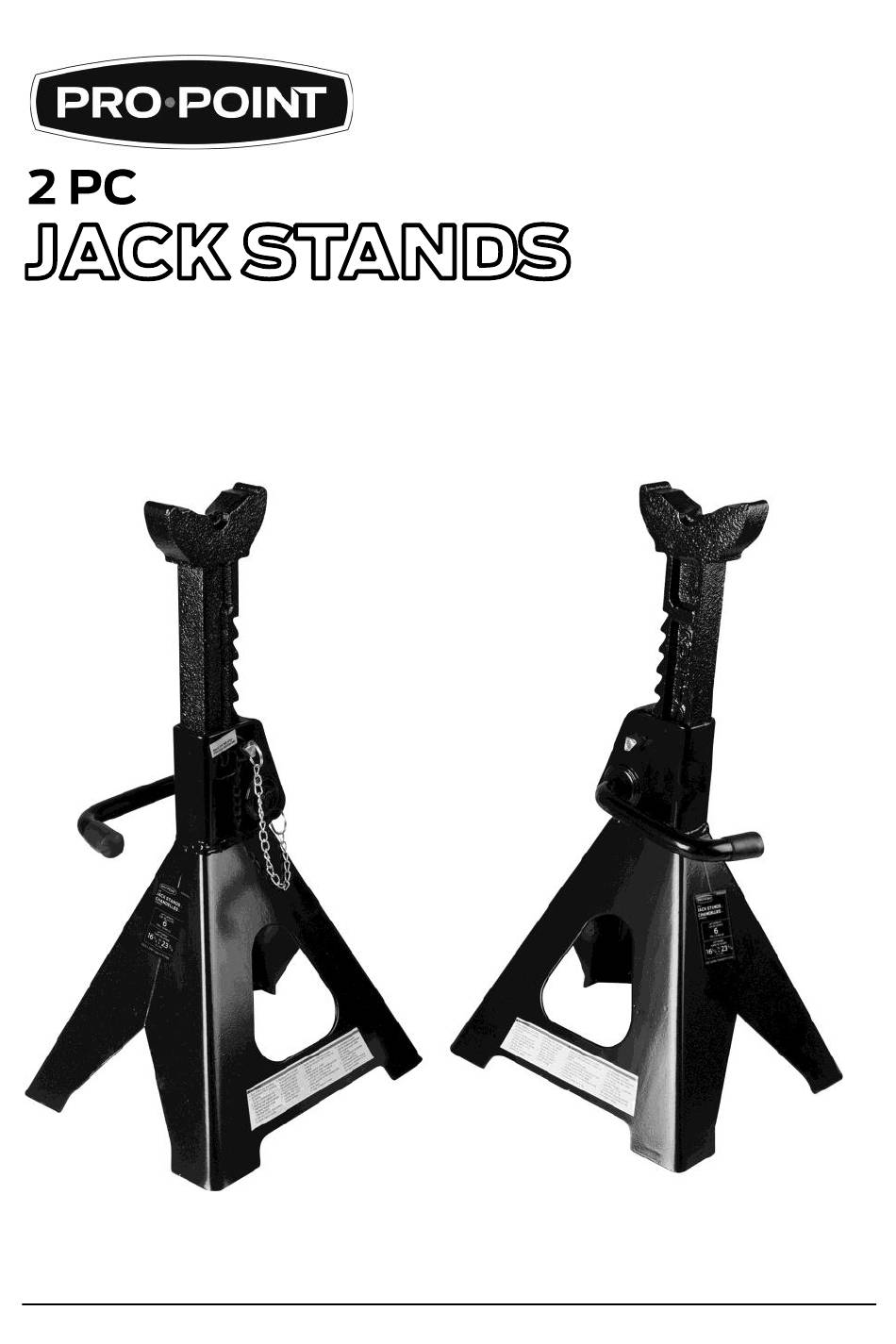

- Page 1 V1.0 8760449 Please read and understand all instructions before use. Retain this manual for future reference .
- Page 2 8760449 6 Ton Jack Stands with Safety Pin V1.0 Type Ratchet-Type Jack Stands Load Capacity (Per Pair) 12,000 lb (5,443 kg) Min. Lift Height 15 in. Max. Lift Height 23-3/4 in. Base Size 10-7/8 x 9-5/8 in. Material Steel Quantity...
- Page 3 V1.0 6 Ton Jack Stands with Safety Pin 8760449 These sturdy jack stands can support cars, SUVs, light trucks and trailers. They feature a double locking ratchet and pin system for extra security when supporting heavy loads, compact size for easy maneuverability and steel construction for superior strength.
- Page 4 8760449 6 Ton Jack Stands with Safety Pin V1.0 Wear protective clothing designed for the work environment and tool. Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from shifting loads.
- Page 5 V1.0 6 Ton Jack Stands with Safety Pin 8760449 Do not exceed the maximum capacity to prevent equipment failure or damage. 3.1 The weight capacity is for both jack stands combined. Both jack stands must be used together to support the vehicle.
- Page 6 8760449 6 Ton Jack Stands with Safety Pin V1.0 WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
- Page 7 V1.0 6 Ton Jack Stands with Safety Pin 8760449 Pull ratchet bar up until the pawl clicks into place. Bend the metal tab (D) inward to fit into the slot of the ratchet bar. This will prevent the ratchet bar from sliding out of the base.
- Page 8 8760449 6 Ton Jack Stands with Safety Pin V1.0 3.3 Release the ratchet bar and push the handle down to confirm it is in place. 3.4 Insert the safety pin (E) through the slot and in between the ratchet teeth to lock the bar.
- Page 9 V1,0 8760449 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 10 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 Type Chandelles à cliquet Capacité de charge (par paire) 5 443 kg (12 000 lb) Hauteur de levage min. 15 po Hauteur de levage max. 23 3/4 po Dimensions de la base 10 7/8 x 9 5/8 po Matériau...
- Page 11 V1,0 Chandelles ave c goupille de sécurité, 6 tonnes 8760449 Ces chandelles peuvent soutenir les voitures, les VUS, les camions et les remorques. Se caractérisent par un système à double cliquet de verrouillage et goupille pour un surcroît de sécurité pour soutenir de lourdes charges.
- Page 12 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
- Page 13 V1,0 Chandelles ave c goupille de sécurité, 6 tonnes 8760449 AVERTISSEMENT ! Assurez-vous que la charge est montée au centre et sécurisée sur l’appareil. Ne laissez jamais la charge s’incliner ou se déplacer sur le cric car le cric pourrait céder et causer des blessures à...
- Page 14 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 Vérifiez si le véhicule est soutenu de manière sécuritaire au moyen des chandelles en poussant le véhicule loin de vous. 8.1 Gardez le véhicule à distance pendant que vous faites cette vérification.
- Page 15 V1,0 Chandelles ave c goupille de sécurité, 6 tonnes 8760449 Stabilisateur Barre à cliquet Mécanisme de cliquet Onglet Goupille de sécurité Base de chandelle Poignée ATTENTION ! Ne levez ou ne transportez pas la chandelle assemblée au moyen de la barre à...
- Page 16 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 Pliez la languette de métal (D) vers l’intérieur pour l’insérer dans la fente de la barre à cliquet. Ceci empêchera la barre à cliquet de glisser hors de la base.
- Page 17 V1,0 Chandelles ave c goupille de sécurité, 6 tonnes 8760449 3.2 Lorsque le dispositif est placé sous le point d’appui, assurez-vous que la poignée est en position inférieure. Sinon, déplacez la barre à cliquet légèrement vers le haut et le bas jusqu’à ce que la poignée soit stable.
- Page 18 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution.
- Page 19 V1,0 Chandelles ave c goupille de sécurité, 6 tonnes 8760449 Visitez www.princessauto.com pour plus d'informations...
- Page 20 8760449 Chandelles ave c goupille de sécurité, 6 tonnes V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
