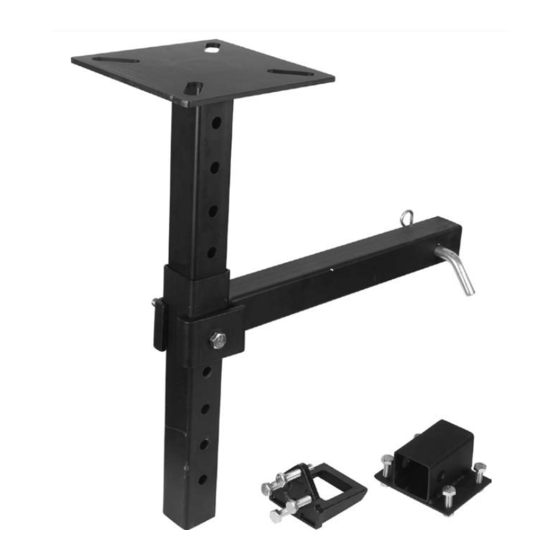

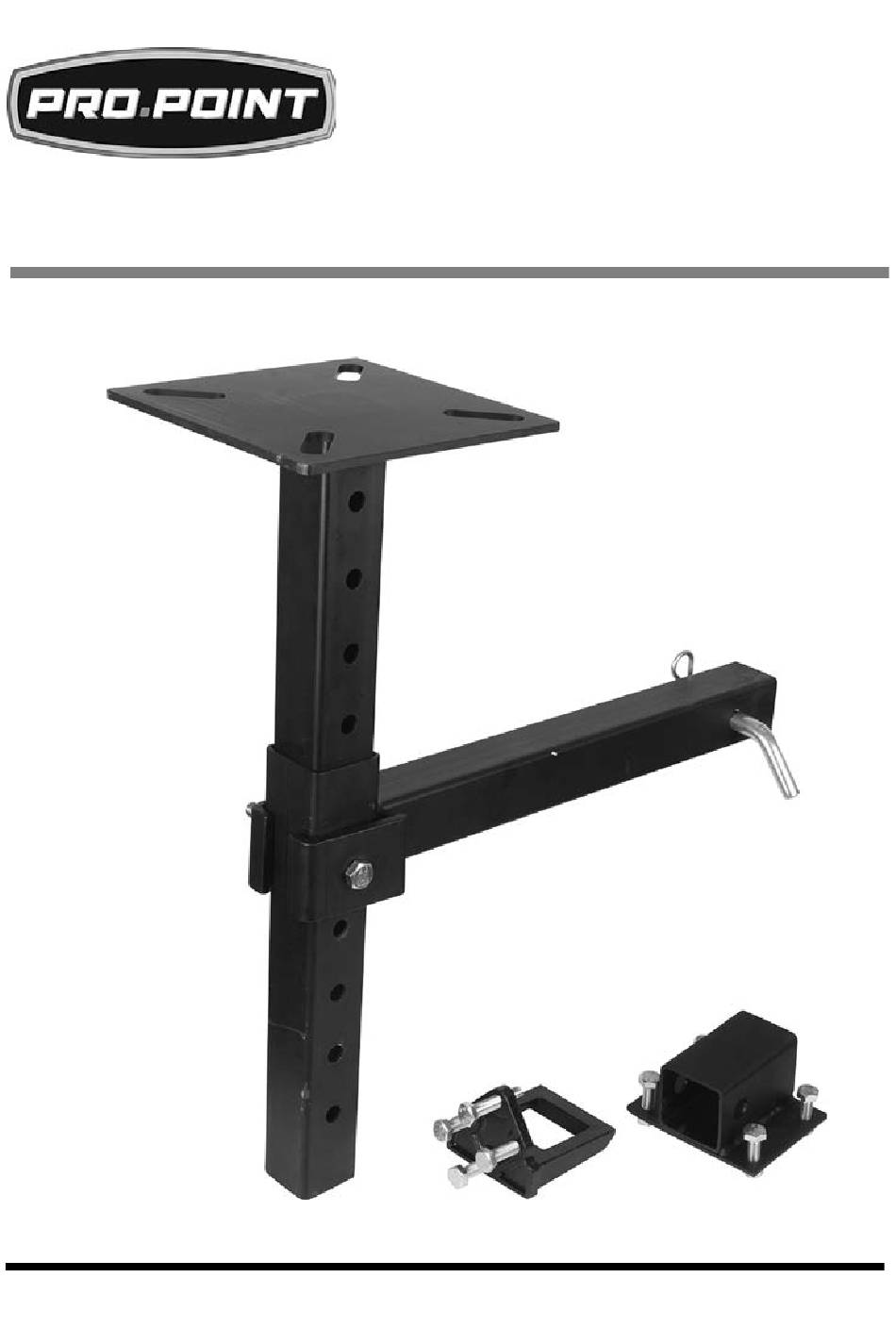

- Page 1 V1.0 8712952 HITCH MOUNT VISE PLATE USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8712952 HITCH MOUNT VISE PLATE V1.0 HITCH MOUNT VISE PLATE SPECIFICATIONS Max. Weight Capacity 200 lb (90.7 kg) Plate Dimensions 7-7/8 x 7-7/8 x 3/16 in. Mounting Hole Size 1-7/8 x 5/8 in. Working Height Range 18 in. Adjustable in 2 in. Increments... -
Page 3: Work Area
V1.0 HITCH MOUNT VISE PLATE 8712952 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. -
Page 4: Personal Precautions
8712952 HITCH MOUNT VISE PLATE V1.0 Wear protective clothing designed for the work environment and tool. 4. Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. -
Page 5: Assembly And Installation
V1.0 HITCH MOUNT VISE PLATE 8712952 4.1 The work site should be on a flat, level surface away from vehicle traffic and other distractions. Do not exceed this maximum weight capacity (see Specifications). This includes the hitch mount vise plate, the tool installed on the plate and any material the tool is supporting. -
Page 6: Mounting Bracket
8712952 HITCH MOUNT VISE PLATE V1.0 4. Insert the bolt through one of the clamps (#8). Set aside within reach. Slide the shaft of the vise mount plate (#12) into the receiver tube’s opening. Choose one of the multiple mounting holes and align it with the bolt hole in the receiver tube. -
Page 7: Care And Maintenance
V1.0 HITCH MOUNT VISE PLATE 8712952 15. Drop an M10 bolt (#14) through each bolt hole. 15.1 Replace the bolts with longer bolts if necessary. 16. Secure each nut with a M10 nut (#15). The bracket is ready for use. -
Page 8: Troubleshooting
8712952 HITCH MOUNT VISE PLATE V1.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. PARTS BREAKDOWN... - Page 9 V1.0 HITCH MOUNT VISE PLATE 8712952 Visit www.princessauto.com for more information...
- Page 10 8712952 HITCH MOUNT VISE PLATE V1.0 For technical questions call 1-800-665-8685...
- Page 11 V 1,0 8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE V 1,0 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE SPÉCIFICATIONS Capacité de poids max. 90.7 kg (200 lb) Dimensions de la plaque 7 7/8 à 7 7/8 à 3/16 po Taille de trou de montage 1 7/8 à... -
Page 13: Aire De Travail
V 1,0 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE 8712952 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 14: Sécurité Personnelle
8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE V 1,0 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. -
Page 15: Consignes De Sécurité Spécifiques
V 1,0 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE 8712952 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité de l'outil. -
Page 16: Assemblage Et Installation
8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE V 1,0 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves. -
Page 17: Support De Montage
V 1,0 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE 8712952 montage d’étau. Les rebords de la bride se trouvent au niveau du haut, du bas et de la face en direction du tube récepteur. Insérez l’autre bride (n 8) sur le boulon en prenant soin de la placer également vers l’avant. -
Page 18: Soin Et Entretien
8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE V 1,0 16. Retenez chaque écrou au moyen d’un écrou M10 (n 15). Le support est prêt à être utilisé. SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à... -
Page 19: Dépannage
V 1,0 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE 8712952 ENTREPOSAGE Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil. -
Page 20: Liste Des Pièces
8712952 PLAQUE D’ÉTAU POUR MONTAGE SUR ATTELAGE V 1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Rondelle plate Rondelle à ressort 12 2 Boulon M10 x 40 Écrou M12 Boulon M10 x 50 Plaque d’étau de Support stable montage...
