C O N N E X I O N S
CONNEXIONS CA
L'Obsidian Control Systems Netron RDM6 IP est évalué à 100-240 V 50/60 Hz. Ne le
connectez pas à une alimentation en dehors de cette plage. Les dommages résultant
d'une connexion incorrecte ne sont pas couverts par la garantie.
Amérique du Nord : Un câble d'alimentation approprié est fourni pour une utilisation avec cet appareil
aux États-Unis et au Canada. Ce câble approuvé doit être utilisé en Amérique du Nord.
Reste du monde : le câble d'alimentation fourni n'est pas équipé d'une fiche spécifique au pays. In-
stallez uniquement une prise conforme aux codes électriques locaux et/ou nationaux et adaptée aux
exigences spécifiques du pays.
CONNEXIONS DMX
Toutes les connexions de sortie DMX sont des XLR femelles à 5 broches ; le brochage de toutes les
prises est la broche 1 au blindage, la broche 2 au froid (-) et la broche 3 au chaud (+). Les broches 4
et 5 ne sont pas utilisées. Connectez soigneusement les câbles DMX aux ports respectifs. Pour éviter
d'endommager les ports DMX, fournissez un serre-câble et un support. Évitez de connecter les FOH
Snakes directement aux ports.
Cet appareil dispose de six (6) sorties DMX, d'une (1) entrée DMX et d'un (1) port d'intercommuni-

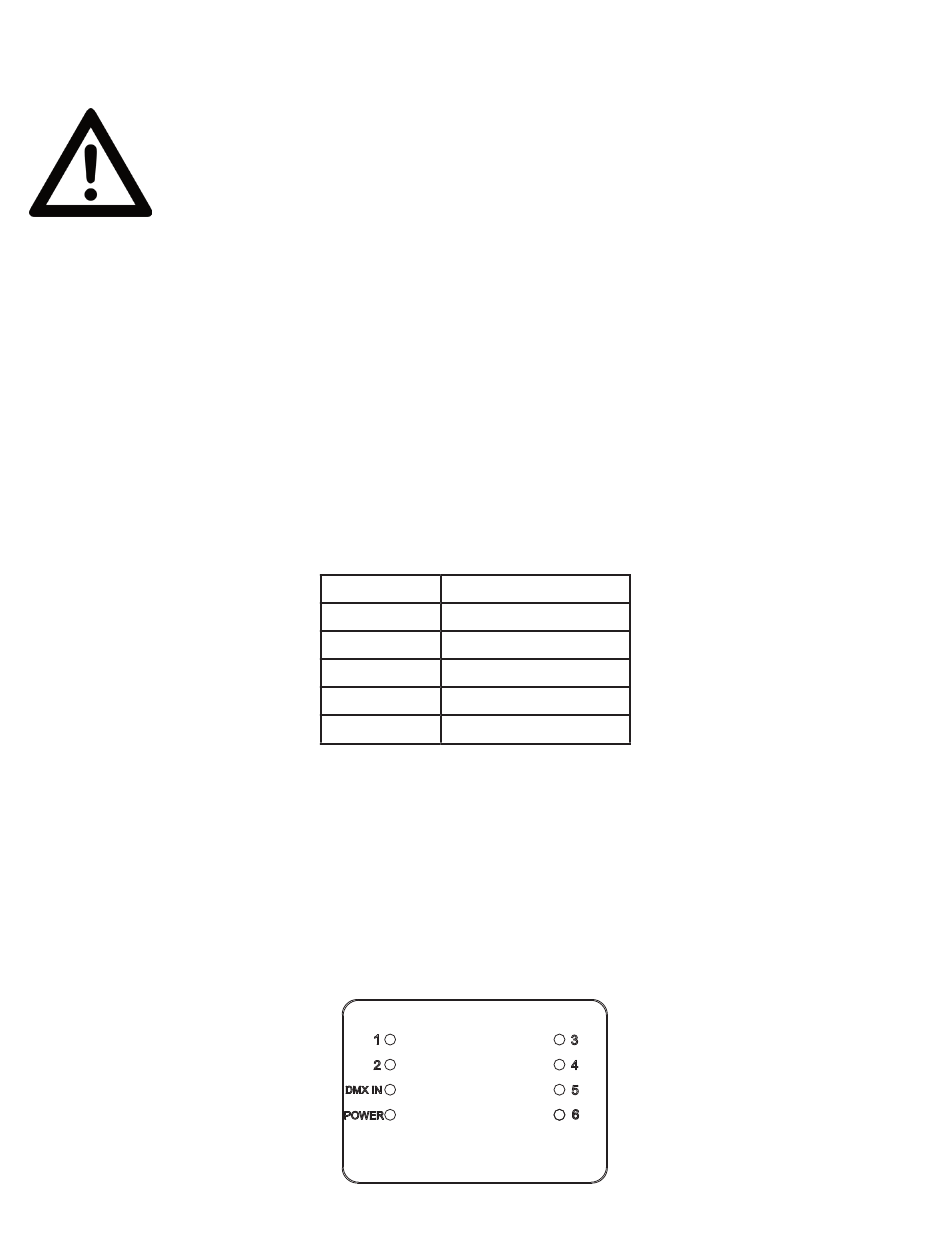

cation DMX. Les voyants lumineux de toutes les connexions de données (ainsi que les connexions
d'alimentation) sont situés sur un panneau indicateur sur le dessus de l'appareil, comme indiqué
ci-dessous.
Vu de dessus avec le texte du panneau indicateur orienté vers le haut, les sorties DMX 1 et 2 sont
situées dans le côté supérieur gauche de l'appareil, l'entrée DMX et les ports de passage sont situés
dans le côté inférieur gauche de l'appareil, et les sorties DMX 3 à 6 sont situés sur le côté droit de
l'appareil. Veuillez vous référer à l'image de la page suivante.
ÉPINGLE CONNEXION
1 Communcation
2 Données-
3 Données+
4 Pas connecté
5 Pas connecté
