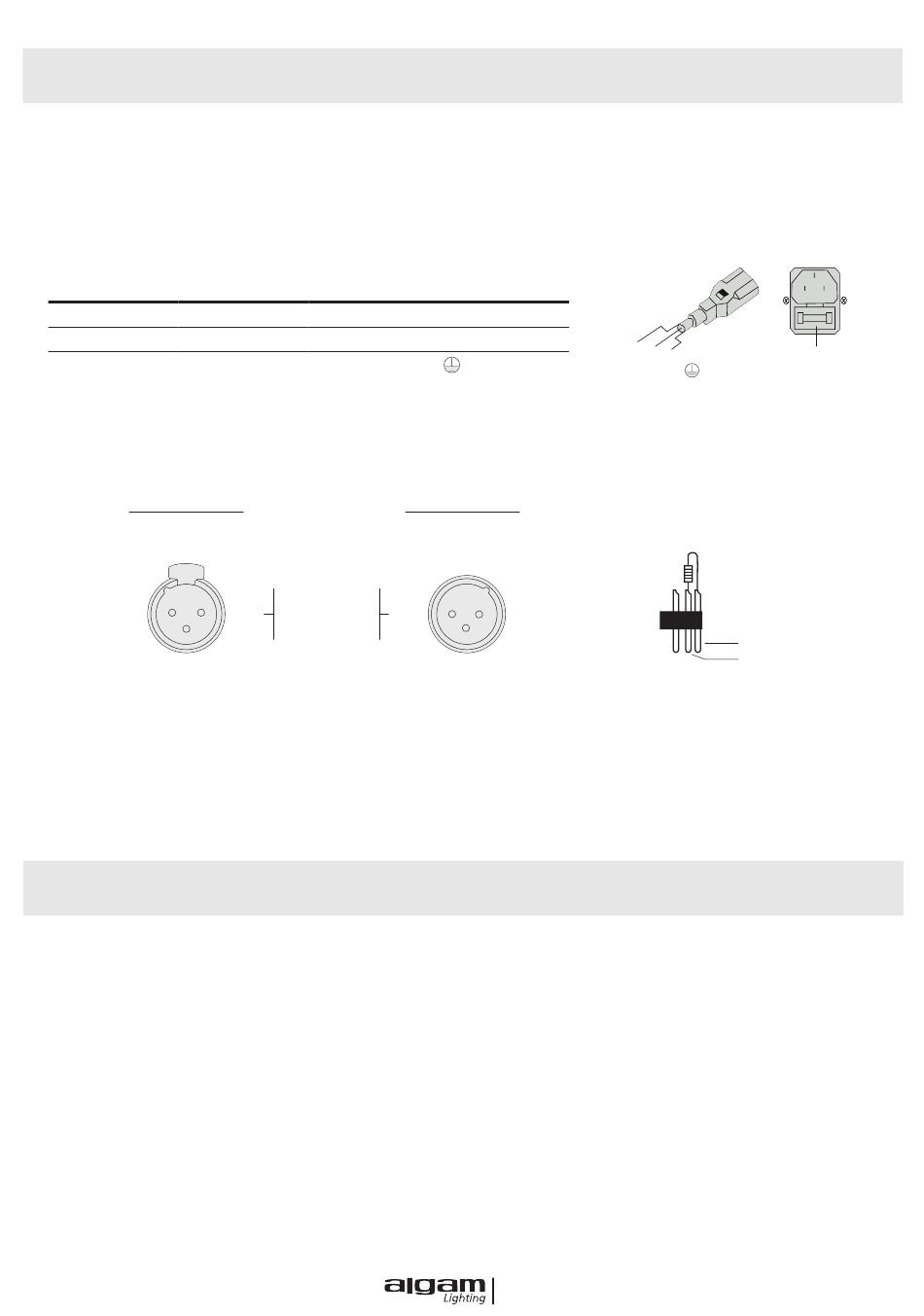

MISE EN SERVICE

ALIMENTATION

Utilisez le cordon d'alimentation fourni dans l' e mballage. Vérifiez que la tension secteur correspond aux
informations indiquées sur le produit.
CARACTÉRISTIQUES DU CÂBLE D' A LIMENTATION
CABLE (EU) CABLE (US)
Brown Black
Light blue White
Yellow/Green Yellow/Green

CONNEXION DMX

La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.
SORTIE DMX
Prises de montage XLR (vue arrière)
2
1
3
En utilisation professionnelle, la norme DMX512 impose la présence d'un «bouchon DMX» sur le dernier appareil
DMX de la chaine afin de finaliser correctement la boucle de signal. Ce bouchon est constitué d'une résistance
de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.

ACCROCHE

L'appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil
ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté.
L'appareil doit être vissé aux crochets et serré convenablement. L'accroche de l'appareil doit être sécurisé par
une élingue de sécurité. La structure doit pouvoir supporter au moins 10 fois le poids de l'appareil accroché.
PIN INTERNATIONAL
Live L
Neutral N
Earth
ENTRÉE DMX
Prises de montage XLR (vue arrière)
1 ∙ Shield
2 ∙ Shield (-)
1
3 ∙ Shield (+)
2
3
P.6
LEN FUSE : 5x20mm
250V~ 2A slow
PIN3
PIN2
