Summary of Contents for Algam Lighting EVENTPAR

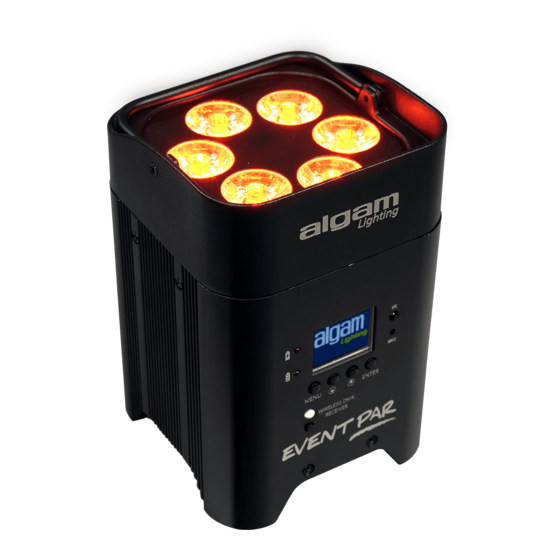

- Page 1 PROJECTEUR LED SUR BATTERIE 6X12W HEX BATTERY 6X12W HEX LED PROJECTOR WIRELESS FR-EN (ES - NL user manuals also available, please contact: contact@algam.net)
-
Page 2: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez ce guide de l’utilisateur pour référence ultérieure. CONSIGNES DE SÉCURITÉ IMPORTANTES Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels... - Page 3 • Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en danger existe ! •...
-
Page 4: Connexion Dmx
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adé- quate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé... - Page 5 Clavier / accès aux menus et fonctions Connecteur DMX IN – XLR 3 broches – Entrée DMX Emplacement fusible de protection Connecteur d’alimentation IN Interrupteur général Connecteur DMX OUT- XLR 3 broches – Sortie DMX Connecteur d’alimentation OUT ( max 25 x EVENTPAR )
- Page 6 TÉLÉCOMMANDE IR BLACK OUT Active le mode « Fonctionnement avec télécommande ». L’appareil se met automatiquement en mode « jump » CC12 dès l’activation de ce mode. Appuyez à nouveau sur cette touche pour quitter le mode « Fonctionnement avec télécommande ». AUTO Active le mode «...
- Page 7 MENUS DMX 512 SHOWS SOUND COLOR HELP A001 1. Auto color 1. Sound Mode 1 1. Custom color 1. Dmx channel Name : Mode DMX, Adresse DMX, Changeur de couleurs Mode musical 1: Appuyez (Couleur Sélec�on du mode DMX : Référence produit Mode "esclave"...
-
Page 8: Dmx Sans Fil
L’ajout d’un groupe supplémentaire est très simple. Tout en gardant le(s) groupe(s) déjà existant(s) actif(s), il faut reprendre la procédure « Création d’un groupe et appairage des appareils DMX» décrite ci dessus. Notes: Ce système de transmission sans fil Algam Lighting n’est pas limité en groupes ni en nombre d’appareils appairés sur un groupe. -
Page 9: Protocole Dmx
PROTOCOLE DMX 6 CANAUX DMX CANAL FONCTION VALEUR DESCRIPTION Dimmer R(rouge) 000-255 Ajuste l'intensité lumineuse du rouge Dimmer G(vert) 000-255 Ajuste l'intensité lumineuse du vert Dimmer B(bleu) 000-255 Ajuste l'intensité lumineuse du bleu Dimmer W(blanc) 000-255 Ajuste l'intensité lumineuse du blanc Dimmer A(ambre) 000-255 Ajuste l'intensité... -
Page 10: Caractéristiques Techniques
à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes :... -
Page 11: Safety Instructions
Thank you for choosing one of our Algam Lighting product. Please read this user manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols that warn of potential hazards with electrical products. - Page 12 Please carefully read the instruction, which includes important information about the installation, usage and mainte- nance, BEFORE operating this device. • Never sever or manipulate the power cord or the plug. If a power cord is provided with an earth lead, this is manda- tory to ensure safe operation! Otherwise a LIFE THREATENING situation exists! •...
-
Page 13: Overhead Rigging
OVERHEAD RIGGING Attention! The installation must be carried out by qualified service personal only. Improper installation can result in serious injuries and /or damage to property. Overhead rigging required extensive experience! Working load limits should be respected, Certified installation materials should be used, the installed device should be inspected regularly for safety. -
Page 14: Product Installation
Insert for mounting clamp LCD display IR receiver Microphone Keyboard – menu and function access MENU ENTER WIRELESS DMX RECEIVER DMX IN connector Protection FUSE Power IN Main power switch DMX OUT connector Power link OUT connector ( max 25 pcs EVENTPAR linked) - Page 15 MENU OPERATING INSTRUCTION Dmx512 Shows Sound Color HeIp A001 1. Auto Color Name: 1、Sound Model 1、Custom Color 1、Dmx channel Console and Color Jumping 6 Color Sound control 1 Manual dimming Channel mode slave mode Adjust the speed Press the ENTER to R:0-255 6CH/10CH after press the...
-
Page 16: Ir Remote Controller
IR REMOTE CONTROLLER BLACK OUT Mode It is a remote switch , Press <BLACK OUT> one time , it will open the IR remote model, and it will default to color jump mode “CC12”, also will enter to the previously saved mode if some mode has been saved , press <BLACK OUT>... -
Page 17: Wireless Dmx
EVENTPAR set up as transmitter ( see above) Power up transmitter and the EVENTPAR receiver Press and hold 4 seconds on receiver button on your EVENTPAR to reset the pairing until the status LED(3) becomes white.(this means that receiver is now ready to be paired). -
Page 18: Dmx Protocol
DMX PROTOCOL 6 Channel: Channel Function Value Description R dimming 000-255 Red dimming ，from dark to bright G dimming 000-255 Green dimming ，from dark to bright B dimming 000-255 Blue dimming ，from dark to bright W dimming 000-255 White dimming ，from dark to bright A dimming 000-255 Amber dimming ，from dark to bright... -
Page 19: Specifications
If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives: LVD Directive 2014/35/EU :... - Page 20 Importé par / Imported by ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE...
