Related Manuals for Algam Lighting EVENTPAR
Summary of Contents for Algam Lighting EVENTPAR

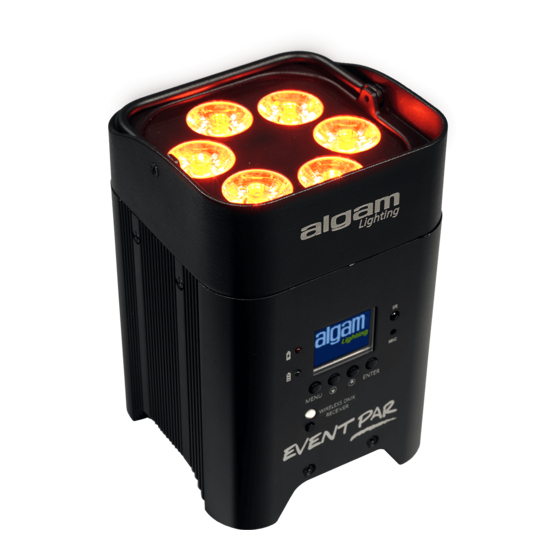

- Page 1 EVENTPAR PROJECTEUR LED SUR BATTERIE 6 X 12W HEX BATTERY 6X12W HEX LED PROJECTOR AKKU-BETRIEBENER LED-SCHEINWERFER 6 X 12W HEX FOCO LED CON BATERÍA 6 X 12W HEX...
-
Page 3: Table Of Contents
....................... CRÉATION D’UN GROUPE ET APPAIRAGE DE L'EVENTPAR AJOUT D’UN APPAREIL SUR UN GROUPE DÉJÀ... -
Page 4: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure. -
Page 5: Installation
INSTALLATION • Déballez et vérifiez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais un appareil endommagé en service. • Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé... -
Page 6: Maintenance/Entretien
CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT DE SÉCURITÉ – BATTERIES RECHARGEABLES • Suivre les instructions du fabricant, le non-respect des consignes de sécurité peut causer des dommages matériels et corporels très graves. • Ne PAS modifier l’ é quipement sans autorisation préalable. La batterie ne doit pas être remplacée par une personne non habilitée. -
Page 7: Mise En Service
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par... -
Page 8: Menu Et Commandes
Clavier / accès aux menus et fonctions Connecteur DMX IN – XLR 3 broches – Entrée DMX Emplacement fusible de protection Connecteur d’alimentation IN Interrupteur général Connecteur DMX OUT- XLR 3 broches – Sortie DMX Connecteur d’alimentation OUT (max 25 x EVENTPAR) -
Page 9: Menu
MENU DMX 512 A001 - A512 Mode DMX / Adresse DMX / Mode "esclave". SHOWS AUTO COLOR Changeur de couleurs automatique. Pour régler la vitesse de défilement (0-99), appuyer sur ENTER. Changeur de couleurs avec effet "fondu-enchaîné". AUTO FADE Pour régler la vitesse de défilement (0-99), appuyer sur ENTER. Changeur de couleurs avec effet "saut de couleur". -
Page 10: Télécommande Hf
TÉLÉCOMMANDE IR BOUTON FONCTION Le mode automatique vous permet d'accédez aux modes automatiques de l’appareil. Appuyez sur AUTO la touche de la télécommande puis utilisez les touches pour augmenter ou diminuer la vitesse du programme. Il s'agit d'un interrupteur à distance, appuyez une fois sur pour ouvrir le modèle de télécom- BLACK OUT mande IR et passer au mode précédemment sauvegardé. -
Page 11: Dmx Sans Fil
L’ajout d’un groupe supplémentaire est très simple. Tout en gardant le(s) groupe(s) déjà existant(s) actif(s), il faut reprendre la procédure « Création d’un groupe et appairage des appareils DMX» décrite ci-dessus. NOTES Ce système de transmission sans fil Algam Lighting n’ e st pas limité en groupes ni en nombre d’appareils appairés sur un groupe. P.11... -
Page 12: Protocole Dmx
PROTOCOLES DMX 6 CANAUX CANAL FONCTION VALEUR DESCRIPTION Dimmer R (rouge) 000 - 255 Ajuste l'intensité lumineuse du rouge Dimmer G (vert) 000 - 255 Ajuste l'intensité lumineuse du vert Dimmer B (bleu) 000 - 255 Ajuste l'intensité lumineuse du bleu Dimmer W (blanc) 000 - 255 Ajuste l'intensité... - Page 13 Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vi- gueur ainsi qu’aux directives européennes suivantes : RED Directive 2014/53/EU RoHS 2 Directive 2011/65/EU La DECLARATION UE DE CONFORMITE est disponible sur demande à...
- Page 14 P.14...
- Page 15 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE/SERVICE...
-
Page 16: Safety Instructions
Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. -
Page 17: Installation
INSTALLATION • Unpack and check carefully for transport damage before using the product. Never put a damaged product into operation. • This product must be installed with strong hooks of adequate size for the weight carried. The product must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations. -
Page 18: Maintenance/Service
SAFETY INSTRUCTIONS SAFETY WARNING - RECHARGEABLE BATTERIE • Follow the manufacturer's instructions; failure to observe the safety instructions may result in serious property damage and serious personal injury. • Do NOT modify the equipment without prior authorization. The battery must not be replaced by unauthorized persons.. -
Page 19: Product Installation
PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that de- vice can be controlled individually. CABLE SPEC. -
Page 20: Operation Instructions
Pairing button Insert for mounting clamp LCD display IR receiver Microphone Keyboard – menu and function access DMX IN connector Protection FUSE Power IN Main power switch DMX OUT connector Power link OUT connector (max 25 pcs EVENTPAR linked) P.20... -
Page 21: Menu Operating Instructions
MENU OPERATING INSTRUCTION DMX 512 A001 - A512 Console and slave mode SHOWS AUTO COLOR Color changing. Adjust the speed after press the ENTER (0-99). AUTO FADE Color gradient. Adjust the speed after press the ENTER (0-99). AUTO SUDDEN Color jumping. Adjust the speed after press the ENTER (0-99). AUTO STROBE Full strobe. -
Page 22: Ir Remote Controller
IR REMOTE CONTROLLER BUTTON FONCTION Automatic mode will enable you to run the automatic programs on the product. Press on the AUTO remote controller, display shows CC10. Press to either increase or decrease the speed of programm. Press to turn off the auto mode. It is a remote switch , Press one time , it will open the IR remote model, also will enter to the pre- BLACK OUT... -
Page 23: Wireless Dmx
To set up a new group is very easy. You need one more transmitter of course. Keep the existing groups active , and start the procedure above called « Pairing you DMX fixture». NOTES This DMX wireless system from Algam Lighting is not limited in number of groups and in number of fixtures connected in a group. DMX PROTOCOL... -
Page 24: Dmx Protocol
DMX PROTOCOL 10 CHANNEL CHANNEL VALUE FUNCTION Master Dimmer 000 - 255 RGBWAUV master dimmer, from dark to bright R dimming 000 - 255 Red dimming - From dark to bright G dimming 000 - 255 Green dimming - From dark to bright B dimming 000 - 255 Blue dimming - From dark to bright... - Page 25 When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
- Page 26 P.26...
- Page 27 ......................ERSTELLUNG EINER GRUPPE UND PAIRING DES EVENTPAR HINZUFÜGEN EINES GERÄTS ZU EINER BEREITS BESTEHENDEN GRUPPE...
-
Page 28: Sicherheitshinweise
Vielen Dank, dass Sie sich für eines unserer Algam Lighting Produkte entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um Gefahren oder Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. -
Page 29: Installation
INSTALLATION • Entpacken Sie das Gerät sorgfältig und überprüfen Sie, ob keine Transportschäden vorliegen, bevor Sie es verwenden. Verwenden Sie niemals ein beschädigtes Gerät. • Dieses Gerät muss mit stabilen Haken installiert werden, die für das getragene Gewicht geeignet sind. Das Gerät muss an den Haken geschraubt und festgezogen werden, um ein Herunterfallen aufgrund von Vibrationen zu vermeiden. -
Page 30: Wartung / Service
SICHERHEITSHINWEISE SICHERHEITSHINWEIS – WIEDERAUFLADBARE BATTERIEN • Die Anweisungen des Herstellers befolgen. Das Nichtbeachten der Sicherheitsanweisungen kann zu schwerwiegenden Sach- und Personenschäden führen. • Das Gerät NICHT ohne vorherige Genehmigung modifizieren. Die Batterie darf nur von autorisiertem Personal ausgetauscht werden. • Die Batterie darf nicht durch eine Batterie einer anderen Marke oder mit unterschiedlichen technischen Spezifikationen ersetzt werden. -
Page 31: Inbetriebnahme
INBETRIEBNAHME STROMVERSORGUNG Verwenden Sie das im Verpackungsmaterial enthaltene Netzkabel. Überprüfen Sie, ob die Netzspannung mit den auf dem Produkt angegebenen Informationen übereinstimmt. KABELSPEZIFIKATIONEN KABEL (EU) KABEL (US) INTERNATIONAL Braun Schwarz Live (Phase) Hellblau Weiß Neutral FUSE : 100 - 240V~ Gelb/Grün Gelb/Grün Erdung... -
Page 32: Bedienungsanleitung
Gewindeeinsatz für Aufhängung mit Haken Hintergrundbeleuchtetes LCD-Display Infrarotempfänger Mikrofon Tastatur / Zugang zu Menüs und Funktionen DMX IN-Anschluss - XLR 3-polig - DMX-Eingang Sicherungsfach Netzanschluss IN Hauptschalter DMX OUT-Anschluss - XLR 3-polig - DMX-Ausgang Netzanschluss OUT (max. 25 x EVENTPAR) P.32... -
Page 33: Bedienungsanleitung Für Das Menü
BEDIENUNGSANLEITUNG FÜR DAS MENÜ DMX 512 A001 - A512 DMX-Modus / DMX-Adresse / Slave-Modus SHOWS AUTO COLOR Automatischer Farbwechsel. Drücken Sie zur Einstellung der Scrollgeschwindigkeit (0-99) auf ENTER. Farbwechsel mit Überblendeffekt. AUTO FADE Um die Scrollgeschwindigkeit (0-99) einzustellen, drücken Sie auf ENTER. Farbwechsel mit Farbsprung-Effekt. -
Page 34: Infrarot-Fernbedienung
INFRAROT-FERNBEDIENUNG BUTTON FUNKTION Der Automatikmodus ermöglicht den Zugriff auf die automatischen Modi des Geräts. Drücken AUTO Sie die Taste auf der Fernbedienung und verwenden Sie dann die Tasten , um die Geschwindigkeit des Programms zu erhöhen oder zu verringern. Dies ist ein Fernbedienungsschalter. Drücken Sie einmal auf die Taste , um das IR-Fernbe- dienungsmodell zu öffnen und zum zuvor gespeicherten Modus zu wechseln. -
Page 35: Wireless Dmx
Sie die oben beschriebene Prozedur "Erstellen einer Gruppe und Pairing von DMX-Geräten" erneut durch. HINWEISE Dieses drahtlose Übertragungssystem von Algam Lighting ist nicht auf eine bestimmte Anzahl von Gruppen oder auf die Anzahl der gepaarten Geräte innerhalb einer Gruppe beschränkt. - Page 36 DMX-PROTOKOLL 6 KANÄLE KANAL FUNKTION WERT BESCHREIBUNG Dimmer R (Rot) 000 - 255 Stellen Sie die Lichtintensität von Rot ein. Dimmer G (Grün) 000 - 255 Stellen Sie die Lichtintensität von Grün ein. Dimmer B (Blau) 000 - 255 Stellen Sie die Lichtintensität von Blau ein. Dimmer W (Weiß) 000 - 255 Stellen Sie die Lichtintensität von Weiß...
- Page 37 Wir bitten professionelle Benutzer, sich an ihren Lieferanten zu wenden und die Bedingun- gen ihres Kaufvertrags zu überprüfen. Dieses Produkt von Algam Lighting entspricht den geltenden europäischen Zer- tifizierungen sowie den folgenden europäischen Richtlinien: RED Directive 2014/53/EU RoHS 2 Directive 2011/65/EU Die EU-Konformitätserklärung ist auf Anfrage unter der folgenden Adresse erhält-...
- Page 38 P.38...
- Page 39 ....................CREACIÓN DE UN GRUPO Y EMPAREJAMIENTO DEL EVENTPAR...
-
Page 40: Instrucciones Importantes De Seguridad
Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras referencias. -
Page 41: Instalación
INSTALACIÓN • Desempaque y verifique cuidadosamente que no haya daños por transporte antes de usar el dispositivo. Nunca ponga en funcionamiento un dispositivo dañado. • Este dispositivo debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar su peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente para evitar caídas debido a vibraciones. -
Page 42: Mantenimiento/Servicio
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA DE SEGURIDAD - BATERÍAS RECARGABLES • Siga las instrucciones del fabricante, el incumplimiento de las normas de seguridad puede causar daños materiales y corporales muy graves. • NO modifique el equipo sin autorización previa. La batería no debe ser reemplazada por una persona no autorizada. -
Page 43: Puesta En Marcha
El dispositivo debe ser instalado por una persona calificada y ubicado fuera del alcance del público. Este dispo- sitivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo debe ser asegurada con una eslinga de seguridad. -
Page 44: Menú Y Controles
Conector DMX IN - XLR de 3 pines - Entrada DMX Ubicación del fusible de protección Conector de alimentación IN Interruptor general Conector DMX OUT - XLR de 3 pines - Salida DMX Conector de alimentación OUT (máx. 25 x EVENTPAR) P.44... -
Page 45: Menú Y Comandos
MENÚ Y COMANDOS DMX 512 A001 - A512 Modo DMX / Dirección DMX / Modo "Esclavo". SHOWS AUTO COLOR Cambiador de color automático. Para ajustar la velocidad de desplazamiento (0-99), presione ENTER. Cambiador de colores con efecto "fade-in/fade-out". AUTO FADE Para ajustar la velocidad de desplazamiento (0-99), presione ENTER. -
Page 46: Control Remoto Infrarrojo
CONTROL REMOTO INFRARROJO BOTÓN FUNCIÓN El modo automático le permite acceder a los modos automáticos del dispositivo. Presione el AUTO botón del control remoto y luego utilice los botones para aumentar o disminuir la velo- cidad del programa. Este es un interruptor remoto; presione una vez el botón para abrir el modelo de control re- BLACK OUT moto infrarrojo y cambiar al modo guardado previamente. -
Page 47: Dmx Inalámbrico
"Creación de un grupo y emparejamiento de dispositivos DMX" descrito anteriormente. NOTAS Este sistema de transmisión inalámbrica de Algam Lighting no tiene limitaciones en cuanto a grupos ni en el número de dispositivos emparejados en un grupo. P.47... -
Page 48: Protocolos Dmx
PROTÓCOLOS DMX 6 CANALES CANAL FUNCIÓN VALOR DESCRIPCIÓN Dimmer R (rojo) 000 - 255 Ajusta la intensidad luminosa del rojo Dimmer G (verde) 000 - 255 Ajusta la intensidad luminosa del verde Dimmer B (azul) 000 - 255 Ajusta la intensidad luminosa del azul Dimmer W (blanco) 000 - 255 Ajusta la intensidad luminosa del blanco... - Page 49 Instamos a los usuarios profesionales a contactar a su proveedor y revisar los términos y condiciones de su contrato de compra. Este producto Algam Lighting cumple con las certificaciones europeas vigentes y las siguientes directivas europeas: RED Directive 2014/53/EU RoHS 2 Directive 2011/65/EU La DECLARACIÓN UE DE CONFORMIDAD está...
- Page 50 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. All rights reserved. No part of this manual may be reproduced, in any form or by any means, without the prior written permission of ALGAM.
