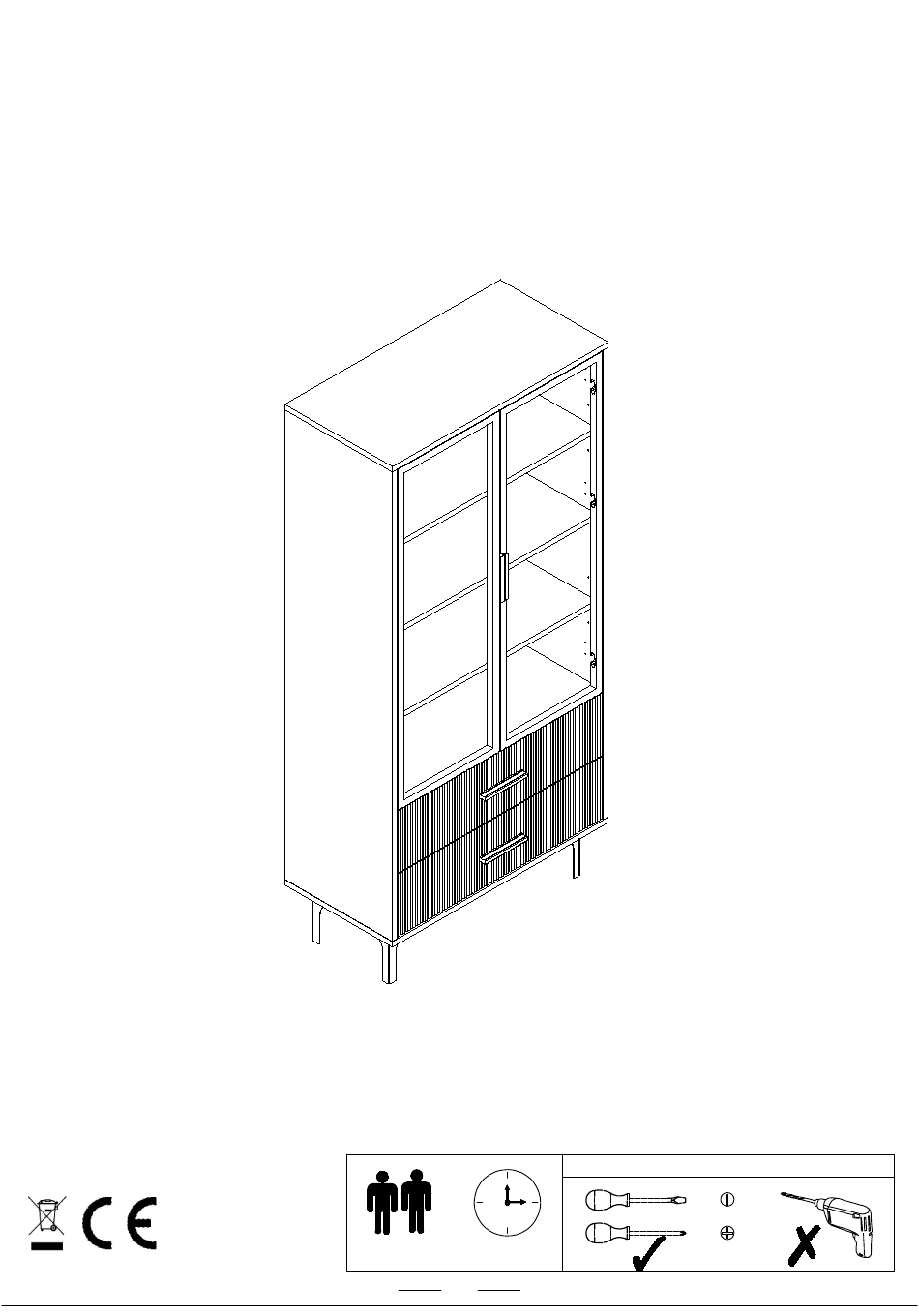

BOX-1 WF322801
BOX-2 WF322802
Gebrauchsanweisung
Manuel du produit
Manual del producto
Manuale del prodotto
Das Vitrinewird mit 2 Kartons geliefert. Wir
empfehlen, das Set nach Erhalt aller Kartons
zusammenzustellen.
The display case comes with 2 boxes. We
recommend putting the set together after
receiving all the boxes.
La vitrine est livrée avec 2 boîtes. Nous vous
recommandons de monter l'ensemble après
avoir reçu toutes les boîtes.
2PERS
55 MIN
1
Tool Required Not Provided
Advertisement
Subscribe to Our Youtube Channel

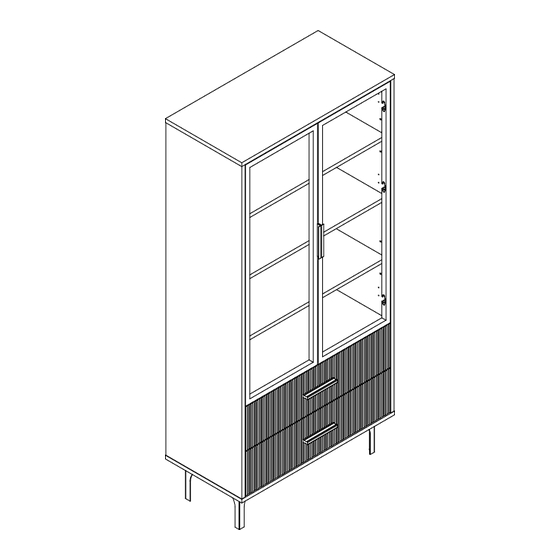

Related Manuals for Otto BOX-1 WF322801
Summary of Contents for Otto BOX-1 WF322801
- Page 1 BOX-1 WF322801 BOX-2 WF322802 Gebrauchsanweisung Manuel du produit Manual del producto Manuale del prodotto Das Vitrinewird mit 2 Kartons geliefert. Wir empfehlen, das Set nach Erhalt aller Kartons zusammenzustellen. The display case comes with 2 boxes. We recommend putting the set together after receiving all the boxes.
- Page 2 Sicherheits- und Pflegehinweise Wichtig: Bitte lesen Sie diese Anweisungen vollständig durch, bevor Sie mit der Montage beginnen. Achtung: Dieses Gerät ist relativ schwer. Bitte heben Sie es vorsichtig an. Überprüfen Sie, ob alle auf den Seiten aufgeführten Komponenten und Werkzeuge vorhanden sind. Entfernen Sie sämtliches Zubehör aus den Plastiktüten und teilen Sie es in seine Gruppen auf.
- Page 3 Safety and Care Advice Important - Please read these instructions fully before starting assembly Warning: This unit is relatively heavy. Please lift with care.Check you have all the components and tools listed on pages. Remove all fittings from the plastic bags and separate them into their groups. Keep children and animals away from the work area, small parts could choke if swallowed.Parts of the assembly will be easier with 2 people.
- Page 4 Conseils de sécurité et d'entretien Important - Veuillez lire entièrement ces instructions avant de commencer l'assemblage Attention : cet appareil est relativement lourd. Veuillez soulever avec précaution. Vérifiez que vous disposez de tous les composants et outils répertoriés sur les pages. Retirez tous les raccords des sacs en plastique et séparez-les en groupes.
- Page 6 BOX-1 WF322801 BOX-2 WF322802 700*350*15 1320*348*15 1320*348*15 700*350*15 963*337.5*3 668*329*15 668*310*15 963*337.5*3 665*310 358*337.5*3 292*621*3 175*664*18...
- Page 7 BOX-1 WF322801 BOX-2 WF322802 958*330.5*19 300*100*15 300*100*15 958*330.5*19 284*50 613*100*15 Hardware kit...
- Page 8 Hardware List for WF322801/WF322802 Ø15*11.5 22PCS Ø6*40 22PCS Ø8*40 12PCS M7*50 4PCS 6PCS L=300mm 2PCS M3.5*35 10PCS M3.5*14 74PCS 18PCS 2PCS 2PCS FLASH STROBE FADE SMOOTH 2PCS 2PCS 2PCS 2PCS 4PCS 1PCS 22PCS L=952mm 1PCS L=347mm 1PCS 8PCS...
- Page 11 Step 1 Gx8pcs × CR x2pcs √ CL x2pcs Step 2 × x8pcs √ Bx8pcs...
- Page 12 Step 3 × √ Bx4pcs Step 4 x4pcs...
- Page 13 Step 5 x4pcs Step 6 Px1pcs...
- Page 14 Step 7 Gx16pcs Step 8 C x4pcs...
- Page 15 Step 9 Ox1pcs Step 10 x4pcs...
- Page 16 Step 11 x4pcs...
- Page 17 Step 12 Gx18pcs Ix18pcs...
- Page 18 Step 13 Q x8pcs...
- Page 19 Step 14...
- Page 20 Step 15 UK:Such screws are included in the hinge packaging bag DE:Solche Schrauben sind in Der Scharnier-Verpackungsbeutel FR:Ces vis sont incluses dans Le sac d’emballage de charnière Dx6pcs...
- Page 21 Step 16 Gx24pcs...
- Page 22 Step 17 x10pcs x10pcs Step 18 Fx10pcs...
- Page 23 Step 19 Jx2pcs Lx4pcs Step 20 Gx8pcs DRx2pcs DL x2pcs...
- Page 24 Step 21...
- Page 25 Step 22 PE FOAM3M UK:USB connection FR:Connexion USB DE:USB-Anschluss UK:Tear off the back tape FR:Déchirer le ruban adhésif arrière DE:Reiß das hintere Band ab M x1pcs FLASH STROBE FADE SMOOTH...
- Page 26 Step 23 x2pcs x2pcs x2pcs x2pcs x2pcs _If it is a solid wal, please use expansion and self-tapping screws, if it is a wooden wall, only use self-tapping screws, please do not overtighten the screws _Si le mur est massif, veuillez utiiser des chevlles a expansion et des vis autotaraudeuses. mais sis'agit dun mur en bois, utilisez uniquement des vis autotaraudeuses et ne serrez pas trop les vis.
- Page 27 Step 24 UK: After installing the product, stick the number L on the perforated position FR: Une fois le produit installé, collez le numéro L à l' endroit où il y a des trous DE: Nach der Installation des Produkts kleben Sie die Nummer L auf die perforierte Position Nx22pcs...
- Page 28 DE:Wenn Sie die Lichter nicht erfolgreich arbeiten lassen können, überprüfen Sie bitte die Folgendes: 1. Bitte überprüfen Sie die Fernbedienung. Sie müssen die Fernbedienung abreißen Plastikseptum vor Gebrauch. 2. Lassen Sie die Fernbedienung nicht zu weit vom Empfänger entfernt sein Es gibt kein Hindernis zwischen ihnen. 3.Bitte beachten Sie, dass die Fernbedienung für den Transport keine Batterien enthält.
- Page 29 NOTE: The battery in the remote control requires you to purchase and install it yourself. Model: CR2025 3. V Modell : CR2025 3.V...
