  • Page 2: Table Of Contents

    Inhaltsverzeichnis EINFÜHRUNG ..............................4 Produktmerkmale ............................5 SICHERHEITSHINWEISE ..........................6 GERÄTEBESCHREIBUNG ..........................8 INSTALLATION ..............................9 Überkopfmontage ............................9 Stativmontage .............................. 10 DMX512-ANSTEUERUNG ..........................11 Drahtlose DMX-Übertragung........................11 NETZANSCHLUSS ............................11 BEDIENUNG ..............................12 Bedientasten ..............................12 Menüstruktur ..............................12 Standalone-Betrieb ............................13 Master/Slave-Betrieb mit mehreren Lichtsets ....................

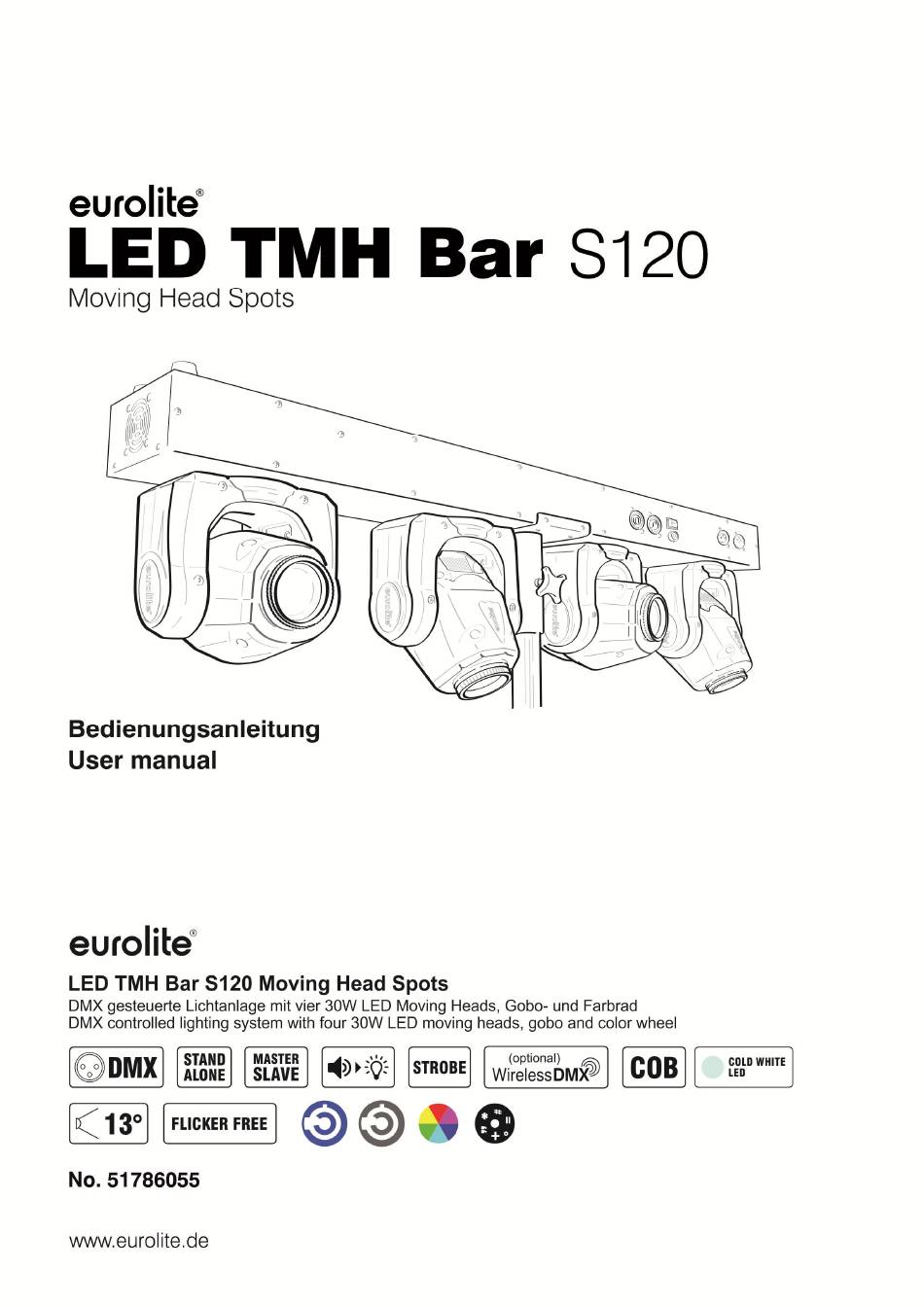

  • Page 3 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51786055 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 3/70 00151723, Version 1.1...

  • Page 4: Einführung

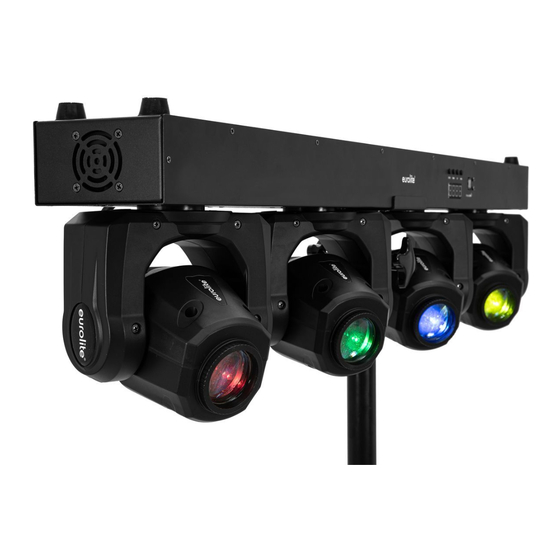

    BEDIENUNGSANLEITUNG LED TMH Bar S120 Moving Head Spots GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Page 5: Produktmerkmale

    Produktmerkmale LED Lichtanlage mit 4 individuell steuerbaren 30-W-Moving-Heads, Gobo- und Farbrad 4 leistungsstarke LEDs 30 W COB (Chip-on-board), CW • Positionierung innerhalb 540° PAN und 180° TILT • Exakte Positionierung durch 16-Bit-Auflösung der PAN-/TILT-Bewegung • Auto-, Musik-, Master/Slave- und DMX-Modus •...

  • Page 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um ein LED-Lichtanlage, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 7 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG P-Con-Netzausgang DMX-Eingang P-Con-Netzanschluss Stativhülse ON/OFF Schalter Manueller Fokus Sicherung 30-W-COB-LED DMX-Ausgang Moving Head Spot Display mit Bedientasten Wireless-DMX-Buchse Gummifuß Fangseilöse Omega-Halter 8/70 00151723, Version 1.1...

  • Page 9: Installation

    INSTALLATION Überkopfmontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 10: Stativmontage

    Stativmontage Für den mobilen Einsatz setzen Sie das Lichtset über die Stativhülse auf ein Stativ auf und fixieren es mit der Feststellschraube. Passende Stative finden Sie im Abschnitt Zubehör. Hinweise: • Bitte achten Sie beim Aufbringen der Last auf eine gleichmäßige Lastverteilung und überschreiten Sie nicht die Traglast des Stativs.

  • Page 11: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette.

  • Page 12: Bedienung

    BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor.

  • Page 13: Standalone-Betrieb

    Standalone-Betrieb Addr / Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die gewünschte DMX-Startadresse über das Control Board einstellen. DMX / Manuelle Einstellung der Kanäle Mit dieser Funktion lässt sich der gewünschte DMX-Kanal-Modus einstellen. Mode / Automatikbetrieb SLav / Master- / Slave Einstellung Mit dieser Funktion können Sie das Gerät als Master- oder Slave-Gerät definieren.

  • Page 14: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 38 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 5, 9, 11, 17, 21 oder 30 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Page 15 040-044 Show-Programm 2 045-049 Show-Programm 3 050-054 Show-Programm 4 055-059 Show-Programm 5 060-064 Show-Programm 6 065-069 Show-Programm 7 070-074 Show-Programm 8 075-079 Show-Programm 9 080-084 Show-Programm 10 085-089 Show-Programm 11 090-094 Show-Programm 12 095-099 Show-Programm 13 100-104 Show-Programm 14 105-109 Show-Programm 15 110-114 Show-Programm 16...
  • Page 16 060-064 Bewegungsmakro 6 065-069 Bewegungsmakro 7 070-074 Bewegungsmakro 8 075-079 Bewegungsmakro 9 080-084 Bewegungsmakro 10 085-089 Bewegungsmakro 11 090-094 Bewegungsmakro 12 095-099 Bewegungsmakro 13 100-104 Bewegungsmakro 14 105-109 Bewegungsmakro 15 110-114 Bewegungsmakro 16 115-119 Bewegungsmakro 17 120-124 Bewegungsmakro 18 125-129 Bewegungsmakro 19 130-134 Bewegungsmakro 20...
  • Page 17 Goborad 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 080-089 Gobo 7 shaking mit abnehmender Geschwindigkeit 090-099 Gobo 6 shaking mit abnehmender Geschwindigkeit 100-109 Gobo 5 shaking mit abnehmender Geschwindigkeit 110-119 Gobo 4 shaking mit abnehmender Geschwindigkeit 120-129...
  • Page 18 120-129 Gobo 3 shaking mit abnehmender Geschwindigkeit 130-139 Gobo 2 shaking mit abnehmender Geschwindigkeit 140-149 Gobo 1 shaking mit abnehmender Geschwindigkeit 150-255 Gobowechsel mit zunehmender Geschwindigkeit 000-010 Keine Funktion Strobe 011-255 Strobe-Effekt mit zunehmender Geschwindigkeit 000-255 Gesamthelligkeit 0-100% Master Dimmer 000-004 Keine Funktion 005-009...
  • Page 19 11-Kanal-Modus Kanal Wert Funktion 000-255 Horizontale Bewegung (PAN) 000-255 PAN Bewegung mit 16 Bit-Auflösung PAN Feineinstellung 000-255 Vertikale Bewegung (TILT) TILT 000-255 TILT Bewegung mit 16 Bit-Auflösung TILT Feineinstellung PAN/TILT 000-255 Geschwindigkeit PAN/TILT Bewegung abnehmend Geschwindigkeit 000-009 Weiß 010-019 020-029 Grün 030-039 Blau...
  • Page 20 035-039 Bewegungsmakro 1 040-044 Bewegungsmakro 2 045-049 Bewegungsmakro 3 050-054 Bewegungsmakro 4 055-059 Bewegungsmakro 5 060-064 Bewegungsmakro 6 065-069 Bewegungsmakro 7 070-074 Bewegungsmakro 8 075-079 Bewegungsmakro 9 080-084 Bewegungsmakro 10 085-089 Bewegungsmakro 11 090-094 Bewegungsmakro 12 095-099 Bewegungsmakro 13 100-104 Bewegungsmakro 14 105-109 Bewegungsmakro 15...
  • Page 21 040-049 Gelb 050-059 Hellblau 060-069 Orange 070-079 Lila 080-089 Lila + Orange 090-099 Orange + Hellblau 100-109 Hellblau + Gelb 110-119 Gelb + Blau 120-129 Blau + Grün 130-139 Grün + Rot 140-149 Rot + Weiß 150-255 Rainbow-Effekt mit zunehmender Geschwindigkeit 000-009 Keine Funktion 010-019...
  • Page 22 150-255 Rainbow-Effekt mit zunehmender Geschwindigkeit 000-009 Keine Funktion 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 Goborad 080-089 Gobo 7 shaking mit abnehmender Geschwindigkeit 090-099 Gobo 6 shaking mit abnehmender Geschwindigkeit 100-109 Gobo 5 shaking mit abnehmender Geschwindigkeit 110-119...
  • Page 23 175-179 Musikgesteuertes Bewegungsmakro 7 180-184 Musikgesteuertes Bewegungsmakro 8 185-189 Musikgesteuertes Bewegungsmakro 9 190-194 Musikgesteuertes Bewegungsmakro 10 195-199 Musikgesteuertes Bewegungsmakro 11 200-204 Musikgesteuertes Bewegungsmakro 12 205-209 Musikgesteuertes Bewegungsmakro 13 210-214 Musikgesteuertes Bewegungsmakro 14 215-219 Musikgesteuertes Bewegungsmakro 15 220-224 Musikgesteuertes Bewegungsmakro 16 225-229 Musikgesteuertes Bewegungsmakro 17 230-234...
  • Page 24 070-079 Gobo 7 080-089 Gobo 7 shaking mit abnehmender Geschwindigkeit 090-099 Gobo 6 shaking mit abnehmender Geschwindigkeit 100-109 Gobo 5 shaking mit abnehmender Geschwindigkeit 110-119 Gobo 4 shaking mit abnehmender Geschwindigkeit 120-129 Gobo 3 shaking mit abnehmender Geschwindigkeit 130-139 Gobo 2 shaking mit abnehmender Geschwindigkeit 140-149 Gobo 1 shaking mit abnehmender Geschwindigkeit 150-255...
  • Page 25 150-255 Gobowechsel mit zunehmender Geschwindigkeit 000-010 Keine Funktion Strobe 011-255 Strobe-Effekt mit zunehmender Geschwindigkeit 000-255 Gesamthelligkeit 0-100% Master Dimmer 000-085 Spot 1&2 und 3&4 zusammen Moving Head Spot 086-170 Spot 1&3 und 2&4 zusammen Auswahl 171-255 Spot 1&4 und 2&3 zusammen 000-004 Keine Funktion 005-009...
  • Page 26 Musiksteuerung 250-255 Keine Funktion 30-Kanal-Modus Kanal Wert Funktion 000-255 Horizontale Bewegung (PAN) 000-255 Vertikale Bewegung (TILT) TILT PAN/TILT 000-255 Geschwindigkeit PAN/TILT Bewegung abnehmend Geschwindigkeit 000-009 Weiß 010-019 020-029 Grün 030-039 Blau 040-049 Gelb 050-059 Hellblau 060-069 Orange 070-079 Lila Farbrad 080-089 Lila + Orange 090-099...
  • Page 27 Farbrad 010-019 020-029 Grün 030-039 Blau 040-049 Gelb 050-059 Hellblau 060-069 Orange 070-079 Lila 080-089 Lila + Orange 090-099 Orange + Hellblau 100-109 Hellblau + Gelb 110-119 Gelb + Blau 120-129 Blau + Grün 130-139 Grün + Rot 140-149 Rot + Weiß 150-255 Rainbow-Effekt mit zunehmender Geschwindigkeit 000-009...
  • Page 28 120-129 Blau + Grün 130-139 Grün + Rot 140-149 Rot + Weiß 150-255 Rainbow-Effekt mit zunehmender Geschwindigkeit 000-009 Keine Funktion 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 Goborad 080-089 Gobo 7 shaking mit abnehmender Geschwindigkeit...
  • Page 29 070-079 Gobo 7 080-089 Gobo 7 shaking mit abnehmender Geschwindigkeit 090-099 Gobo 6 shaking mit abnehmender Geschwindigkeit 100-109 Gobo 5 shaking mit abnehmender Geschwindigkeit 110-119 Gobo 4 shaking mit abnehmender Geschwindigkeit 120-129 Gobo 3 shaking mit abnehmender Geschwindigkeit 130-139 Gobo 2 shaking mit abnehmender Geschwindigkeit 140-149 Gobo 1 shaking mit abnehmender Geschwindigkeit 150-255...
  • Page 30 250-255 Musikgesteuertes Bewegungsmakro 22 Geschwindigkeit Chaser + Bewegungsmakros abnehmend 000-230 Abnehmende Mikrofonempfindlichkeit für Musikgesteuerte Geschwindigkeit Bewegungsmakros Chaser + Bewegungsmakros 231-249 Reset Musiksteuerung 250-255 Keine Funktion 38-Kanal-Modus Kanal Wert Funktion 000-255 Horizontale Bewegung (PAN) 000-255 PAN Bewegung mit 16 Bit-Auflösung PAN Feineinstellung 000-255 Vertikale Bewegung (TILT) TILT...
  • Page 31 000-255 Gesamthelligkeit 0-100% Master Dimmer 000-255 Horizontale Bewegung (PAN) 000-255 PAN Bewegung mit 16 Bit-Auflösung PAN Feineinstellung 000-255 Vertikale Bewegung (TILT) TILT 000-255 TILT Bewegung mit 16 Bit-Auflösung TILT Feineinstellung PAN/TILT 000-255 Geschwindigkeit PAN/TILT Bewegung abnehmend Geschwindigkeit 000-009 Weiß 010-019 020-029 Grün 030-039...
  • Page 32 PAN/TILT 000-255 Geschwindigkeit PAN/TILT Bewegung abnehmend Geschwindigkeit 000-009 Weiß 010-019 020-029 Grün 030-039 Blau 040-049 Gelb 050-059 Hellblau 060-069 Orange 070-079 Lila Farbrad 080-089 Lila + Orange 090-099 Orange + Hellblau 100-109 Hellblau + Gelb 110-119 Gelb + Blau 120-129 Blau + Grün 130-139 Grün + Rot...
  • Page 33 050-059 Hellblau 060-069 Orange 070-079 Lila 080-089 Lila + Orange 090-099 Orange + Hellblau 100-109 Hellblau + Gelb 110-119 Gelb + Blau 120-129 Blau + Grün 130-139 Grün + Rot 140-149 Rot + Weiß 150-255 Rainbow-Effekt mit zunehmender Geschwindigkeit 000-009 Keine Funktion 010-019 Gobo 1...
  • Page 34 135-139 Bewegungsmakro 21 140-144 Bewegungsmakro 22 145-149 Musikgesteuertes Bewegungsmakro 1 150-154 Musikgesteuertes Bewegungsmakro 2 155-159 Musikgesteuertes Bewegungsmakro 3 160-164 Musikgesteuertes Bewegungsmakro 4 165-169 Musikgesteuertes Bewegungsmakro 5 170-174 Musikgesteuertes Bewegungsmakro 6 175-179 Musikgesteuertes Bewegungsmakro 7 180-184 Musikgesteuertes Bewegungsmakro 8 185-189 Musikgesteuertes Bewegungsmakro 9 190-194 Musikgesteuertes Bewegungsmakro 10 195-199...

  • Page 35: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 36: Technische Daten

    13,50 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-15 4x1000mm bis 15kg Best.-Nr. 58010364 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 EUROLITE P-Con Netzkabel 3x1 1,2m Best.-Nr. 30235010 EUROLITE Omega-Bügel 54 Best.-Nr.

  • Page 37: Introduction

    USER MANUAL LED TMH Bar S120 Moving Head Spots DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Page 38: Product Features

    Product features LED lighting system with 4 individually controllable 30 W moving heads, gobo- and color wheel 4 highpower 30 W COB LED in cold white • Positioning within 540° PAN und 180° TILT • Exact positioning via 16 bit PAN-/TILT movement resolution •...

  • Page 39: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED lighting system for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 40 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Page 41: Description Of The Device

    DESCRIPTION OF THE DEVICE P-Con power feed-through output DMX input P-Con power input Stand sleeve ON/OFF switch Manual focus Fuse 30 W COB LED DMX output Moving head spot LED display with operating buttons Wireless DMX port Rubber feet Safety eyelet Omega bracket 41/70 00151723, Version 1.1...

  • Page 42: Installation

    INSTALLATION Overhead rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.

  • Page 43: Mounting On A Stand

    Mounting on a stand For mobile use, place the light set on a lighting stand via the stand sleeve and fasten the fixation screw. Suitable stands can be found in the section Accessories. Note: • Please make sure the load is installed in a balanced way and the carrying capacity of the stand is not exceeded.

  • Page 44: Dmx512 Connection

    DMX512 CONNECTION A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the light set with a DMX cable. Connect the DMX output DMX OUT of the light set to the DMX input of the next unit in the chain.

  • Page 45: Operation

    OPERATION With the power switch, you can switch the device on and off. After you connected the effect to the mains, the device starts running. During the Reset, the motors are trimmed and the device is ready for use afterwards. The operating modes can be selected by means of the display and the control buttons.

  • Page 46: Stand-Alone Mode

    Stand-alone mode Addr / DMX address setting With this function, you can set the desired DMX address via the Control Board. DMX / DMX channel mode With this function, you can select the desired DMX channel mode. Mode SLav / Master / Slave setting With this function, you can define the device as master or slave.

  • Page 47: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 38 control channels. However, it can also be switched to a mode with 3, 5, 9, 11, 17, 21 or 30 channels if different functions are required.
  • Page 48 Functions in DMX mode 3-channel mode Channel Value Function 000-255 Total brightness 0-100% Master dimmer 000-004 No function 005-009 Chaser 1 010-014 Chaser 2 015-019 Chaser 3 020-024 Chaser 4 025-029 Chaser 5 030-034 Chaser 6 035-039 Show program 1 040-044 Show program 2 045-049...
  • Page 49 5-channel mode Channel Value Function 000-255 Total brightness 0-100% Master dimmer 000-004 No function 005-009 Chaser 1 010-014 Chaser 2 015-019 Chaser 3 020-024 Chaser 4 025-029 Chaser 5 030-034 Chaser 6 035-039 Motion macro 1 040-044 Motion macro 2 045-049 Motion macro 3 050-054...
  • Page 50 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple 080-089 Purple + Orange 090-099 Orange + Light blue 100-109 Light blue + Yellow 110-119 Yellow + Blue 120-129 Blue+ Green 130-139 Green + Red 140-149 Red + White 150-255 Rainbow effect with increasing speed 000-009 No function 010-019...
  • Page 51 150-255 Rainbow effect with increasing speed 000-009 No function 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 Gobo wheel 080-089 Gobo 7 shaking with decreasing speed 090-099 Gobo 6 shaking with decreasing speed 100-109 Gobo 5 shaking with decreasing speed...
  • Page 52 200-204 Sound control motion macro 12 205-209 Sound control motion macro 13 210-214 Sound control motion macro 14 215-219 Sound control motion macro 15 220-224 Sound control motion macro 16 225-229 Sound control motion macro 17 230-234 Sound control motion macro 18 235-239 Sound control motion macro 19 240-244...
  • Page 53 120-129 Gobo 3 shaking with decreasing speed 130-139 Gobo 2 shaking with decreasing speed 140-149 Gobo 1 shaking with decreasing speed 150-255 Gobo changes with increasing speed 000-010 No function Strobe 011-255 Strobe effect with increasing speed 000-255 Total brightness 0-100% Master dimmer 000-004 No function...
  • Page 54 17-channel mode Channel Value Function 000-255 Horizontal movement (PAN) 000-255 Vertical movement (TILT) TILT 000-255 PAN/TILT-speed decreasing PAN/TILT speed 000-009 White 010-019 020-029 Green 030-039 Blue 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple Color wheel 080-089 Purple + Orange 090-099 Orange + Light blue 100-109...
  • Page 55 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple 080-089 Purple + Orange 090-099 Orange + Light blue 100-109 Light blue + Yellow 110-119 Yellow + Blue 120-129 Blue+ Green 130-139 Green + Red 140-149 Red + White 150-255 Rainbow effect with increasing speed 000-009 No function 010-019...
  • Page 56 105-109 Motion macro 15 110-114 Motion macro 16 115-119 Motion macro 17 120-124 Motion macro 18 125-129 Motion macro 19 130-134 Motion macro 20 135-139 Motion macro 21 140-144 Motion macro 22 145-149 Sound control motion macro 1 150-154 Sound control motion macro 2 155-159 Sound control motion macro 3 160-164...
  • Page 57 130-139 Green + Red 140-149 Red + White 150-255 Rainbow effect with increasing speed 000-009 No function 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 Gobo wheel 080-089 Gobo 7 shaking with decreasing speed 090-099...
  • Page 58 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 080-089 Gobo 7 shaking with decreasing speed 090-099 Gobo 6 shaking with decreasing speed 100-109 Gobo 5 shaking with decreasing speed 110-119 Gobo 4 shaking with decreasing speed 120-129 Gobo 3 shaking with decreasing speed 130-139 Gobo 2 shaking with decreasing speed 140-149...
  • Page 59 215-219 Sound control motion macro 15 220-224 Sound control motion macro 16 225-229 Sound control motion macro 17 230-234 Sound control motion macro 18 235-239 Sound control motion macro 19 240-244 Sound control motion macro 20 245-249 Sound control motion macro 21 250-255 Sound control motion macro 22 Speed chaser + motion macros decreasing...
  • Page 60 Strobe 011-255 Strobe effect with increasing speed 000-255 Total brightness 0-100% Master dimmer 000-255 Horizontal movement (PAN) 000-255 Vertical movement (TILT) TILT 000-255 PAN/TILT-speed decreasing PAN/TILT speed 000-009 White 010-019 020-029 Green 030-039 Blue 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple...
  • Page 61 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple 080-089 Purple + Orange 090-099 Orange + Light blue 100-109 Light blue + Yellow 110-119 Yellow + Blue 120-129 Blue+ Green 130-139 Green + Red 140-149 Red + White 150-255 Rainbow effect with increasing speed 000-009 No function 010-019...
  • Page 62 150-255 Rainbow effect with increasing speed 000-009 No function 010-019 Gobo 1 020-029 Gobo 2 030-039 Gobo 3 040-049 Gobo 4 050-059 Gobo 5 060-069 Gobo 6 070-079 Gobo 7 Gobo wheel 080-089 Gobo 7 shaking with decreasing speed 090-099 Gobo 6 shaking with decreasing speed 100-109 Gobo 5 shaking with decreasing speed...
  • Page 63 195-199 Sound control motion macro 11 200-204 Sound control motion macro 12 205-209 Sound control motion macro 13 210-214 Sound control motion macro 14 215-219 Sound control motion macro 15 220-224 Sound control motion macro 16 225-229 Sound control motion macro 17 230-234 Sound control motion macro 18 235-239...
  • Page 64 110-119 Gobo 4 shaking with decreasing speed 120-129 Gobo 3 shaking with decreasing speed 130-139 Gobo 2 shaking with decreasing speed 140-149 Gobo 1 shaking with decreasing speed 150-255 Gobo changes with increasing speed 000-010 No function Strobe 011-255 Strobe effect with increasing speed 000-255 Total brightness 0-100% Master dimmer...
  • Page 65 000-255 Horizontal movement (PAN) 000-255 PAN movement with 16-bit resolution PAN fine adjustment 000-255 Vertical movement (TILT) TILT 000-255 TILT movement with 16-bit resolution TILT fine adjustment 000-255 PAN/TILT-speed decreasing PAN/TILT speed 000-009 White 010-019 020-029 Green 030-039 Blue 040-049 Yellow 050-059 Light blue...
  • Page 66 000-009 White 010-019 020-029 Green 030-039 Blue 040-049 Yellow 050-059 Light blue 060-069 Orange 070-079 Purple Color wheel 080-089 Purple + Orange 090-099 Orange + Light blue 100-109 Light blue + Yellow 110-119 Yellow + Blue 120-129 Blue+ Green 130-139 Green + Red 140-149 Red + White...
  • Page 67 100-104 Motion macro 14 105-109 Motion macro 15 110-114 Motion macro 16 115-119 Motion macro 17 120-124 Motion macro 18 125-129 Motion macro 19 130-134 Motion macro 20 135-139 Motion macro 21 140-144 Motion macro 22 145-149 Sound control motion macro 1 150-154 Sound control motion macro 2 155-159...

  • Page 68: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 69: Technical Specifications

    Height: 28,0 cm Weight: 13,50 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond AG-15 4x1000mm up to 15kg No. 58010364 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064704 EUROLITE P-Con Power Cable 3x1 1,2m No.
  • Page 70 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00151723 Version 1.1 Publ. 09/01/2024...

This manual is also suitable for:

51786055
