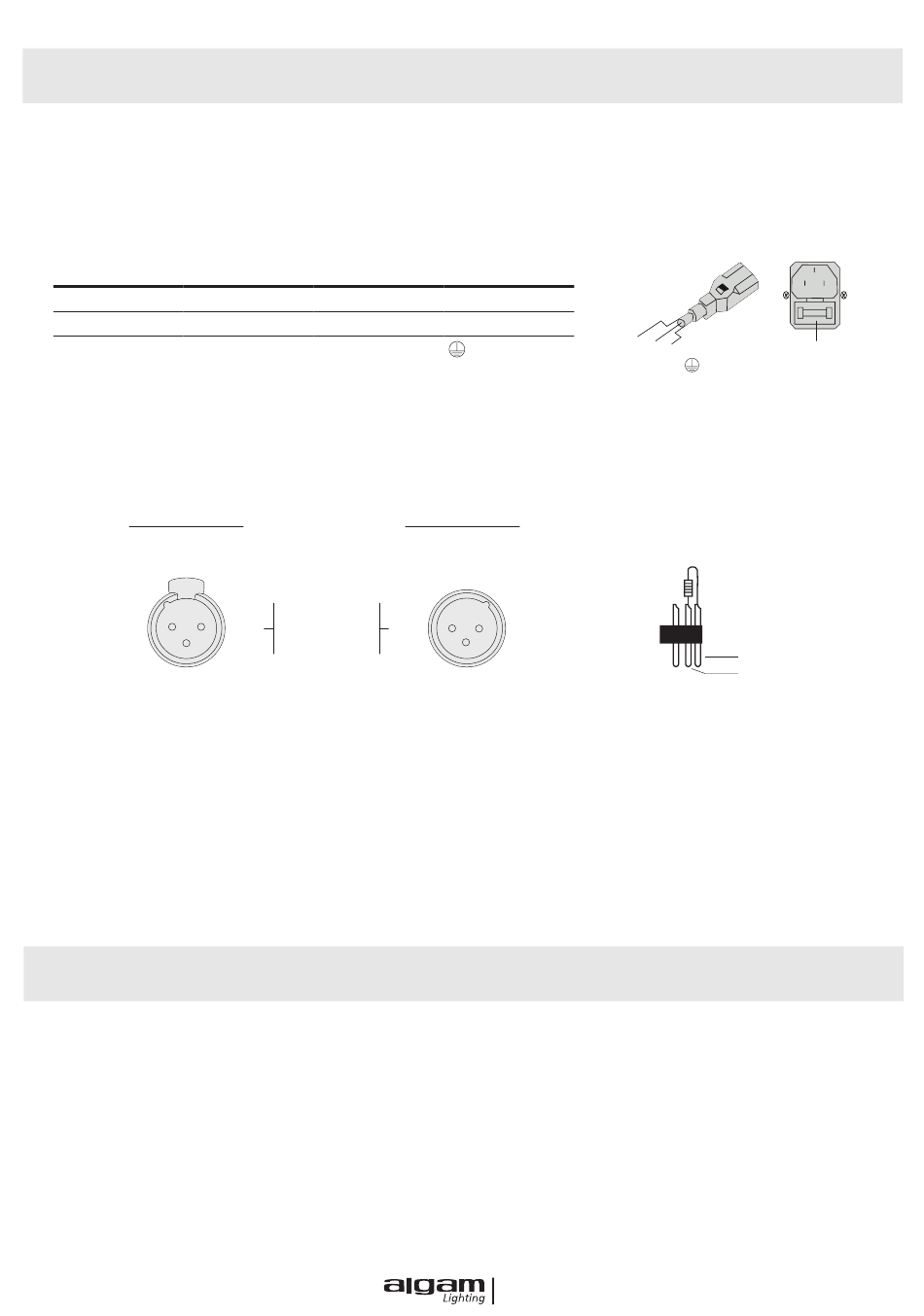

PUESTA EN MARCHA

SUMINISTRO ELÉCTRICO
Utilice el cable de alimentación proporcionado en el embalaje. Asegúrese de que la tensión de red coincida con
la información indicada en el producto.
CARACTERÍSTICAS DEL CABLE DE ALIMENTACIÓN
CABLE (EU) CABLE (US)
Marrón Negro
Azul claro Blanco
Amarillo/Verde Amarillo/Verde
CONEXIÓN DMX
La conexión DMX de su dispositivo a su consola debe realizarse con un cable blindado de buena calidad.
SALIDA DMX
Conectores de montaje XLR (vista trasera)
2
1
3
En uso profesional, la norma DMX512 requiere la presencia de un "tapón DMX" en el último dispositivo DMX de
la cadena para finalizar correctamente el bucle de señal. Este tapón consta de una resistencia de 120 ohmios
colocada entre el pin 2 y el pin 3 del conector XLR.

MONTAJE

El dispositivo debe ser instalado por una persona calificada y ubicado fuera del alcance del público. Este dispo-
sitivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar
el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo
debe ser asegurada con una eslinga de seguridad. La estructura debe poder soportar al menos 10 veces el peso
del dispositivo colgado.
PIN INTERNACIONAL
Fase L
Neutro N
Tierra
ENTRADA DMX
Conectores XLR para montaje (vista trasera)
1 ∙ Shield
2 ∙ Shield (-)
1
3 ∙ Shield (+)
2
3
P.43
LEN FUSE : 100 - 240V~
6.3A
PIN3
PIN2
