Nutzerinformation

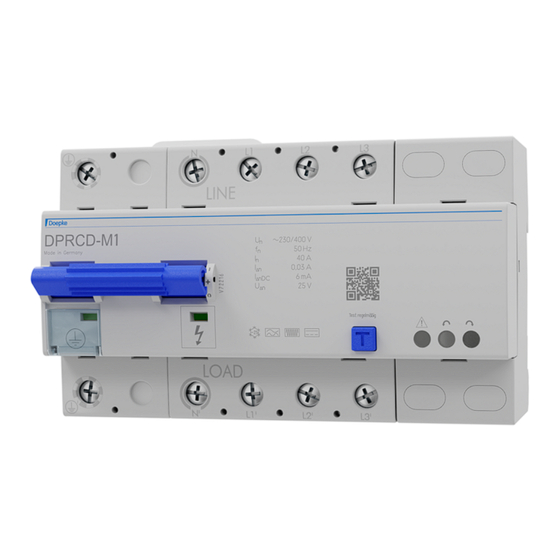

DPRCD-M
Diese Nutzerinformation richtet sich an die Elektrofachkraft. Auf-
grund erheblicher Gefährdungspotenziale ist der Einbau von Geräten
dieser Art nicht für den elektrotechnischen Laien geeignet. Die
Anleitung ist aufzubewahren, um ein späteres Nachschlagen zu ermö-
glichen. Der Betreiber der elektrischen Anlage ist über die Anwendung
und Funktion dieses Schutz-gerätes aufzuklären.
Anwendungs- und Warnhinweise
1. Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet
werden.
2. Der Anwender ist auf den regelmäßigen Funktionstest mittels der Prüftaste T
hinzuweisen.
3. Die Entsorgung obliegt den gesetzlichen Regelungen der Europäischen Union
(WEEE/ElektroG).
Weitere Informationen und Datenblätter finden Sie auf www.doepke.de über die
Artikelnummer oder durch Scannen des QR-Codes auf der Gehäusefront.
Bestimmungsgemäßer Gebrauch
Das DPRCD-M ist zum Einbau in geeignete Gehäuse vorgesehen, die vor Erschüt-
terung sowie vor atmosphärischen Einflüssen schützen. Mit dem Einbau in ent-
sprechenden Gehäusen ist es möglich eine 3-phasige PRCD in Anlehnung an die DIN
VDE 0661 und die DGUV Information 203-006 herzustellen. Eine PRCD bietet zusätz-
lich zu dem in einer ortsfesten elektrischen Anlage vorhandenen Schutz eine Schutzpe-
gelerhöhung gegen gefährliche Körperströme. Das DPRCD-M ist nur geeignet für den
Einsatz in elektrischen Anlagen mit den Netzformen TN-S und TT, nicht für IT-Netze.
Eine auch für Laien zugängliche Testtaste ermöglicht den Test der Abschaltfunktion.
Ein regelmäßiger Test kann zudem die Lebensdauer und Zuverlässigkeit des
Schaltgerätes erhöhen, da neben der elektrischen Prüfung beim Auslösen die
Mechanik des Schaltschlosses bewegt wird.
Dieses DPRCD-M zeichnet sich durch eine besonders niedrige Auslöseschwelle bei
DC-Fehlerströmen aus. Damit ist das Gerät neben seiner eigenen, vollständigen Typ-
B-Funktion in der Lage, ein vorgeschaltetes Typ-A-RCD vor „Erblindung" im Falle
von DC-Fehlerströmen ≥ 6 mA zu schützen. Das DPRCD-M findet vorzugsweise dort
seinen Einsatz, wo abgangsseitig mit DC-Fehlerströmen gerechnet werden muss und
ein eingangsseitiger Fehlerstromschutz unbekannt oder vom Typ AC/Typ A und Typ F
ist. Hier sind insbesondere steckerfertige „mobile Installationen" zu nennen.
Elektrischer Anschluss und Montage
Der elektrische Anschluss erfolgt gemäß der Klemmenbezeichnungen auf dem
Gerät. Der netzseitige Anschluss erfolgt an den oberen Klemmen ⏚, N, L1, L2
und L3, die mit „LINE" gekennzeichnet sind. Die Montage erfolgt auf Tragschiene
(TS 35) gemäß DIN EN 60715 in einem geeigneten Gehäuse, welches den mecha-
nischen Schutz, den nötigen Berührschutz und Schutz vor schädlichen Umweltein-
flüssen sicherstellen muss.
Prüfung und Funktionskontrolle
Nach Anlegen der Netzspannung sollte im fehlerfreien Zustand des Anschluss-
punktes die grüne LED für die Anzeige eines Rechtsdrehfelds leuchten. Das Gerät
kann nun in Betrieb genommen werden. Der Knebel befindet sich in der Mittelstel-
lung: Das Einschalten auf Stellung „1" ist erst möglich, wenn der Knebel zuerst nach
unten in Stellung „0" bewegt wird.
* Hinweis: Befindet sich der Knebel vor dem Anlegen der Netzspannung in Stellung „0",
lässt sich der Schalter nicht beim ersten Mal einschalten, sondern rastet erst beim zwei-
ten Einschaltversuch ein.
Fehlererkennung: Sollte ein Linksdrehfeld anliegen, leuchtet die gelbe LED, wird ein
Netzfehler erkannt, leuchtet die rote LED. In beiden Fällen lässt sich das DPRCD-M
nicht einschalten.
Im eingeschalteten Zustand kann der Funktionstest (Auslösung bei Fehlerstrom)
mit Hilfe der Testtaste „T" vorgenommen werden. Durch deren Betätigung muss die
DPRCD-M ohne merkliche Verzögerung auslösen. Der Knebel befindet sich danach in
der Mittelstellung. Ein Wiedereinschalten auf Stellung „1" ist erst möglich, wenn der
Knebel zuerst nach unten in Stellung „0" bewegt wird. Bei Nichtauslösung muss das
Gerät unverzüglich ersetzt werden.
Messung des Isolationswiderstands
Der netzseitige ⏚ Anschluss ist über eine Schutzimpedanz mit den netzseitigen An-
schlüssen der aktiven Leiter verbunden. Bei der Messung des Isolationswiderstands
mit 500 V DC sind daher folgende Messwerte zu erwarten:
⏚ + / aktive Leiter kurzgeschlossen - 2,08 MΩ ± 10%
⏚ - / aktive Leiter kurzgeschlossen + 0,26 MΩ ± 10%
3930308 | 03/2024 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
Messung des Schutzleiterstroms
Bei der Messung des Schutzleiterstroms sollte die direkte Methode angewendet
werden. Bei einer Betriebsspannung von 230/400 V AC ist dabei folgender Echteffek-
tiv-Messwert (TRMS, AC+DC) zu erwarten: 0,7 mA ± 0,1 mA.
Betrieb
Im spannungslosen Zustand kann das DPRCD-M durch den internen Unter-
spannungsauslöser nicht eingeschaltet werden. Wenn alle fünf Netzleiter in
der richtigen Reihenfolge angeschlossen sind, leuchtet die grüne LED und das
DPRCD-M lässt sich einschalten. Sobald ein fehlerhafter Zustand erkannt wird
(z. B. ein fehlender Schutzleiter), leuchtet die rote LED. In diesem Zustand lässt
sich das Gerät nicht einschalten bzw. erfolgt eine Abschaltung, wenn das Gerät
zuvor eingeschaltet war. In Abhängigkeit des Fehlers werden entweder nur die
aktiven Leiter (ohne PE) oder alle fünf Leiter vom speisenden Netz getrennt.
An den mechanischen Schaltstellungsanzeigen lässt sich erkennen, welcher
Schaltkontakt ausgelöst hat. Rot zeigt hierbei einen geschlossen Schaltapparat
und grün einen geöffneten. In der folgenden Tabelle sind die Reaktionen des
DPRCD-M bei allen erkennbaren Fehlerszenarien aufgeführt. Sofern eine
Abschaltung des Schutzleiters während des Fehlers „Fremdspannung auf dem
Schutzleiter" gewünscht ist, kann der Schutzleiter alternativ an die Kontakte (13/14)
angeschlossen werden. Die Qualität und Eigenschaften dieser Kontakte und des
PE-Schaltkontakts sind identisch. Das DPRCD-M überprüft kontinuierlich das
netzseitige Schutzleiterpotential an Klemme (⏚). Deshalb ist es erforderlich, auf der
Eingangsseite (LINE) die Klemmen (⏚) und (13) zu brücken, wobei der netzseitige
Schutzleiter direkt an Klemme (13) angeschlossen werden muss. Die Klemmen
(⏚`/14) auf der Ausgangsseite (LOAD) dürfen nicht gebrückt werden!
Hinweis: Die Verwendung der Kontakte (13, 14) zum Schalten des Schutzleiters ent-
spricht nicht den Vorgaben der DGUV I 203-006 zur Realisierung einer PRCD. Bei der
Verwendung des Hilfsschalters erfolgt – entgegen der DGUV Vorgabe – in jedem Fall eine
allpolige Abschaltung, sobald der Schutzleiter unter Spannung steht (≥ 25 V).
Fehlerszenario
Fehlerstrom
Fremdfehlerstrom
Phasenleiter unterbrochen
Neutralleiter unterbrochen
Schutzleiter unterbrochen
PEN-Leiter unterbrochen
Phasen- und Neutralleiter vertauscht
Phasen- und Schutzleiter vertauscht
Schutzleiter spannungsführend
* Hinweis: Sollte gleichzeitig ein gefährlicher Fremdfehlerstrom und eine gefährliche
Spannung auf dem Schutzleiter erkannt werden, so bleibt der Schutzleiterkontakt
eingeschaltet.
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den End-
verbraucher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich
nicht auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder
bestimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Material-
fehlern, die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk
kostenlos Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das
Gerät unbefugt geöffnet wurde.

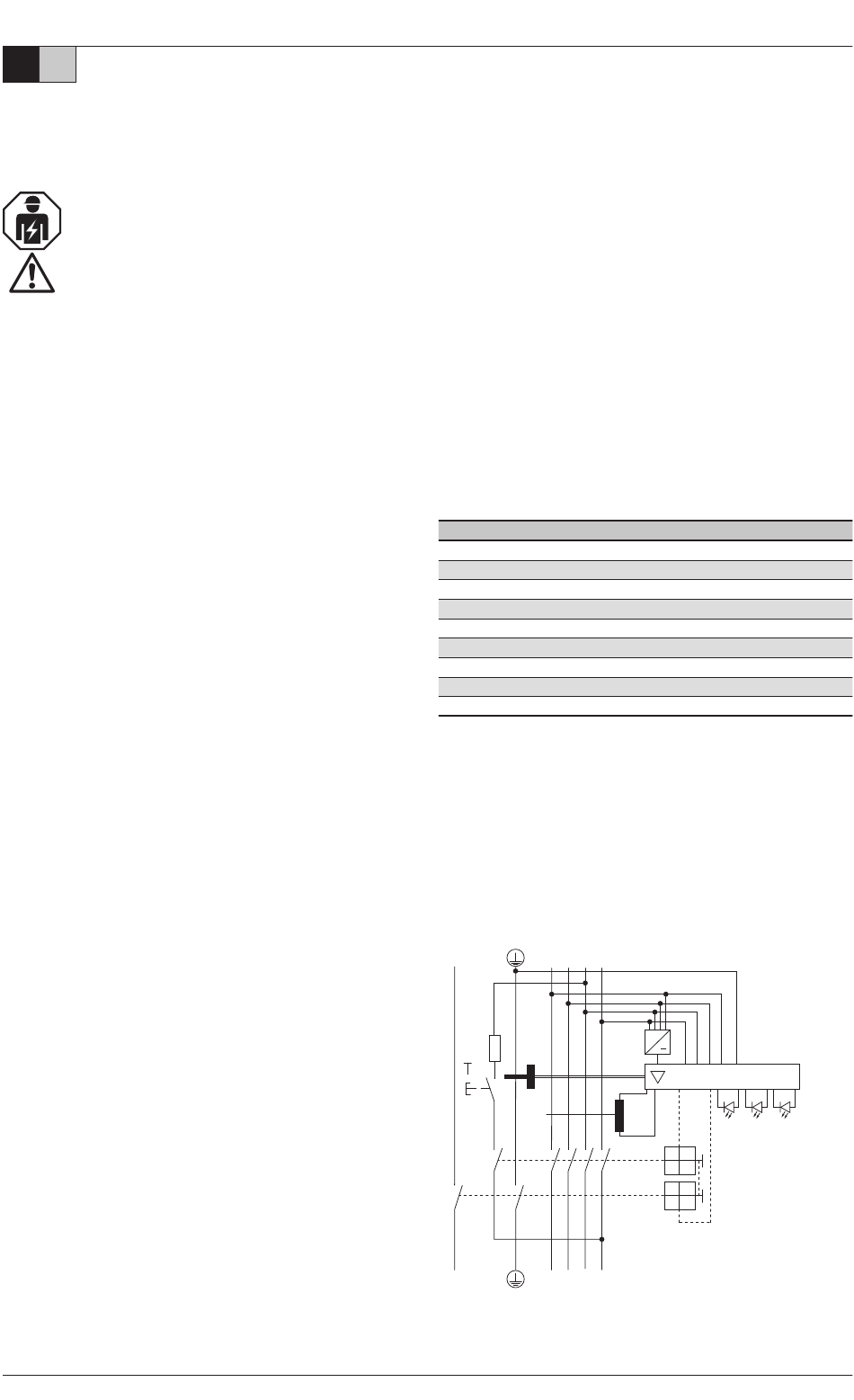

Anschlusszeichnung
13 N L1 L2 L3
´
14 N´ L1´ L2´ L3´
Abschaltung von
Alle Leiter
Nur aktive Leiter*
Alle Leiter
Alle Leiter
Alle Leiter
Alle Leiter
Alle Leiter
Alle Leiter
Alle Leiter*
~
