Montage- und Bedienungsanleitung
für Leitungsschutzschalter der Baureihe DMCB 2
Diese Montage- und Bedienungsanleitung richtet sich an die Elektrofachkraft.
Aufgrund erheblicher Gefährdungspotenziale ist der Einbau von Geräten
dieser Art nicht für den elektrotechnischen Laien geeignet. Die Montage- und
Bedienungsanleitung ist aufzubewahren, um ein späteres Nachschlagen zu
ermöglichen. Der Betreiber der elektrischen Anlage ist über die Anwendung und
Funktion dieses Schutzgerätes aufzuklären.
Anwendungs- und Warnhinweise
Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet werden.
Bestimmungsgemäßer Gebrauch

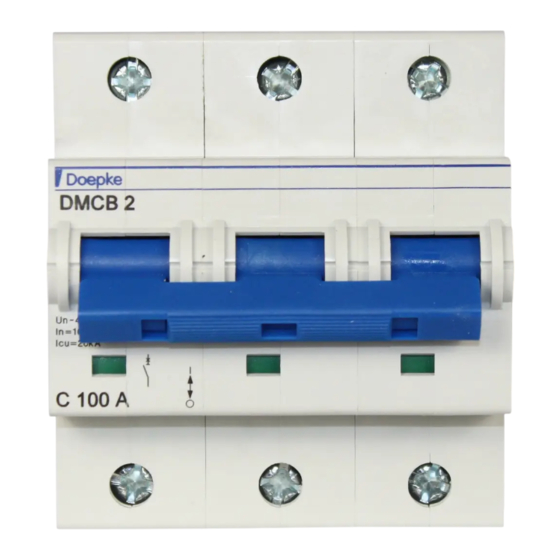

Leitungsschutzschalter der Baureihe DMCB 2 dienen in elektrischen Anlagen dem
Schutz vor Überströmen durch automatische Abschaltung im Fehlerfall z. B. nach
VDE 0100 Teil 410 (IEC 60364-4-41). Als Reiheneinbaugeräte sind sie für den Einbau
in Installations verteilern oder Geräteeinbaugehäusen konzipiert. Der Berührschutz
nach Schutzklasse 2 muss mit Hilfe der zugehörigen Geräteabdeckungen sicherge-
stellt werden.
Montage
Die Montage erfolgt durch Aufschnappen auf eine Tragschiene. Der Anschluss ist
entsprechend des Schaltbildes vorzunehmen. Die Einspeisung erfolgt wahlweise von
unten oder von oben.
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endverbrau-
cher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich nicht auf
Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder bestim-
mungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Materialfehlern, die
innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos
Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät un-
befugt geöffnet wurde.
Technische Daten
DMCB 2
Bemessungsspannung AC
Bemessungsspannung DC
Bemessungsfrequenz
Kurzschlussvorsicherung SCPD
Vorsicherung Typ
Vorsicherung
Berührschutz
maximale Anzahl Leiter pro Klemme
Anzugsdrehmoment
Klemmquerschnitt
Produktnorm
3932166 | 07/2015 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
Laststromkreis
Schmelzsicherung nach DIN VDE 0636
Zugbügelklemme
finger- und handrückensicher
230 V/400 V
60 V
50/60 Hz
200 A
gL, gG
DGUV 3, VDE 0660-514,
2
2,5 bis 3 Nm
2,5 bis 50 mm
EN 60947-2
2
