Doepke
Inhaltsverzeichnis
1. Allgemeines.................................... 2
2. Wichtige Hinweise vorab ................ 2
3. Kodierung ....................................... 2
4. Inbetriebnahme .............................. 3
5. Anzeigen ........................................ 3
6. Garantie.......................................... 3
7. Technische Daten .......................... 3
Dupline
Eingabeplatine DNP 8E
DNP 8E Input Board
Bedienungsanleitung
3931177/2009.06/E
Table of Contents
8. General Information ....................... 5
9. Important Notes in Advance........... 5
10. Coding............................................ 5
11. Putting into Service ........................ 6
12. Indicators ....................................... 6
13. Guarantee ...................................... 6
14. Technical Data ............................... 6
15. Anschlussbeisp. / Conn. Example . 8
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Doepke Dupline DNP 8E
Summary of Contents for Doepke Dupline DNP 8E
-
Page 1: Table Of Contents
Doepke Dupline Eingabeplatine DNP 8E DNP 8E Input Board Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines........2 8. General Information ....... 5 2. Wichtige Hinweise vorab ....2 9. Important Notes in Advance... 5 3. Kodierung ........2 10. -
Page 2: Allgemeines

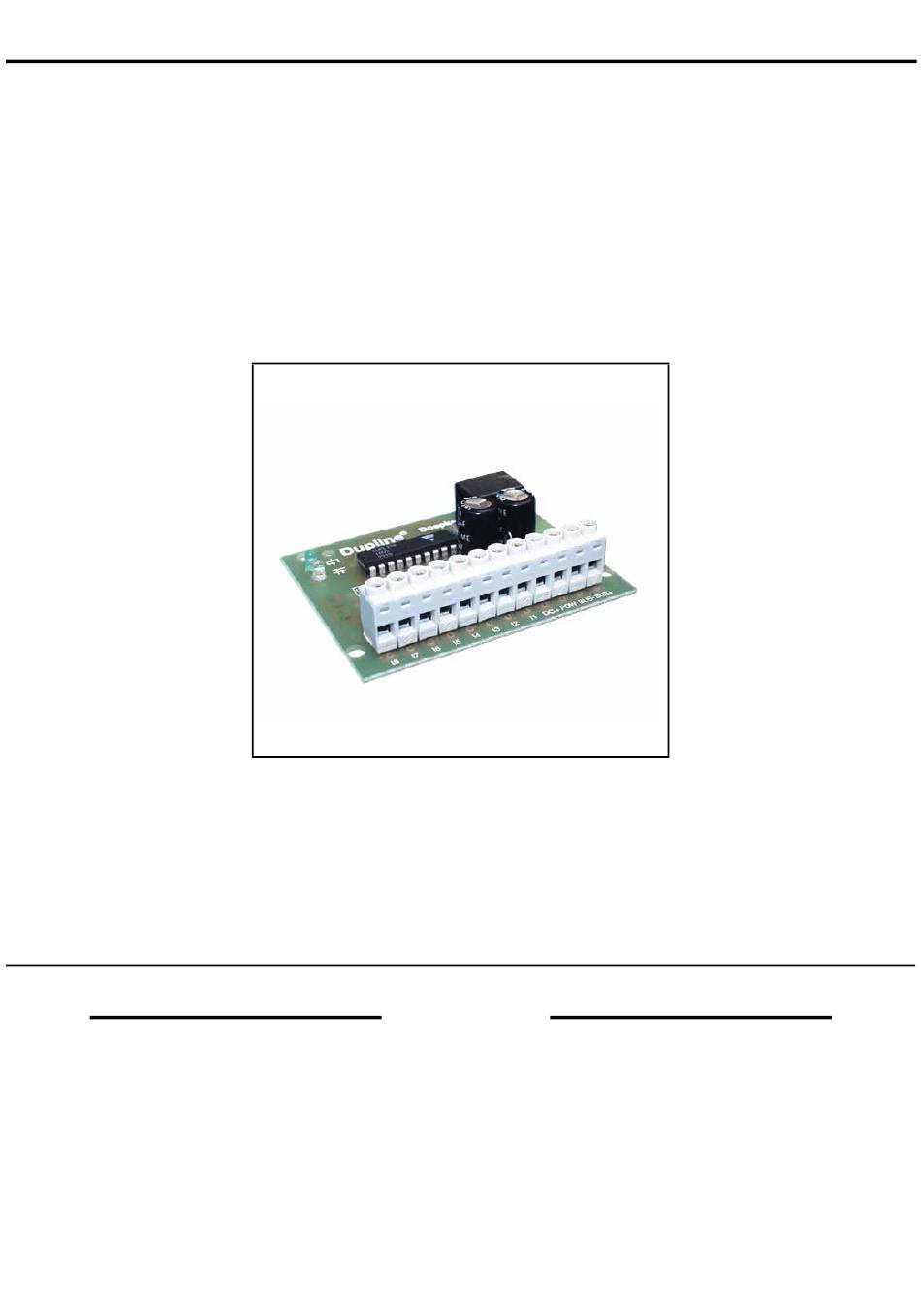

Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Eingabeplatine DNP 8E 1. Allgemeines Die Eingabeplatine DNP 8E ist eine Komponente des Dupline Installationssystems und ermöglicht die Eingabe von bis zu 8 Schaltsignalen in den Dupline-Bus. Die NPN-Tran- sistor-Eingänge stellen dazu eine Stromversorgung von jeweils 8 VDC und maximal 17 mA zur Verfügung. -
Page 3: Inbetriebnahme
Doepke dauerhaft erhalten, kann aber jederzeit überschrieben werden. 4. Inbetriebnahme Die Platine wird mit einer Versorgungsspannung von 24 VDC an den Klemmen POW (24 VDC) und BUS- (0 V) betrieben. Um Potenzialunterschiede zu vermeiden, muss die 0 V-Leitung der Spannungsversorgung direkt zusammen mit dem Dupline Si- gnalleiter (Dupline-) auf die „BUS-“-Klemme gelegt werden. - Page 4 Doepke Min. Typ. Max. Ausgangskanäle Keine Eingänge Art 8 Kontakte (über NPN-Transistoren) Leerlaufspannung 8,0 V Kontaktbelastung 17 mA Einschaltspitzenstrom 20 mA Übergangswiderstand 100 Ohm Leitungslänge Betriebsspannung Nennbetriebsspannung 10 VDC 24 VDC 30 VDC Stromaufnahme 20 mA Einschaltstrom Anschlüsse Art Schraubklemmen 0,4 mm ...
-
Page 5: Operating Instructions
Doepke 1- Table of Contents Operating Instructions DNP 8E Input Board 8. General Information The DNP 8E input board is a component of the Dupline installation system and permits eight switch signals to be input to the Dupline bus. The NPN-transistor inputs provide a contact power supply of 8 VDC with a maximum load of 17 mA each. -
Page 6: Putting Into Service
Doepke 11. Putting into Service The circuit board has to be operated with 24 VDC at terminals POW (24 VDC) and BUS- (0 V). In order to avoid differences in potential, the common (O V) wire of the volt- age supply must be directly connected together with the Dupline signal conductor (Dupline-) to the „BUS-“... - Page 7 Doepke Min. Typ. Max. Inputs Type 8 contacts (via NPN-transistors) No-load voltage 8.0 VDC Contact load 17 mA Peak current at make 20 mA Transisition resistance 100 Ohm Length of line Operating voltage Rated operating voltage 10 VDC 24 VDC...
-
Page 8: Anschlussbeisp. / Conn. Example
Doepke 15. Anschlussbeisp. / Conn. Example 3931177/2009.06/E - The right to make technical changes reserved!
