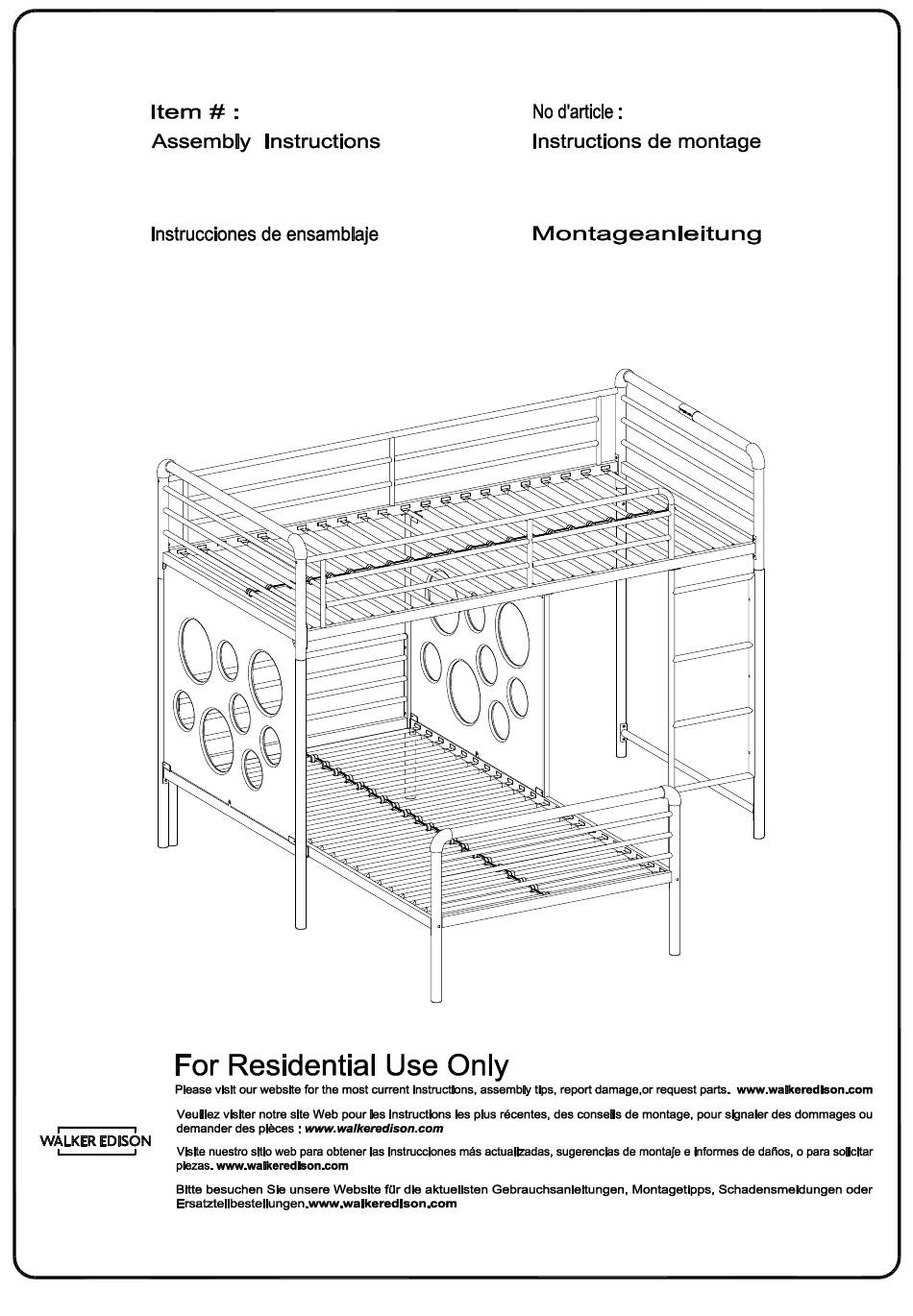

  • Page 1 DEVK3H DEVK3H Ítem N.°: Artikel# : DEVK3H DEVK3H Revised 13/09/2022 (L) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 2 STRANGULATION HAZARD-Never attach or hang items to any part of the bunk bed that are not designed for use with the bed; for example, but not limited to, hooks, belts and jumpropes. Keep these instructions for future reference. (EN) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 3: Manuel D'instructions

    Ceci inclus mais n'est pas limité à : des crochets, des ceintures ou des cordes à sauter. Garder ces instructions pour référence ultérieure. (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 El uso de un colchón de flotación de agua o de sueño está prohibido. Las piezas de repuesto, incluidas las barandillas adicionales, pueden obtenerse en cualquiera de los concesionarios de la Walker Edison Furniture Company o poniéndose en contacto con nosotros en línea en www.walkeredison.com.
  • Page 5 Wahrscheinlichkeit von Einklemmungen oder Stürzen zu vermeiden. Die Verwendung einer Wasser- oder Schlafflotationsmatratze ist verboten. Die Ersatzteile einschließlich zusätzlicher Leitplanken sind bei jedem Händler der Walker Edison Furniture Company erhältlich. Sie können auch uns online unter www.walkeredison.com kontaktiert werden.

  • Page 6: Lista De Piezas

    Lista de piezas 19x22pcs 19x22pcs © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Perno Bolzen Ø4x13mm Screw Tornillo Schraube Ø16mm Flat washer Rondelle plate Arandela plana Unterlegscheibe Plastic tab lock Serrure à languette en plastique Cerradura de plástico con lengüeta Kunststofflaschenschloss © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Platzieren Sie das Teil (2) in das Teil (5,6), und befestigen Sie das Teil (5,6) an das Teil (2) mit dem Bolzen (A) durch den Inbusschlüssel (L) gemäß Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Use el perno (A) para fijar la parte (8) a la parte (5,6) con la llave hexagonal (L) según el diagrama. (DE) Befestigen Sie das Teil (8) an das Teil (5,6) mit dem Bolzen (A) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Platzieren Sie das Teil (1) in das Teil (3,4), und befestigen Sie das Teil (3,4) an das Teil (1) mit dem Bolzen (A) durch den Inbusschlüssel (L) gemäß Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 Befestigen Sie das Teil (20) an das Teil (1,3,4), befestigen Sie dann das Teil (7) an das Teil (3,4) mit Bolzen (A) und Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Befestigen Sie das Teil (7) an das Teil (20) mit dem Bolzen (E) und der Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 (L) según el diagrama. (DE) Befestigen Sie das Teil (9,10) an das Teil (1) mit dem Bolzen (B) und der Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Inbusschlüssel (L) gemäß der Abbildung. Befestigen Sie das Teil (1) an das Teil (9,10), das Teil (2) an das Teil (10) mit dem Bolzen (D) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Abbildung. Befestigen Sie das Teil (11) an das Teil (9) mit dem Bolzen (A) und der Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Use el perno (A) para fijar la parte (14) a la parte (12,13) con la llave hexagonal (L) según el diagrama. (DE) Befestigen Sie das Teil (14) an das Teil (12,13) mit dem Bolzen (A) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. Befestigen Sie das Teil (12,13,15) an das Teil (17,18) mit dem Bolzen (D) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Befestigen Sie das Teil (18) an das Teil (20) mit dem Bolzen (E) und der Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Befestigen Sie das Teil (18) an das Teil (16) mit dem Bolzen (D) und der Unterlegscheibe (G) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Setzen Sie das Teil (19) in das Teil (9,10,17,18) ein. Sichern Sie das Teil (19), indem Sie die Kunststoffverschlüsse (H) in die Nuten der Teile (9,10,17,18) einrasten lassen. Es kann erforderlich sein, auf einige Kunststoffverschlüsse mehr Druck auszuüben als auf andere. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Platzieren und drücken Sie die Kunststoffschnalle (J) auf dem Teil (19) gemäß der Abbildung. Verbinden Sie dann jedes Teil (19) mit dem Kunststoffverbinder (K) gemäß der Abbildung. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Coloque y empuje la cama inferior en el interior según el diagrama. (DE) Setzen Sie das untere Bett ein und schieben Sie es gemäß der Abbildung hinein. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Abbildung. Befestigen Sie das Teil (12) an das Teil (4) mit dem Bolzen (D) durch den Inbusschlüssel (L) gemäß der Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an. © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...

  • Page 25: Final Assembly

    Step 17 Final Assembly © Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
