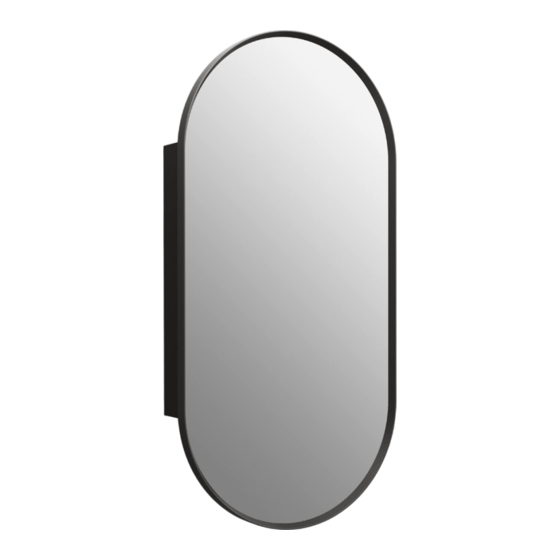

Medicine cabinet
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installation Instructions
Medicine Cabinet
Record your model number:
Noter le numéro de modèle:
Anote su número de modelo:
Français, page 13
Español, página 24
1524106-2-A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the K-35574-BLL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kohler K-35574-BLL

Summary of Contents for Kohler K-35574-BLL

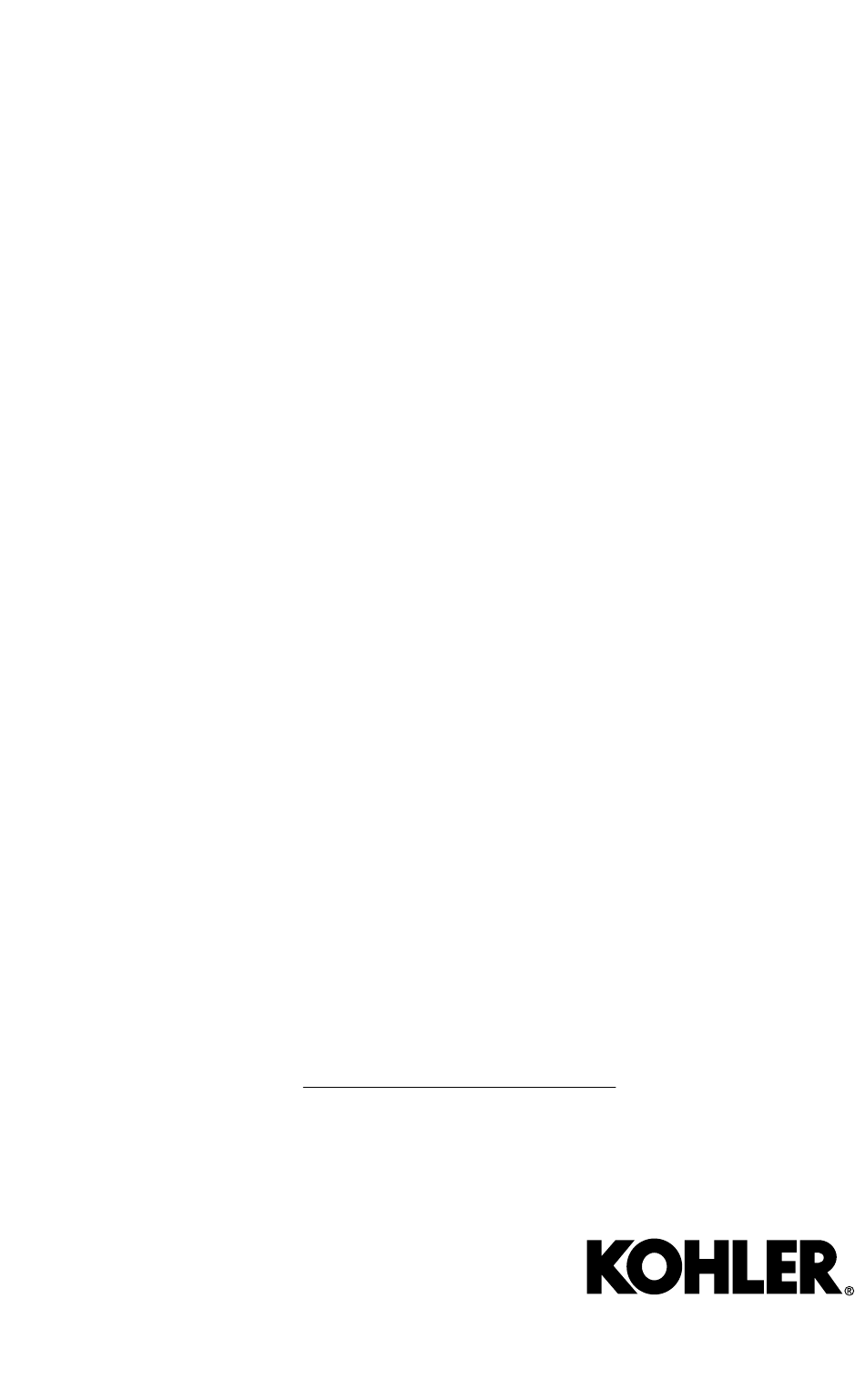

  • Page 1 Installation Instructions Medicine Cabinet Record your model number: Noter le numéro de modèle: Anote su número de modelo: Français, page 13 Español, página 24 1524106-2-A...

  • Page 2: Warranty

    • Service parts: kohler.com/serviceparts • Care and cleaning: kohler.com/clean • Patents: kohlercompany.com/patents Warranty This product is covered under the KOHLER One-Year Limited Warranty, found at ® kohler.com/warranty. For a hardcopy of warranty terms, contact the Customer Care Center. 1524106-2-A Kohler Co.

  • Page 3: Tools And Materials

    CAUTION: Risk of product or property damage. The location of the cabinet is critical. Verify that the door will clear all obstacles (such as a faucet or light fixture). Verify that any obstacles behind the finished wall will not be damaged during the cutting and/or drilling process. 1524106-2-A Kohler Co.
  • Page 4 Two people should perform this installation. When determining the height of the product, verify the door(s) will clear all obstacles (such as a faucet or light fixture). A minimum distance of 3″ (76 mm) is required. 1524106-2-A Kohler Co.

  • Page 5: Prepare The Site

    (such as a faucet or light fixture). A minimum distance of 3″ (76 mm) is required. Surface-Mount: Mark the position of the mounting bar according to the template. Mark the stud locations. Recess-Mount: Mark the cutout according to the template. 1524106-2-A Kohler Co.
  • Page 6 Mark hole locations on the wall. Drill holes at the marked locations on the wall. Insert anchors (not provided) where needed. Secure the mounting bar with two 2″ hex head screws (provided) or screws provided with the anchors. 1524106-2-A Kohler Co.
  • Page 7 Slide the hanger hooks onto the top T-slot as shown. Position each hook 2" (51 mm) from the ends of the cabinet. Lift the cabinet onto the mounting bar. Verify that the hooks engage the mounting bar. 1524106-2-A Kohler Co.
  • Page 8 Secure the clips with 1-1/2" screws (provided). Slide a clip onto each end of the bottom T-slot. Position each clip 2" (51 mm) from the ends of the cabinet. Drill pilot holes and secure with 1-1/2" screws (provided). 1524106-2-A Kohler Co.
  • Page 9 5. Surface-Mount - Install the Side Panels Align the side panel brackets with the mounting holes. Secure each side panel with two screws (provided). To install the shelves, see the "Install the Shelves" section. 1524106-2-A Kohler Co.
  • Page 10 6. Recess-Mount - Construct the Framing Use a jigsaw or keyhole saw to carefully remove the finished wall material from the marked cutout location. Frame out the wall cavity. If needed, install a header. Secure the drywall to the framing. 1524106-2-A Kohler Co.

  • Page 11: Recess-Mount Installation

    With help, lift and hold the cabinet in the cutout. Verify that the cabinet is level. Identify the two mounting holes on each side of the cabinet. Secure the cabinet to the framing using the four screws (provided). 1524106-2-A Kohler Co.

  • Page 12: Install The Shelves

    Install the Shelves Determine the shelf locations and insert the slotted pins into the holes in the sides of the cabinet. Install the shelves between the slots of the pins. 1524106-2-A Kohler Co.

  • Page 13: Instructions D'installation

    • Brevets : kohlercompany.com/patents Garantie Ce produit est couvert sous la garantie limitée d’un an KOHLER , fournie sur le site ® kohler.com/warranty. Pour obtenir une copie imprimée des termes de la garantie, s'adresser au centre de services à la clientèle.

  • Page 14: Outils Et Matériel

    (comme un robinet ou un appareil d'éclairage). Vérifier qu'aucun des obstacles se trouvant à l'arrière du mur fini ne sera endommagé pendant la procédure de coupe et/ou de perçage. 1524106-2-A Kohler Co.
  • Page 15 Lors de l'établissement de la hauteur du produit, vérifier que la ou les portes sont dégagées de tous les obstacles (comme un robinet ou un appareil d'éclairage). Une distance de 3 po (76 mm) minimum est requise. 1524106-2-A Kohler Co.
  • Page 16 3 po (76 mm) minimum est requise. Montage en surface : Marquer l’emplacement de la barre de fixation en fonction du gabarit. Marquer les emplacements des montants. Montage encastré : Marquer la découpe conformément au gabarit. 1524106-2-A Kohler Co.
  • Page 17 Percer des trous aux emplacements marqués sur le mur. Insérer des chevilles d'ancrage (non fournies) aux emplacements nécessaires. Fixer la barre de fixation en place avec deux vis à tête hexagonale de 2 po (fournies) ou les vis fournies avec les chevilles d'ancrage. 1524106-2-A Kohler Co.
  • Page 18 Enfiler les crochets de suspension sur la fente en T supérieure comme sur l'illustration. Positionner chaque crochet à 2 po (51 mm) des extrémités de l'armoire. Soulever l'armoire sur la barre de fixation. Vérifier que les crochets engagent la barre de fixation. 1524106-2-A Kohler Co.
  • Page 19 Faire glisser une agrafe sur chaque extrémité de la rainure en T inférieure. Positionner chaque agrafe à 51 mm (2 po) des extrémités de l'armoire. Percer des avant-trous et attacher avec les vis de 1-1/2 po (fournies). 1524106-2-A Kohler Co.
  • Page 20 5. Montage en surface - Installer les panneaux latéraux Aligner les supports des panneaux latéraux avec les trous de fixation. Sécuriser chaque panneau latéral avec deux vis (fournies). Pour installer les étagères, se reporter à la section « Installer les étagères ». 1524106-2-A Kohler Co.
  • Page 21 À l'aide d'une scie sauteuse ou d'une scie à guichet, retirer avec précaution le matériau du mur fini de l’emplacement de découpe marqué. Encadrer le vide intérieur du mur. Si nécessaire, installer un linteau. Fixer la cloison sèche en place sur le cadre. 1524106-2-A Kohler Co.
  • Page 22 En se faisant aider, soulever l'armoire et la tenir dans la découpe. Vérifier que l’armoire est à l’horizontale. Identifier les deux trous de fixation sur chaque côté de l'armoire. Fixer l’armoire sur le cadre avec les quatre vis (fournies). 1524106-2-A Kohler Co.
  • Page 23 Installer les étagères Déterminer les emplacements des étagères et insérer les goupilles à fentes dans les trous situés sur les côtés de l'armoire. Installer les étagères entre les fentes des goupilles. 1524106-2-A Kohler Co.

  • Page 24: Instrucciones De Instalación

    • Patentes: kohlercompany.com/patents Garantía A este producto lo cubre la garantía limitada de un año de KOHLER , que puede ® consultarse en kohler.com/warranty. Si lo desea, solicite al Centro de Atención al Cliente una copia impresa de los términos de la garantía.

  • Page 25: Herramientas Y Materiales

    PRECAUCIÓN: Riesgo de daños al producto o a la propiedad. La ubicación del botiquín es crítica. Verifique que la puerta libre todos los obstáculos (como grifería o unidades de iluminación). Verifique que ninguno de los obstáculos detrás de la pared acabada sufran daños al cortar o al taladrar. 1524106-2-A Kohler Co.
  • Page 26 Se requieren 2 personas para hacer esta instalación. Al determinar la altura del producto, verifique que las puertas libren todos los obstáculos (como grifería o unidades de iluminación). Se requiere una distancia mínima de 3" (76 mm). 1524106-2-A Kohler Co.
  • Page 27 3" (76 mm). Montaje en superficie: Marque la posición de la barra de montaje de acuerdo a la plantilla. Marque la ubicación de los postes de madera. Montaje empotrado: Marque la abertura recortada de acuerdo a la plantilla. 1524106-2-A Kohler Co.
  • Page 28 Taladre orificios en los lugares marcados en la pared. Introduzca anclajes (no se incluyen) donde sea necesario. Fije la barra de montaje con 2 tornillos de cabeza hexagonal de 2 pulgadas o con los tornillos que se incluyen con los anclajes. 1524106-2-A Kohler Co.
  • Page 29 Deslice los ganchos de suspensión en la ranura en T superior, como se ilustra. Coloque cada uno de los ganchos a 2” (51 mm) de los extremos del botiquín. Levante el botiquín a la barra de montaje. Asegúrese de que los ganchos enganchen en la barra de montaje. 1524106-2-A Kohler Co.
  • Page 30 Deslice un clip en cada uno de los extremos de la ranura en T inferior. Coloque cada uno de los clips a 2” (51 mm) de los extremos del botiquín. Taladre orificios guía y fije con tornillos de 1-1/2 pulg (se incluyen). 1524106-2-A Kohler Co.
  • Page 31 5. Montaje en superficie - Instale los paneles laterales Alinee los soportes de los paneles laterales con los orificios de montaje. Fije cada uno de los paneles laterales con 2 tornillos (se incluyen). Para instalar las repisas, consulte la sección "Instale las repisas". 1524106-2-A Kohler Co.
  • Page 32 Con una sierra caladora eléctrica o manual retire con cuidado el material de la pared acabada del lugar de la abertura recortada marcada. Construya un marco estructural en el perímetro de la cavidad en la pared. De ser necesario, instale un dintel. Fije el panel de yeso al marco estructural. 1524106-2-A Kohler Co.
  • Page 33 Con ayuda, suba y sostenga el botiquín en la abertura recortada. Verifique que el botiquín esté nivelado. Identifique los 2 orificios de montaje a cada lado del botiquín. Fije el botiquín al marco estructural con los 4 tornillos (se incluyen). 1524106-2-A Kohler Co.
  • Page 34 Instale las repisas Determine el lugar para las repisas, e introduzca las clavijas ranuradas dentro de los orificios en las paredes laterales del botiquín. Instale las repisas entre las ranuras de las clavijas. 1524106-2-A Kohler Co.
  • Page 35 1524106-2-A Kohler Co.
  • Page 36 USA/Canada: 1-800-4KOHLER (1-800-456-4537) Mexico: 001-800-456-4537 kohler.com ©2022 Kohler Co. 1524106-2-A 1524106-2...
