Page 2: Table Of Contents
INHALT EINFÜHRUNG ............. 3 Produktmerkmale ........... 3 Lieferumfang ............3 WICHTIGE SICHERHEITSHINWEISE ....4 UMWELTSCHUTZ..........5 BEDIENELEMENTE UND ANSCHLÜSSE ... 6 INBETRIEBNAHME ..........7 Installation ............... 7 Netzanschluss ............7 ANWENDUNGEN ..........7 BEDIENUNG ............8 Sender und Empfänger verbinden ......8 Verbindung von Empfänger und Sender trennen .. -
Page 3: Einführung
EINFÜHRUNG Willkommen bei Futurelight! Schön, dass Sie sich für eines unserer Produkte Erleben Sie Futurelight. entschieden haben. Futurelight bietet professionelle, zuverlässige Videos zum Produkt, Lichtlösungen für anspruchsvolle Anwendungen. passendes Zubehör, Dokumentation, Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. -
Page 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Schützen Sie es vor Feuchtigkeit und Nässe. GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Verwendungszweck •... -
Page 5: Umweltschutz
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. -
Page 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Antenne Schauben Sie die beiliegenden Antennen auf die Antennenanschlüsse und richten Sie sie für den Betrieb senkrecht auf. Betriebsanzeige ON Leuchtet rot bei eingeschaltetem Gerät. Taste FUNCTION Im TX-Modus (Sender): Zum Aufbau einer Übertragungsstrecke kurz drücken. In beiden Modi: Zum Trennen der Verbindung drei Sekunden drücken, bis die blaue Statusanzeige am Empfänger erlischt. -
Page 7: Inbetriebnahme
INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Bei Racks sollten sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Gerätes darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Page 8: Bedienung
BEDIENUNG Sender und Empfänger verbinden 1) Verbinden Sie den Sender und den/die Empfänger mit dem Stromnetz und schalten Sie die Geräte ein. Parallelbetrieb: Zum Einrichten eines Universums trennen Sie alle bestehenden Übertragungsstrecken und schalten nur die Empfänger ein, die Sie für dieses Universum vorgesehen haben. Lassen Sie alle anderen Empfänger vorübergehend ausgeschaltet. -
Page 9: Übertragungsprotokoll Umschalten
Übertragungsprotokoll umschalten Das Gerät kann im Sendemodus (TX) das Übertragungsprotokoll wechseln. Die Einstellung bestimmt, welches Frequenzband verwendet wird und ob ältere G4- und G3-Geräte in der Wireless-Umgebung verwendet werden können. 1) Trennen Sie ggf. bestehende Verbindungen zu Empfängern. 2) Drücken Sie 3 x kurz hintereinander die Taste FUNCTION. Halten Sie dann die Taste FUNCTION für 3 Sekunden gedrückt, bis die RGB-Anzeige zu blinken beginnt. -
Page 10: Technische Daten
TECHNISCHE DATEN WDS-CRMX Duo TX Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: <3W Schutzart: IP20 Ansteuerung: TX: CRMX by LumenRadio + W-DMX (G4S/G3) by Wireless Solution RX: CRMX by LumenRadio + RDM DMX-Kanäle: 2 x 512 Parallelbetrieb: Max. 10 DMX-Universen Funkübertragung:... - Page 11 CONTENTS INTRODUCTION ..........12 Product features ............. 12 Package contents ........... 12 IMPORTANT SAFETY INSTRUCTIONS ....13 PROTECTING THE ENVIRONMENT ....14 OPERATING ELEMENTS AND CONNECTIONS . 15 SETUP ..............16 Installation ............... 16 Power supply ............16 APPLICATIONS ........... 16 OPERATION ............
-
Page 12: Introduction
INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time. -
Page 13: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS CAUTION! Operating conditions This device has been designed for indoor use only. Keep this device away from rain and moisture. DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! Intended use •... -
Page 14: Protecting The Environment
Warning – risk of burns and fire • The admissible ambient temperature range is -5 to +45°C. Do not operate the device outside of this temperature range. • Do not use the device near highly flammable materials. Always place the device at a location where sufficient air circulation is ensured. -
Page 15: Operating Elements And Connections

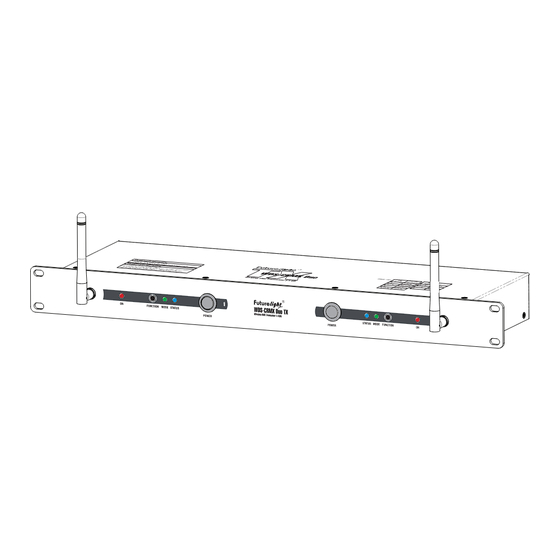

OPERATING ELEMENTS AND CONNECTIONS Element Function Antenna Screw on the antennas provided to the antenna inputs and put them in a vertical position. ON indicator Lights up red when the device is turned on. FUNCTION button TX (transmission) mode: Press this button shortly to pair receivers. In both modes: To unpair the receiver, press this button until the blue indicator on the receiver goes out (approx. -
Page 16: Setup
SETUP Installation Install the unit on a plane surface or in a rack. The rack should be provided with doors on the front and rear panel and a cooling fan. When mounting the device into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. -
Page 17: Operation
OPERATION Pairing the transmitter and receiver Connect transmitter and receiver to the mains power and switch them on. Parallel operation: To set up a universe, unlink all devices from previous links. Then only switch on the receivers that you have designated for this universe. Leave all other receivers switched off temporarily. Shortly press FUNCTION on the transmitter. -
Page 18: Switching The Tx Protocol
Switching the TX protocol The device can switch the transmission protocol in TX (transmitter) mode. The setting determines which frequency band is used and if legacy G4 and G3 units can be used in the wireless environment. 1) Unlink any receivers currently connected first. 2) Briefly press FUNCTION 3 times. -
Page 19: Technical Specifications
TECHNICAL SPECIFICATIONS WDS-CRMX TX Power supply: 100-240 V AC, 50/60 Hz Power consumption: <3 W IP classification: IP20 Control: TX: CRMX by LumenRadio + W-DMX (G4S/G3) by Wireless Solution RX: CRMX by LumenRadio + RDM DMX channels: 2 x 512 Parallel operation: Max. - Page 20 Futurelight is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00151462 Version 1.1 Publ. 26/01/2024...
