Summary of Contents for Future light WDS-CRMX TX
-
Page 2: Table Of Contents
INHALT EINFÜHRUNG ............. 3 Produktmerkmale ........... 3 Lieferumfang ............3 WICHTIGE SICHERHEITSHINWEISE ....4 UMWELTSCHUTZ..........5 BEDIENELEMENTE UND ANSCHLÜSSE ... 6 INSTALLATION ........... 7 Sender und Empfänger aufstellen ......7 Überkopfmontage ........... 7 ANWENDUNGEN ..........8 Punkt-zu-Punkt-Verbindung ........8 Punkt-zu-Mehrpunkt-Verbindung ......8 Mehrpunktverbindungen ........ -
Page 3: Einführung
EINFÜHRUNG Willkommen bei Futurelight! Schön, dass Sie sich für eines unserer Produkte Erleben Sie Futurelight. entschieden haben. Futurelight bietet professionelle, zuverlässige Videos zum Produkt, Lichtlösungen für anspruchsvolle Anwendungen. passendes Zubehör, Dokumentation, Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. -
Page 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Schützen Sie es vor Feuchtigkeit und Nässe. GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Verwendungszweck •... -
Page 5: Umweltschutz
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. -
Page 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Netzanschluss Stecken Sie hier die Netzleitung ein. Buchse DMX IN 3-poliger XLR-Eingangsstecker für DMX-Datenempfang. Buchse DMX OUT 3-polige XLR-Ausgangsbuchse für DMX-Datenübermittlung Betriebsanzeige ON Leuchtet rot bei eingeschaltetem Gerät. Taste FUNCTION Im TX-Modus (Sender): Zum Aufbau einer Übertragungsstrecke kurz drücken. In beiden Modi: Zum Trennen der Verbindung drei Sekunden drücken, bis die blaue Statusanzeige am Empfänger erlischt. -
Page 7: Installation
INSTALLATION Sender und Empfänger aufstellen 1) Die maximale Distanz zwischen Sender und Empfänger ist während des Betriebs abhängig von den Umgebungsbedingungen. Für eine optimale Datenübertragung sollte zwischen Sender und Empfänger Sichtverbindung bestehen und sie sollten sich mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen befinden. -
Page 8: Anwendungen
ANWENDUNGEN Mit CRMX können Sie flexibel Punkt-zu-Punkt- und Mehrpunkt-Verbindungen über große Distanzen und in jeder Umgebung einrichten. Adaptives Frequenzhopping ermöglicht den störungsfreien Betrieb auch neben Bluetooth und WLAN. Abhängig von den Umgebungsbedingungen, ist ein Parallelbetrieb mit bis zu 10 DMX-Universen möglich. -
Page 9: Bedienung
BEDIENUNG Sender und Empfänger verbinden 1) Verbinden Sie den Sender und den/die Empfänger mit dem Stromnetz und schalten Sie die Geräte ein. Parallelbetrieb: Zum Einrichten eines Universums trennen Sie alle bestehenden Übertragungsstrecken und schalten nur die Empfänger ein, die Sie für dieses Universum vorgesehen haben. Lassen Sie alle anderen Empfänger vorübergehend ausgeschaltet. -
Page 10: Übertragungsprotokoll Umschalten
Einstellung zu speichern. Die RGB-Statusanzeige zeigt mit einer kurzen Verzögerung den neuen Modus an. 5) Verbinden Sie den Sender und den/die Empfänger wie zuvor beschrieben. TECHNISCHE DATEN WDS-CRMX TX Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: <2 W Schutzart: IP20... - Page 11 CONTENTS INTRODUCTION ..........12 Product features ............. 12 Package contents ........... 12 IMPORTANT SAFETY INSTRUCTIONS ....13 PROTECTING THE ENVIRONMENT ....14 OPERATING ELEMENTS AND CONNECTIONS . 15 INSTALLATION ........... 16 Placing transmitter and receiver ......16 Suspended installation ........... 16 APPLICATIONS ...........
-
Page 12: Introduction
INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time. -
Page 13: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS CAUTION! Operating conditions This device has been designed for indoor use only. Keep this device away from rain and moisture. DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! Intended use •... -
Page 14: Protecting The Environment
Warning – risk of burns and fire • The admissible ambient temperature range is -5 to +45°C. Do not operate the device outside of this temperature range. • Do not use the device near highly flammable materials. Always place the device at a location where sufficient air circulation is ensured. -
Page 15: Operating Elements And Connections

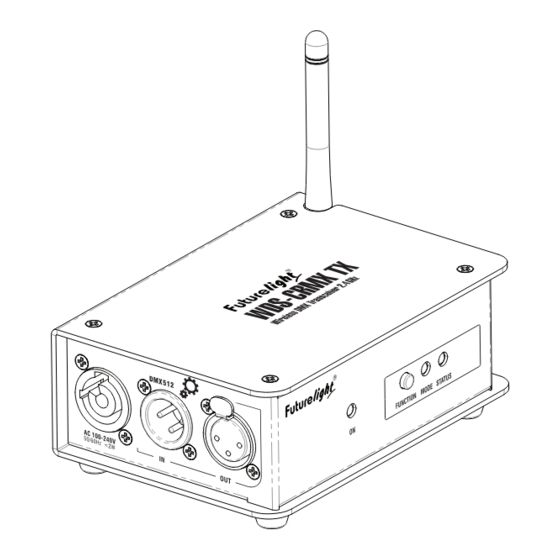

OPERATING ELEMENTS AND CONNECTIONS Element Function Power input Used to plug the supplied power cord in. DMX IN jack 3-pin XLR male socket, used to receive DMX data. DMX OUT jack 3-pin XLR female socket, used to send DMX data. ON indicator Lights up red when the device is turned on. -
Page 16: Installation
INSTALLATION Placing transmitter and receiver 1) The maximum distance between the transmitter and receiver is dependent on the ambient conditions. To optimize range and performance maintain a line-of-sight between the transmitter and receiver and position the devices at least 1 m above the audience, trees and other obstacles. 2) Find a suitable location for the receiver and if necessary, fasten it using a truss clamp. -
Page 17: Applications
APPLICATIONS CRMX allows creating reliable point-to-point and multipoint installations over large distances and in any environment. Adaptive frequency hopping enables interference-free operation alongside Bluetooth and Wi-Fi. Depending on the ambient conditions, parallel operation with up to 10 DMX universes is possible. There is no limitation for the number of receivers linked to a transmitter. -
Page 18: Operation
OPERATION Pairing the transmitter and receiver Connect transmitter and receiver to the mains power and switch them on. Parallel operation: To set up a universe, unlink all devices from previous links. Then only switch on the receivers that you have designated for this universe. Leave all other receivers switched off temporarily. Shortly press FUNCTION on the transmitter. -
Page 19: Switching The Tx Protocol
4) Press and hold FUNCTION for 3 seconds to save the setting. The RGB LED shows the new mode with a short delay. 5) Connect the transmitter and receiver(s) as previously described. TECHNICAL SPECIFICATIONS WDS-CRMX TX Power supply: 100-240 V AC, 50/60 Hz Power consumption: <2 W... - Page 20 Futurelight is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00149131 Version 1.1 Publ. 26/01/2024...
