Summary of Contents for Future light WDS-CRMX TX IP
-
Page 2: Table Of Contents
INHALT EINFÜHRUNG ............. 3 Produktmerkmale ........... 3 Lieferumfang ............3 WICHTIGE SICHERHEITSHINWEISE ....4 BEDIENELEMENTE UND ANSCHLÜSSE ... 5 Transceiver (TX/RX) ..........5 Empfänger (RX) ............6 INSTALLATION ........... 7 Sender und Empfänger aufstellen ......7 Überkopfmontage ........... 7 ANWENDUNGEN ..........8 Punkt-zu-Punkt-Verbindung ........ -
Page 3: Einführung
EINFÜHRUNG Willkommen bei Futurelight! Schön, dass Sie sich für eines unserer Produkte Erleben Sie Futurelight. entschieden haben. Futurelight bietet professionelle, zuverlässige Videos zum Produkt, Lichtlösungen für anspruchsvolle Anwendungen. passendes Zubehör, Dokumentation, Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. -
Page 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Der DMX-Transceiver bzw. DMX-Funkempfänger dient zum sicheren Übetragen von DMX512-Signalen im Innen- und Außenbereich. -
Page 5: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Transceiver (TX/RX) Element Funktion Antenne Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Druckausgleichselement Verhindert die Entstehung von Kondenswasser im Geräteinneren. RGB-Statusanzeige Im TX-Modus (Sender): Zeigt die Einstellung des Frequenzbands an TX PROTOCOL / RF LEVEL ( Übertragungsprotokoll umschalten, Seite 9). -
Page 6: Empfänger (Rx)
Empfänger (RX) Element Funktion Antenne Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Druckausgleichselement Verhindert die Entstehung von Kondenswasser im Geräteinneren. Taste FUNCTION Zum Trennen der Verbindung drei Sekunden drücken, bis die blaue Statusanzeige erlischt. -
Page 7: Installation
INSTALLATION Sender und Empfänger aufstellen 1) Die maximale Distanz zwischen Sender und Empfänger ist während des Betriebs abhängig von den Umgebungsbedingungen. Für eine optimale Datenübertragung sollte zwischen Sender und Empfänger Sichtverbindung bestehen und sie sollten sich mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen befinden. -
Page 8: Anwendungen
ANWENDUNGEN Mit CRMX können Sie flexibel Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt über große Distanzen und in jeder Umgebung einrichten. Punkt-zu-Punkt-Verbindung Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Ein Empfänger mit demselben Übertragungsprotokoll empfängt das HF-Signal und gibt es als DMX-Signal aus. Punkt-zu-Mehrpunkt-Verbindung Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. -
Page 9: Betriebsart Wechseln (Wds-Crmx Tx)
Betriebsart wechseln (WDS-CRMX TX) Das Modell WDS-CRMX TX kann entweder als Sender oder als Empfänger arbeiten. Die Betriebsart kann auf zweierlei Weise gewechselt werden. Option 1 beim Einschalten: 1) Halten Sie die Taste FUNCTION gedrückt und schalten Sie das Gerät ein. 2) Lassen Sie Taste FUNCTION wieder los (innerhalb von drei Sekunden). -
Page 10: Technische Daten
TECHNISCHE DATEN WDS-CRMX RX / WDS-CRMX TX Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 1,6 W Schutzart: IP65 Ansteuerung: WDS-CRMX RX: CRMX by LumenRadio WDS-CRMX TX: CRMX by LumenRadio + W-DMX (G4S/G3) by Wireless Solution DMX-Kanäle: Funkübertragung: im 2,4-GHz-Band (ISM) Modulation: GFSK Reichweite:... - Page 11 CONTENTS INTRODUCTION ..........12 Product features ............. 12 Package contents ........... 12 IMPORTANT SAFETY INSTRUCTIONS ....13 OPERATING ELEMENTS AND CONNECTIONS . 14 Transceiver (TX/RX) ..........14 Receiver (RX) ............15 INSTALLATION ........... 16 Placing transmitter and receiver ......16 Suspended installation ...........
-
Page 12: Introduction
INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time. -
Page 13: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • The wireless DMX transceiver / DMX receiver serves for wireless transmission of DMX512 signals in indoor and outdoor areas. -
Page 14: Operating Elements And Connections

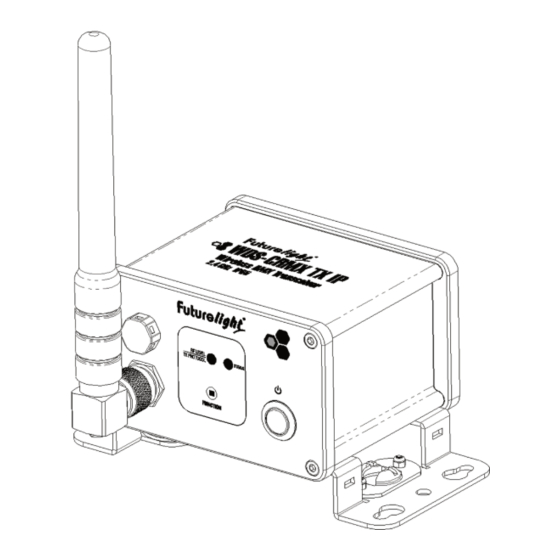

OPERATING ELEMENTS AND CONNECTIONS Transceiver (TX/RX) Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Pressure compensation Prevents the development of condensation inside the device. element TX PROTOCOL / RF LEVEL Meaning of the LED in TX (transmission) mode: shows which frequency band RGB indicator is used ( Switching the TX protocol, page 18). -
Page 15: Receiver (Rx)
Receiver (RX) Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Pressure compensation Prevents the development of condensation inside the device. element FUNCTION button To unpair the receiver, press this button until the blue indicator goes out (approx. -
Page 16: Installation
INSTALLATION Placing transmitter and receiver 1) The maximum distance between the transmitter and receiver is dependent on the ambient conditions. To optimize range and performance maintain a line-of-sight between the transmitter and receiver and position the devices at least 1 m above the audience, trees and other obstacles. 2) Find a suitable location for the receiver and if necessary, fasten it using the mounting brackets. -
Page 17: Applications
APPLICATIONS CRMX allows creating reliable point-to-point and point-to-multipoint installations over large distances and in any environment. Point-to-point connection The DMX signal is fed to a transmitter which sends it via RF. A receiver with the same transmission protocol receives the RF signal and distributes it as a DMX signal. Point-to-multipoint connection The DMX signal is fed to a transmitter which sends it via RF. -
Page 18: Changing The Operating Mode (Wds-Crmx Tx)
Changing the operating mode (WDS-CRMX TX) Model WDS-CRMX TX can operate either as transmitter or as receiver. The operating mode can be changed in two ways. Method 1 at power up: 1) Press and hold FUNCTION and switch on the device. 2) Release FUNCTION (within 3 seconds). -
Page 19: Technical Specifications
TECHNICAL SPECIFICATIONS WDS-CRMX RX / WDS-CRMX TX Power supply: 100-240 V AC, 50/60 Hz Power consumption: 1.6 W IP classification: IP65 Control: WDS-CRMX RX: CRMX by LumenRadio WDS-CRMX TX: CRMX by LumenRadio + W-DMX (G4S/G3) by Wireless Solution DMX channels: Carrier frequency: 2.4 GHz ISM band Modulation:... - Page 20 Futurelight is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00149131 Version 1.0 Publ. 10/11/2023...
